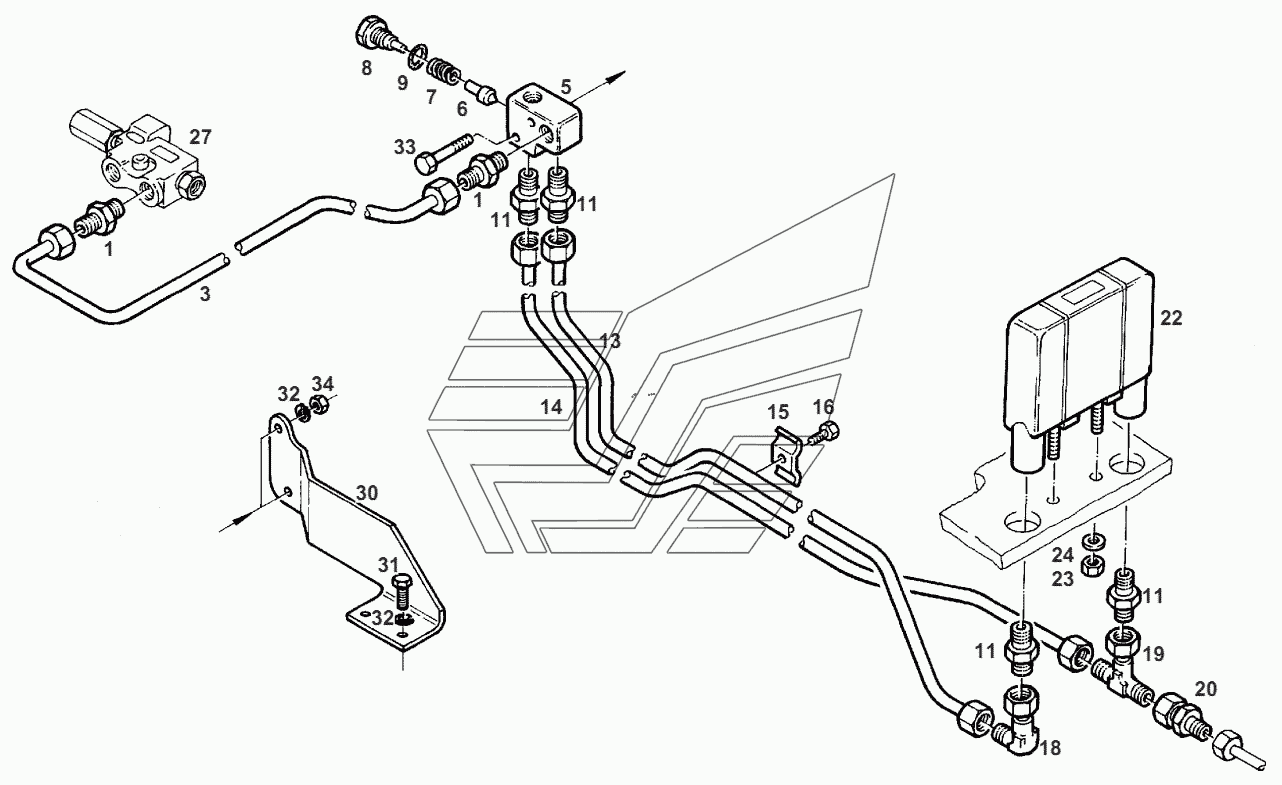

PIPES-WITH OIL COOL. Fendt-524 (Xylon) часть3. Каталог 2012г.

PIPES BASIC CIRCUIT Fendt-524 (Xylon) часть3 RETURN FLOW Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

THREADED SOCKET

Заводской номер: X592502201000 Количество на модель: 2
X592502201000
2
3

Номер детали на чертеже:

3

PRESSURE PIPE

Заводской номер: H524950010360 Количество на модель: 1
H524950010360
1
5

Номер детали на чертеже:

5

VALVE UNIT

Заводской номер: G816950250010 Количество на модель: 1
G816950250010
1
6

Номер детали на чертеже:

6

SEALING CONE

Заводской номер: 816950250110 Количество на модель: 1
816950250110
1
7

Номер детали на чертеже:

7

PRESSURE SPRING

Заводской номер: 514100600090 Количество на модель: 1
514100600090
1
8

Номер детали на чертеже:

8

LOCK SCREW

Заводской номер: 822100470100 Количество на модель: 1
822100470100
1
9

Номер детали на чертеже:

9

O-RING

Заводской номер: X548868866000 Количество на модель: 1
X548868866000
1
11

Номер детали на чертеже:

11

THREADED SOCKET

Заводской номер: X592501401000 Количество на модель: 4
X592501401000
4
13

Номер детали на чертеже:

13

PRESSURE PIPE

Заводской номер: H524950010402 Количество на модель: 1
H524950010402
1
14

Номер детали на чертеже:

14

PRESSURE PIPE

Заводской номер: H524950010411 Количество на модель: 1
H524950010411
1
15

Номер детали на чертеже:

15

COLLAR

Заводской номер: 178950010260 Количество на модель: 1
178950010260
1
16

Номер детали на чертеже:

16

HEXAGON SCREW

Заводской номер: X487520941000 Количество на модель: 1
X487520941000
1
18

Номер детали на чертеже:

18

FITTING

Заводской номер: X584316400000 Количество на модель: 1
X584316400000
1
19

Номер детали на чертеже:

19

FITTING

Заводской номер: X581616400000 Количество на модель: 1
X581616400000
1
20

Номер детали на чертеже:

20

REDUCING PIECE

Заводской номер: X585827900000 Количество на модель: 1
X585827900000
1
22

Номер детали на чертеже:

22

OIL COOLER

Заводской номер: H524860150010 Количество на модель: 1
H524860150010
1
23

Номер детали на чертеже:

23

HEXAGON NUT

Заводской номер: X428202439000 Количество на модель: 2
X428202439000
2
24

Номер детали на чертеже:

24

SPRING RING

Заводской номер: X520803901000 Количество на модель: 2
X520803901000
2
30

Номер детали на чертеже:

30

SUPPORT

Заводской номер: 524950010080 Количество на модель: 1
524950010080
1
31

Номер детали на чертеже:

31

HEXAGON SCREW

Заводской номер: X487527941000 Количество на модель: 2
X487527941000
2
33

Номер детали на чертеже:

33

HEXAGON SCREW

Заводской номер: X486528741000 Количество на модель: 2
X486528741000
2
