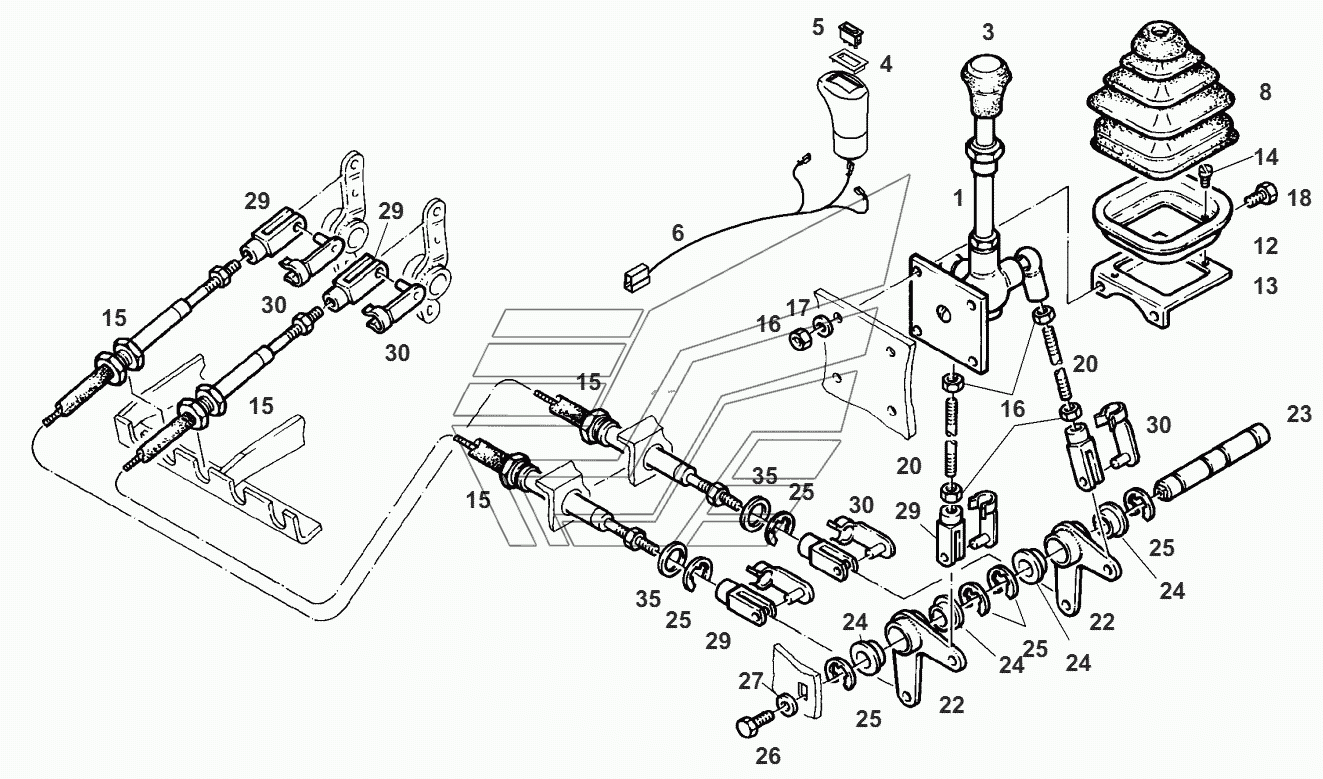

JOYSTICK Fendt-524 (Xylon) часть3. Каталог 2012г.

SHIFTING Fendt-524 (Xylon) часть3 SHIFTING Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

JOYSTICK

Заводской номер: G524960720030 Количество на модель: 1
G524960720030
1
1

Номер детали на чертеже:

1

JOYSTICK

Заводской номер: G524960720040 Количество на модель: 1
G524960720040
1
3

Номер детали на чертеже:

3

HANDLE

Заводской номер: F524960720010 Количество на модель: 1
F524960720010
1
3

Номер детали на чертеже:

3

HANDLE

Заводской номер: F524960720020 Количество на модель: 1
F524960720020
1
4

Номер детали на чертеже:

4

CONSOLE

Заводской номер: F524960720040 Количество на модель: 1
F524960720040
1
8

Номер детали на чертеже:

8

BELLOWS

Заводской номер: 816960700160 Количество на модель: 1
816960700160
1
12

Номер детали на чертеже:

12

COLLAR SHEET

Заводской номер: 411961700090 Количество на модель: 1
411961700090
1
13

Номер детали на чертеже:

13

ANGLE

Заводской номер: 524960720250 Количество на модель: 1
524960720250
1
14

Номер детали на чертеже:

14

SELF-TAPPING SCREW

Заводской номер: X493801305000 Количество на модель: 2
X493801305000
2
15

Номер детали на чертеже:

15

CABLE

Заводской номер: G524960720020 Количество на модель: 2
G524960720020
2
16

Номер детали на чертеже:

16

HEXAGON NUT

Заводской номер: X428202239000 Количество на модель: 8
X428202239000
8
17

Номер детали на чертеже:

17

DISC

Заводской номер: X450005108000 Количество на модель: 4
X450005108000
4
18

Номер детали на чертеже:

18

HEXAGON SCREW

Заводской номер: X487520741000 Количество на модель: 4
X487520741000
4
20

Номер детали на чертеже:

20

STRUT

Заводской номер: 255201020010 Количество на модель: 2
255201020010
2
22

Номер детали на чертеже:

22

REVERSING LEVER

Заводской номер: H524960720020 Количество на модель: 2
H524960720020
2
23

Номер детали на чертеже:

23

SHAFT

Заводской номер: 524960720080 Количество на модель: 1
524960720080
1
24

Номер детали на чертеже:

24

BRACKET

Заводской номер: 178960900080 Количество на модель: 4
178960900080
4
25

Номер детали на чертеже:

25

LOCKING WASHER

Заводской номер: X523306447000 Количество на модель: 4
X523306447000
4
26

Номер детали на чертеже:

26

HEXAGON SCREW

Заводской номер: X487520341000 Количество на модель: 1
X487520341000
1
27

Номер детали на чертеже:

27

DISC

Заводской номер: X454305108000 Количество на модель: 1
X454305108000
1
29

Номер детали на чертеже:

29

FORK CONNECTION

Заводской номер: X410115601000 Количество на модель: 6
X410115601000
6
30

Номер детали на чертеже:

30

BOLT

Заводской номер: X407201401000 Количество на модель: 6
X407201401000
6
35

Номер детали на чертеже:

35

DISC

Заводской номер: X450910208000 Количество на модель: 2
X450910208000
2
36

Номер детали на чертеже:

36

CIRCLIP

Заводской номер: X530014446000 Количество на модель: 2
X530014446000
2
