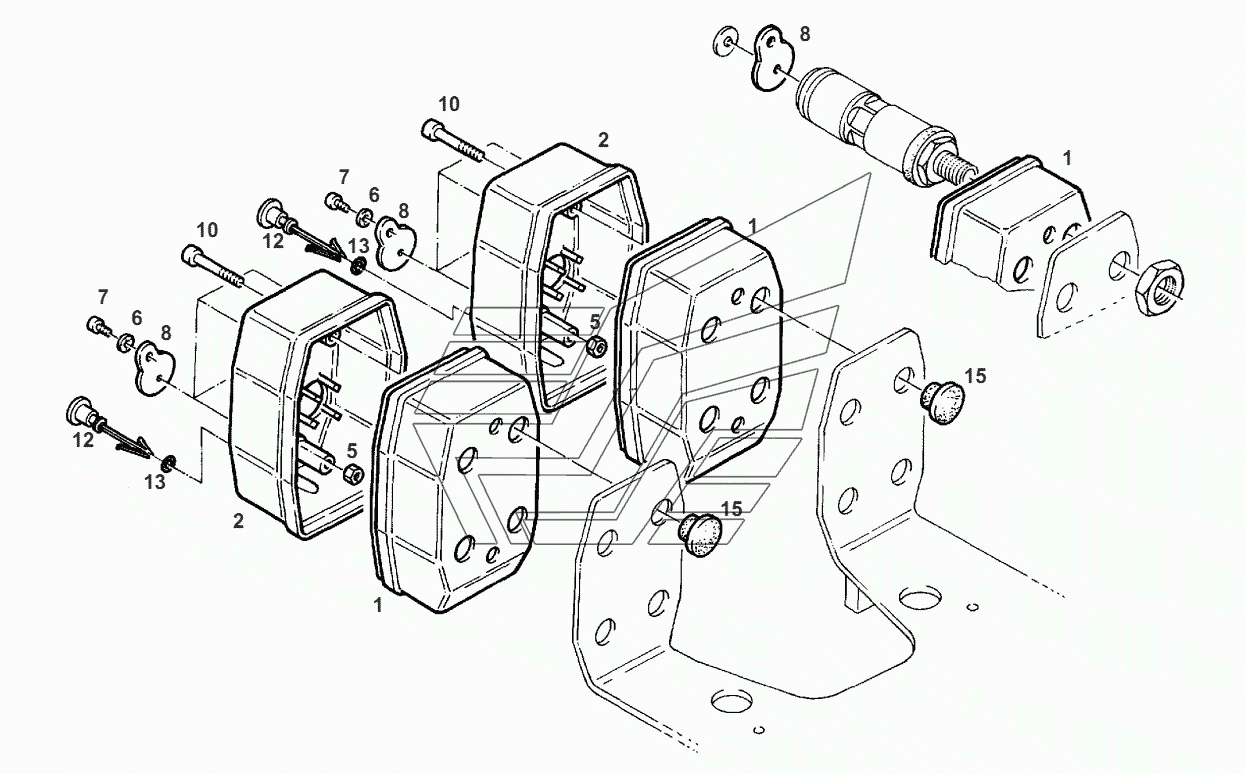

REAR PANEL Fendt-524 (Xylon) часть3. Каталог 2012г.

SHIFTING Fendt-524 (Xylon) часть3 HYDR.CONN. D.A. REAR Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
5
6
7
8
10
12
13
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOWL

Заводской номер: 309960130200 Количество на модель: 2
309960130200
2
1

Номер детали на чертеже:

1

BOWL

Заводской номер: 309960130220 Количество на модель: 2
309960130220
2
2

Номер детали на чертеже:

2

COVER

Заводской номер: 309960130210 Количество на модель: 2
309960130210
2
5

Номер детали на чертеже:

5

HEXAGON NUT

Заводской номер: X430002200000 Количество на модель: 8
X430002200000
8
6

Номер детали на чертеже:

6

SPRING WASHER

Заводской номер: X521403047000 Количество на модель: 8
X521403047000
8
7

Номер детали на чертеже:

7

HEXAGON SCREW

Заводской номер: X487520041000 Количество на модель: 8
X487520041000
8
8

Номер детали на чертеже:

8

FLAP

Заводской номер: 309960130030 Количество на модель: 8
309960130030
8
10

Номер детали на чертеже:

10

CYLIND. HEAD SCREW

Заводской номер: X485005900000 Количество на модель: 4
X485005900000
4
12

Номер детали на чертеже:

12

PLUG

Заводской номер: 309960130230 Количество на модель: 2
309960130230
2
13

Номер детали на чертеже:

13

O-RING

Заводской номер: X548815066000 Количество на модель: 2
X548815066000
2
15

Номер детали на чертеже:

15

LOCKING PLUG

Заводской номер: X499509095000 Количество на модель:
X499509095000
