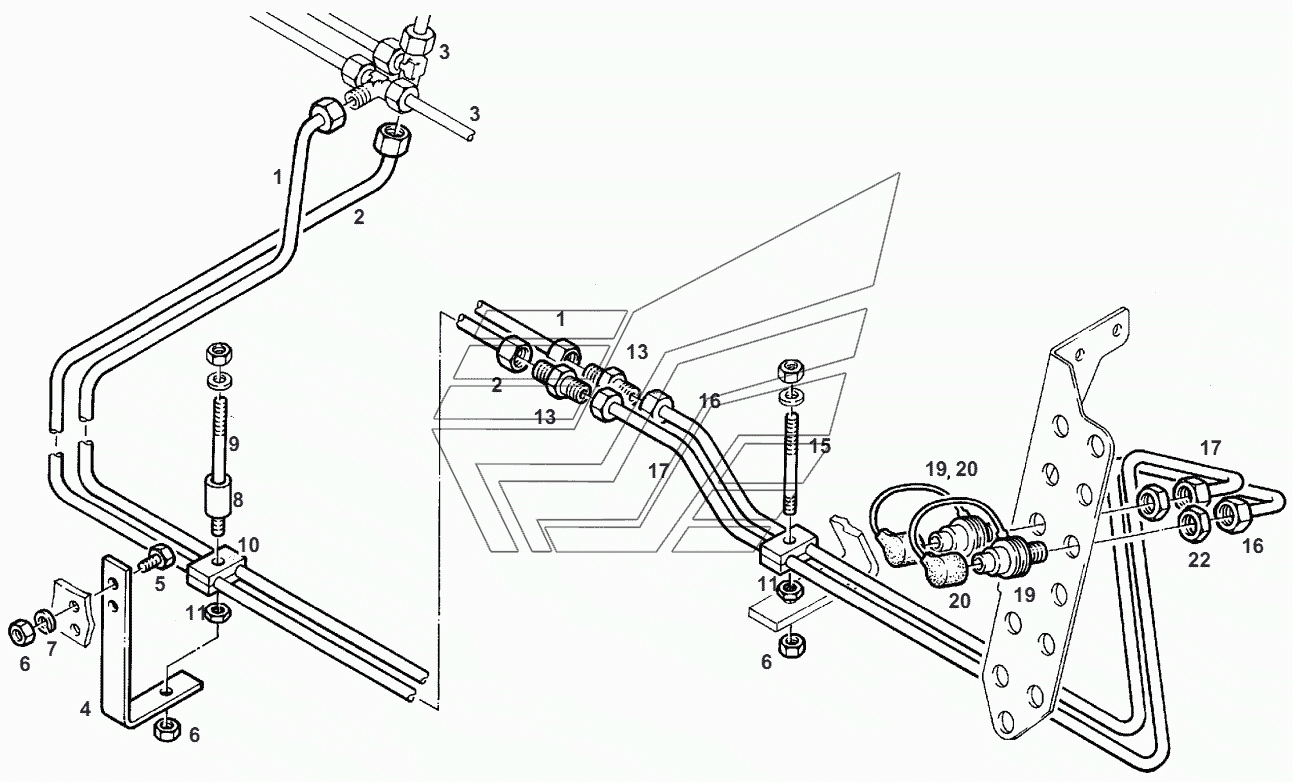

HYDR.CONN. D.A. MID. Fendt-524 (Xylon) часть3. Каталог 2012г.

RETURFLOW REAR Fendt-524 (Xylon) часть3 HYDR.CONN. D.A. MID. Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
4
5
6
7
8
9
10
11
13
15
16
17
19
19
20
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PRESSURE PIPE

Заводской номер: H524960120010 Количество на модель: 1
H524960120010
1
2

Номер детали на чертеже:

2

PRESSURE PIPE

Заводской номер: H524960120030 Количество на модель: 1
H524960120030
1
4

Номер детали на чертеже:

4

SUPPORT

Заводской номер: 524960120020 Количество на модель: 1
524960120020
1
5

Номер детали на чертеже:

5

HEXAGON SCREW

Заводской номер: X487528041000 Количество на модель: 2
X487528041000
2
6

Номер детали на чертеже:

6

HEXAGON NUT

Заводской номер: X428202439000 Количество на модель: 6
X428202439000
6
7

Номер детали на чертеже:

7

SPRING RING

Заводской номер: X520803901000 Количество на модель: 2
X520803901000
2
8

Номер детали на чертеже:

8

BUSH

Заводской номер: 816960700080 Количество на модель: 1
816960700080
1
9

Номер детали на чертеже:

9

ROD

Заводской номер: 311200170020 Количество на модель: 1
311200170020
1
10

Номер детали на чертеже:

10

PIPE COLLAR

Заводской номер: X456379600000 Количество на модель: 2
X456379600000
2
11

Номер детали на чертеже:

11

HEXAGON NUT

Заводской номер: X428802401000 Количество на модель: 2
X428802401000
2
13

Номер детали на чертеже:

13

UNION

Заводской номер: X592616300000 Количество на модель: 2
X592616300000
2
15

Номер детали на чертеже:

15

ROD

Заводской номер: 198960900030 Количество на модель: 1
198960900030
1
16

Номер детали на чертеже:

16

PRESSURE PIPE

Заводской номер: H524960120020 Количество на модель: 1
H524960120020
1
17

Номер детали на чертеже:

17

PRESSURE PIPE

Заводской номер: H524960120040 Количество на модель: 1
H524960120040
1
19

Номер детали на чертеже:

19

FLAT PLUG

Заводской номер: G380961140010 Количество на модель: 2
G380961140010
2
19

Номер детали на чертеже:

19

SET OF GASKETS

Заводской номер: F380961140010 Количество на модель: 2
F380961140010
2
20

Номер детали на чертеже:

20

DUST GUARD CAP

Заводской номер: 380961140010 Количество на модель: 2
380961140010
2
22

Номер детали на чертеже:

22

NUT

Заводской номер: X435906000000 Количество на модель: 2
X435906000000
2
RETURFLOW REAR Fendt-524 (Xylon) часть3 HYDR.CONN. D.A. MID. Fendt-524 (Xylon) часть3
