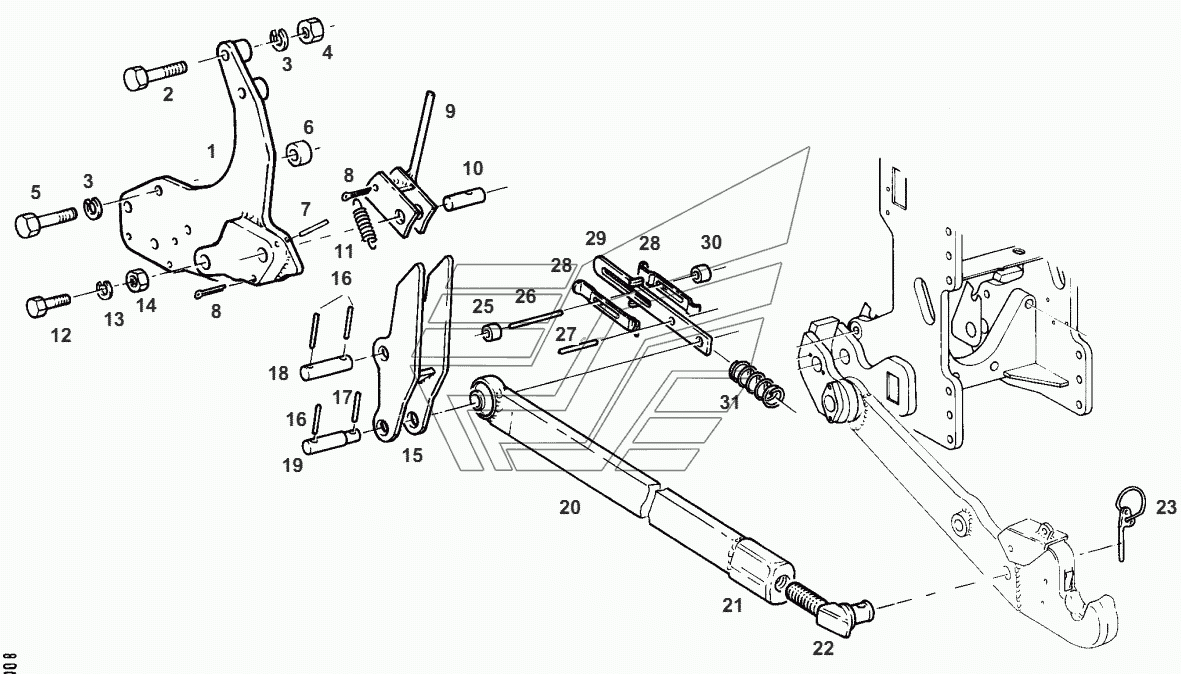

SUPPORT Fendt-524 (Xylon) часть3. Каталог 2012г.

LIFT ARMS Fendt-524 (Xylon) часть3 SUPPORT Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PLATE

Заводской номер: Н524870040010 Количество на модель: 1
Н524870040010
1
1

Номер детали на чертеже:

1

PLATE

Заводской номер: Н524870040020 Количество на модель: 1
Н524870040020
1
2

Номер детали на чертеже:

2

HEXAGON SCREW

Заводской номер: Х487546401000 Количество на модель: 4
Х487546401000
4
3

Номер детали на чертеже:

3

SPRING RING

Заводской номер: Х520806601000 Количество на модель: 12
Х520806601000
12
4

Номер детали на чертеже:

4

HEXAGON NUT

Заводской номер: Х428204039000 Количество на модель: 4
Х428204039000
4
5

Номер детали на чертеже:

5

HEXAGON SCREW

Заводской номер: Х487546206000 Количество на модель: 8
Х487546206000
8
5

Номер детали на чертеже:

5

HEXAGON SCREW

Заводской номер: Х487545606000 Количество на модель: 8
Х487545606000
8
6

Номер детали на чертеже:

6

SLEEVE

Заводской номер: 186870040101 Количество на модель: 8
186870040101
8
7

Номер детали на чертеже:

7

SP-PIN

Заводской номер: Х500624546000 Количество на модель: 2
Х500624546000
2
8

Номер детали на чертеже:

8

SPLIT PIN

Заводской номер: Х531916400000 Количество на модель: 4
Х531916400000
4
9

Номер детали на чертеже:

9

BOLT

Заводской номер: Н199870041010 Количество на модель: 1
Н199870041010
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: Н199870041020 Количество на модель: 1
Н199870041020
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 199870041010 Количество на модель: 2
199870041010
2
11

Номер детали на чертеже:

11

TENSION SPRING

Заводской номер: 120861031030 Количество на модель: 2
120861031030
2
12

Номер детали на чертеже:

12

HEXAGON SCREW

Заводской номер: Х487536241000 Количество на модель: 2
Х487536241000
2
13

Номер детали на чертеже:

13

SPRING RING

Заводской номер: Х520805001000 Количество на модель: 2
Х520805001000
2
14

Номер детали на чертеже:

14

HEXAGON NUT

Заводской номер: Х428203239000 Количество на модель: 2
Х428203239000
2
15

Номер детали на чертеже:

15

FLAP

Заводской номер: Н524870040030 Количество на модель: 2
Н524870040030
2
16

Номер детали на чертеже:

16

SP-PIN

Заводской номер: Х500624946000 Количество на модель: 6
Х500624946000
6
17

Номер детали на чертеже:

17

SP-PIN

Заводской номер: Х500628846000 Количество на модель: 2
Х500628846000
2
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 199870041020 Количество на модель: 2
199870041020
2
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 199870040020 Количество на модель: 2
199870040020
2
20

Номер детали на чертеже:

20

PUSH ROD

Заводской номер: Н199870041041 Количество на модель: 2
Н199870041041
2
21

Номер детали на чертеже:

21

SETTING NUT

Заводской номер: 716870040110 Количество на модель: 2
716870040110
2
22

Номер детали на чертеже:

22

BENDED SCREW

Заводской номер: 199870040031 Количество на модель: 2
199870040031
2
23

Номер детали на чертеже:

23

FOLDING PLUG

Заводской номер: Х537607600000 Количество на модель: 2
Х537607600000
2
25

Номер детали на чертеже:

25

SPACER TUBE

Заводской номер: 258890050010 Количество на модель: 2
258890050010
2
26

Номер детали на чертеже:

26

SP-PIN

Заводской номер: Х500633246000 Количество на модель: 2
Х500633246000
2
28

Номер детали на чертеже:

28

GUIDE STRIP

Заводской номер: 198870061411 Количество на модель: 4
198870061411
4
29

Номер детали на чертеже:

29

STRIP

Заводской номер: 716870040130 Количество на модель: 2
716870040130
2
30

Номер детали на чертеже:

30

SPACER TUBE

Заводской номер: 117961700240 Количество на модель: 2
117961700240
2
31

Номер детали на чертеже:

31

PRESSURE SPRING

Заводской номер: Х699320501000 Количество на модель: 2
Х699320501000
2
