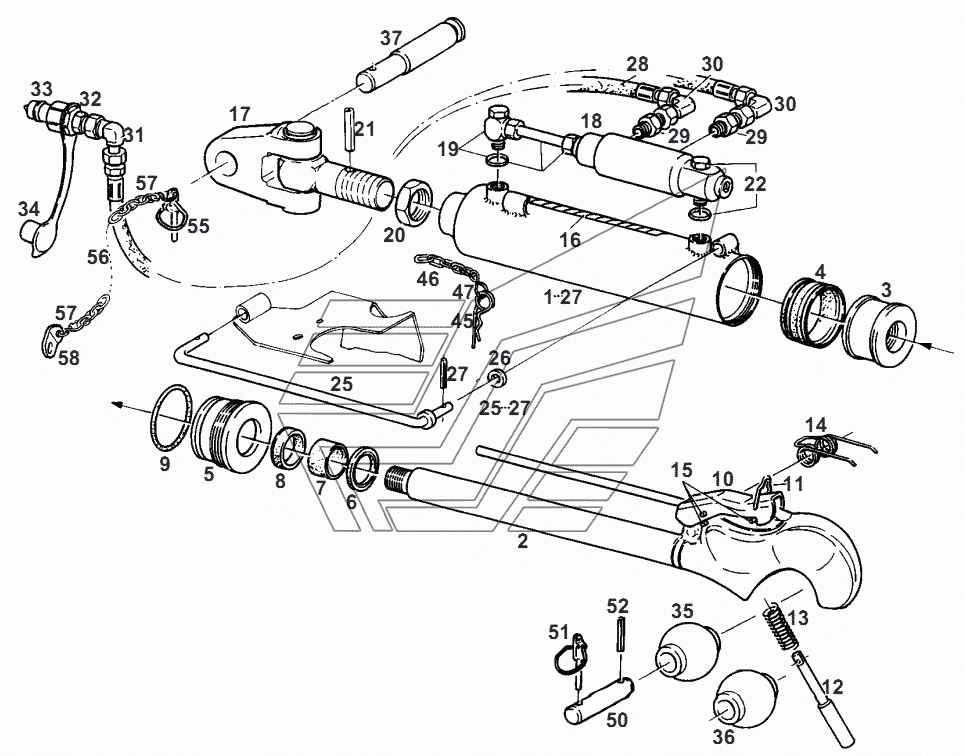

HYDR. UPPER LINK Fendt-524 (Xylon) часть3. Каталог 2012г.

UPPER LINK Fendt-524 (Xylon) часть3 HYDR. UPPER LINK Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HYDR. UPPER LINK

Заводской номер: G198870052011 Количество на модель: 1
G198870052011
1
2

Номер детали на чертеже:

2

PISTON ROD

Заводской номер: F198870052021 Количество на модель: 1
F198870052021
1
3

Номер детали на чертеже:

3

PISTON

Заводской номер: F198870052030 Количество на модель: 1
F198870052030
1
4

Номер детали на чертеже:

4

PISTON GASKET

Заводской номер: F198870052040 Количество на модель: 1
F198870052040
1
5

Номер детали на чертеже:

5

CYLINDER COVER

Заводской номер: F198870052050 Количество на модель: 1
F198870052050
1
6

Номер детали на чертеже:

6

SET OF GASKETS

Заводской номер: F198870052220 Количество на модель: 1
F198870052220
1
10

Номер детали на чертеже:

10

OPENING LEVER

Заводской номер: F184870050010 Количество на модель: 1
F184870050010
1
11

Номер детали на чертеже:

11

STRAP

Заводской номер: F198870052100 Количество на модель: 1
F198870052100
1
12

Номер детали на чертеже:

12

LOCKING BOLT

Заводской номер: F184870050020 Количество на модель: 1
F184870050020
1
13

Номер детали на чертеже:

13

PRESSURE SPRING

Заводской номер: F184870050030 Количество на модель: 1
F184870050030
1
14

Номер детали на чертеже:

14

YOKE SPRING

Заводской номер: F258872051040 Количество на модель: 1
F258872051040
1
15

Номер детали на чертеже:

15

SP-PIN

Заводской номер: X500624946000 Количество на модель: 3
X500624946000
3
16

Номер детали на чертеже:

16

SCALE

Заводской номер: F816870051050 Количество на модель: 1
F816870051050
1
17

Номер детали на чертеже:

17

FORK JOINT

Заводской номер: F198870052260 Количество на модель: 1
F198870052260
1
18

Номер детали на чертеже:

18

CHECK VALVE

Заводской номер: F198870052130 Количество на модель: 1
F198870052130
1
19

Номер детали на чертеже:

19

SCREW UNION

Заводской номер: F198870052230 Количество на модель: 1
F198870052230
1
20

Номер детали на чертеже:

20

COUNTER NUT

Заводской номер: F198870052250 Количество на модель: 1
F198870052250
1
21

Номер детали на чертеже:

21

SP-PIN

Заводской номер: X500629146000 Количество на модель: 1
X500629146000
1
22

Номер детали на чертеже:

22

CHECK VALVE

Заводской номер: F198870052241 Количество на модель: 1
F198870052241
1
25

Номер детали на чертеже:

25

SUPPORT

Заводской номер: F198870052201 Количество на модель: 1
F198870052201
1
26

Номер детали на чертеже:

26

DISC

Заводской номер: F198870052210 Количество на модель: 1
F198870052210
1
27

Номер детали на чертеже:

27

SP-PIN

Заводской номер: X500615346000 Количество на модель: 1
X500615346000
1
28

Номер детали на чертеже:

28

PRESSURE HOSE

Заводской номер: X591608600000 Количество на модель: 2
X591608600000
2
29

Номер детали на чертеже:

29

SCREWED SOCKET

Заводской номер: X592302701000 Количество на модель: 2
X592302701000
2
30

Номер детали на чертеже:

30

UNION

Заводской номер: X584316900000 Количество на модель: 2
X584316900000
2
32

Номер детали на чертеже:

32

THREADED SOCKET

Заводской номер: X592500500000 Количество на модель: 2
X592500500000
2
33

Номер детали на чертеже:

33

COUPLING PIECE

Заводской номер: G716870051021 Количество на модель: 2
G716870051021
2
34

Номер детали на чертеже:

34

DUST SLEEVE

Заводской номер: X591905600000 Количество на модель: 2
X591905600000
2
35

Номер детали на чертеже:

35

BALL BUSH

Заводской номер: 0066288100000 Количество на модель: 1
0066288100000
1
36

Номер детали на чертеже:

36

BALL BUSH

Заводской номер: 0066290100000 Количество на модель: 1
0066290100000
1
37

Номер детали на чертеже:

37

BOLT

Заводской номер: 199870050020 Количество на модель: 1
199870050020
1
45

Номер детали на чертеже:

45

CLIP PIN

Заводской номер: 112851010080 Количество на модель: 1
112851010080
1
46

Номер детали на чертеже:

46

CHAIN

Заводской номер: X698309722500 Количество на модель: 1
X698309722500
1
47

Номер детали на чертеже:

47

HOOK

Заводской номер: 013821010190 Количество на модель: 2
013821010190
2
50

Номер детали на чертеже:

50

BOLT

Заводской номер: 198870050010 Количество на модель: 1
198870050010
1
50

Номер детали на чертеже:

50

BOLT

Заводской номер: 184870050010 Количество на модель: 1
184870050010
1
51

Номер детали на чертеже:

51

FOLDING PLUG

Заводской номер: X537607600000 Количество на модель: 1
X537607600000
1
52

Номер детали на чертеже:

52

SP-PIN

Заводской номер: X500628846000 Количество на модель: 1
X500628846000
1
52

Номер детали на чертеже:

52

SP-PIN

Заводской номер: X500632846000 Количество на модель: 1
X500632846000
1
55

Номер детали на чертеже:

55

FOLDING PLUG

Заводской номер: G816870050031 Количество на модель: 1
G816870050031
1
56

Номер детали на чертеже:

56

CABLE

Заводской номер: H716921050030 Количество на модель: 1
H716921050030
1
58

Номер детали на чертеже:

58

DISC

Заводской номер: X454306308000 Количество на модель: 1
X454306308000
1
