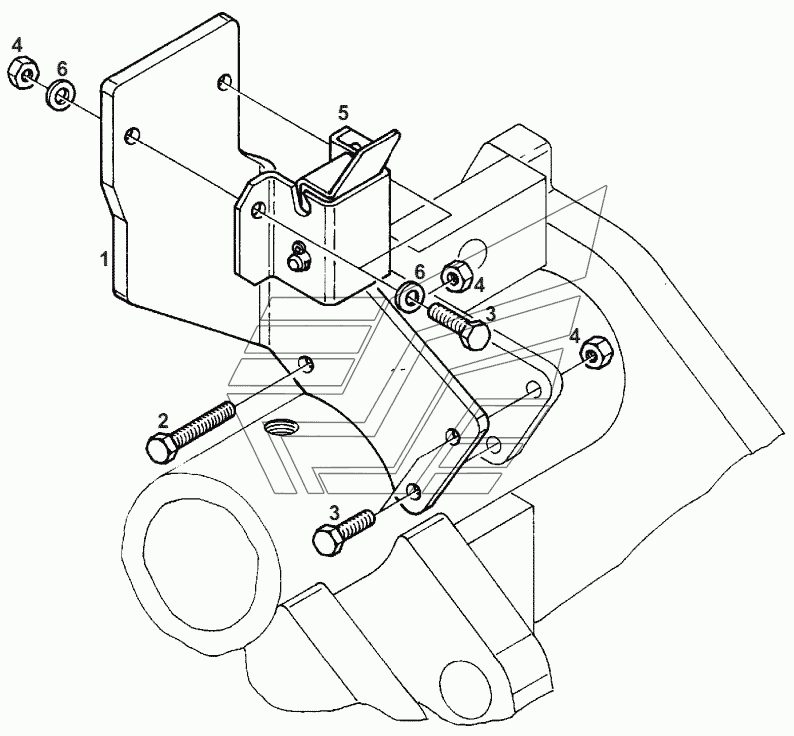

LINK HOLDER Fendt-524 (Xylon) часть3. Каталог 2012г.

LINK HOLDER Fendt-524 (Xylon) часть3 BOTTOM LINK Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
5
6

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TRAY DEFLECTOR

Заводской номер: 524870052010 Количество на модель: 1
524870052010
1
2

Номер детали на чертеже:

2

HEXAGON SCREW

Заводской номер: Х487528341000 Количество на модель: 1
Х487528341000
1
3

Номер детали на чертеже:

3

HEXAGON SCREW

Заводской номер: Х487527841000 Количество на модель: 4
Х487527841000
4
4

Номер детали на чертеже:

4

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 6
Х428202439000
6
5

Номер детали на чертеже:

5

RETAINER

Заводской номер: G199870052020 Количество на модель: 1
G199870052020
1
5

Номер детали на чертеже:

5

SPLIT PIN

Заводской номер: X531908308000 Количество на модель: 2
X531908308000
2
6

Номер детали на чертеже:

6

DISC

Заводской номер: X450006308000 Количество на модель: 4
X450006308000
4
LINK HOLDER Fendt-524 (Xylon) часть3 BOTTOM LINK Fendt-524 (Xylon) часть3
