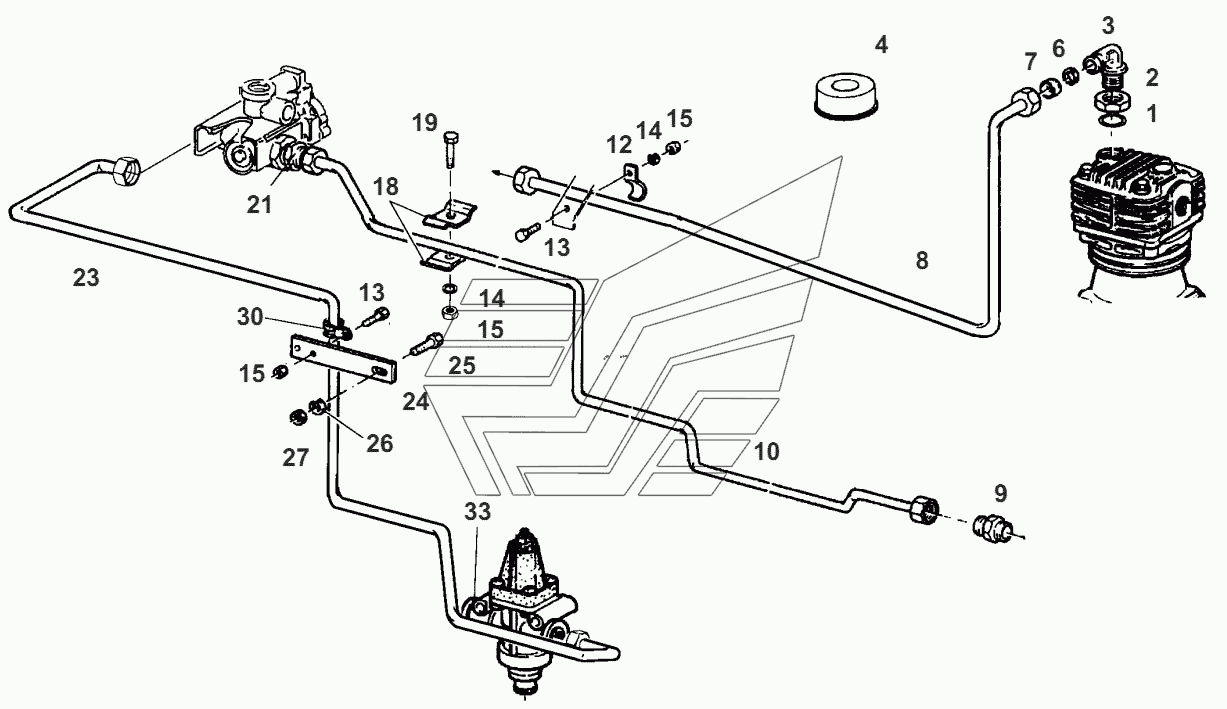

PRESSURE PIPE Fendt-524 (Xylon) часть3. Каталог 2012г.

PRESSURE PIPE Fendt-524 (Xylon) часть3 PRESSURE PIPE Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SEALING RING

Заводской номер: F278880020050 Количество на модель: 1
F278880020050
1
2

Номер детали на чертеже:

2

COUNTER NUT

Заводской номер: F278880020080 Количество на модель: 1
F278880020080
1
3

Номер детали на чертеже:

3

ANGLE PIECE

Заводской номер: F385880010010 Количество на модель: 1
F385880010010
1
4

Номер детали на чертеже:

4

SEALING RIBBON

Заводской номер: Х903006200000 Количество на модель:
Х903006200000
6

Номер детали на чертеже:

6

SEALING RING

Заводской номер: F178880020070 Количество на модель: 1
F178880020070
1
7

Номер детали на чертеже:

7

THRUST COLLAR

Заводской номер: F250880020250 Количество на модель: 1
F250880020250
1
8

Номер детали на чертеже:

8

PIPE

Заводской номер: H524881030010 Количество на модель: 1
H524881030010
1
9

Номер детали на чертеже:

9

UNION

Заводской номер: X592616300000 Количество на модель: 1
X592616300000
1
10

Номер детали на чертеже:

10

PIPE

Заводской номер: H524881030040 Количество на модель: 1
H524881030040
1
12

Номер детали на чертеже:

12

COLLAR

Заводской номер: 238953010060 Количество на модель: 1
238953010060
1
13

Номер детали на чертеже:

13

HEXAGON SCREW

Заводской номер: X487520641000 Количество на модель: 2
X487520641000
2
14

Номер детали на чертеже:

14

SPRING RING

Заводской номер: X520803001000 Количество на модель: 2
X520803001000
2
15

Номер детали на чертеже:

15

HEXAGON NUT

Заводской номер: X428202239000 Количество на модель: 3
X428202239000
3
18

Номер детали на чертеже:

18

COLLAR

Заводской номер: 178950010260 Количество на модель: 2
178950010260
2
19

Номер детали на чертеже:

19

HEXAGON SCREW

Заводской номер: X487521141000 Количество на модель: 1
X487521141000
1
23

Номер детали на чертеже:

23

PIPE

Заводской номер: H524881030050 Количество на модель: 1
H524881030050
1
24

Номер детали на чертеже:

24

SUPPORT

Заводской номер: 178200180010 Количество на модель: 1
178200180010
1
25

Номер детали на чертеже:

25

HEXAGON SCREW

Заводской номер: X487527941000 Количество на модель: 1
X487527941000
1
26

Номер детали на чертеже:

26

SPRING RING

Заводской номер: X520803901000 Количество на модель: 1
X520803901000
1
27

Номер детали на чертеже:

27

HEXAGON NUT

Заводской номер: X428202439000 Количество на модель: 1
X428202439000
1
30

Номер детали на чертеже:

30

PIPE COLLAR

Заводской номер: X459075600000 Количество на модель: 1
X459075600000
1
