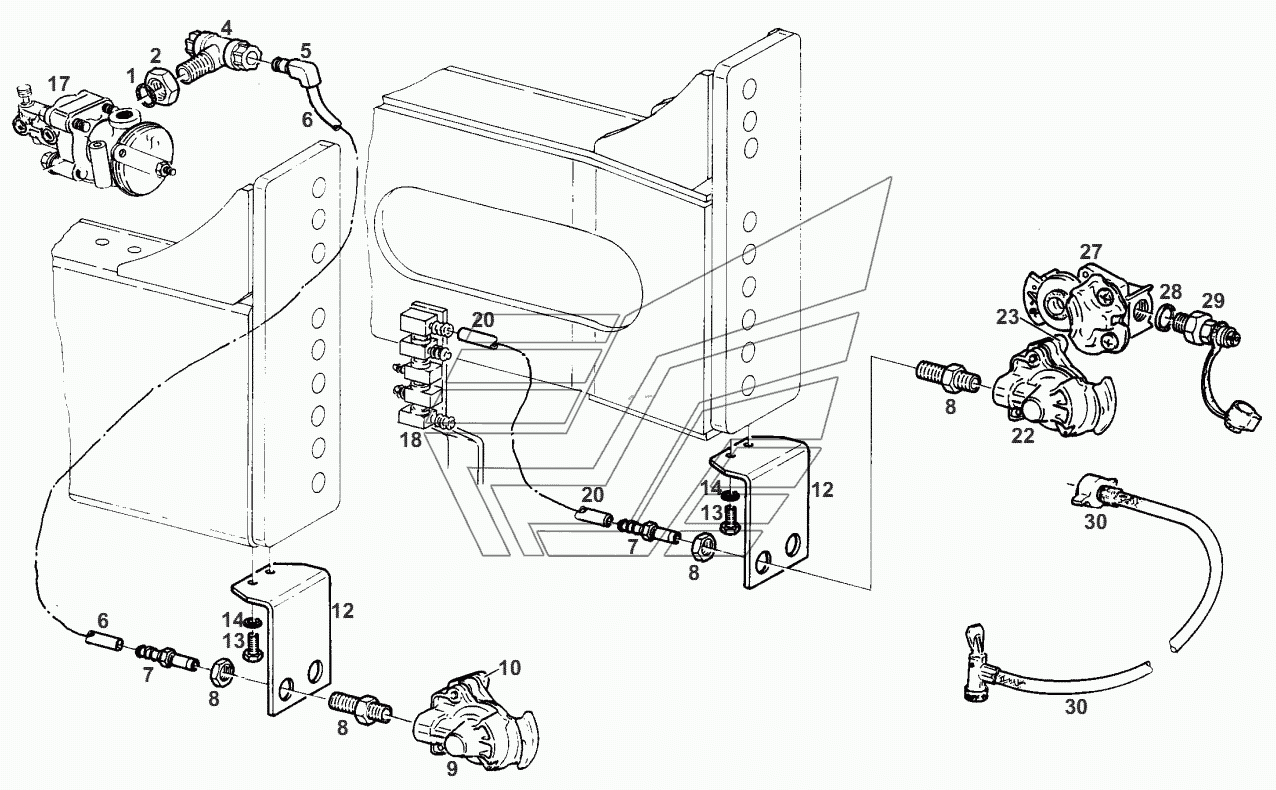

DOUBLE PIPE BRAKE Fendt-524 (Xylon) часть3. Каталог 2012г.

DOUBLE PIPE BRAKE Fendt-524 (Xylon) часть3 DOUBLE PIPE BRAKE Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

O-RING

Заводской номер: Х548839101000 Количество на модель: 1
Х548839101000
1
2

Номер детали на чертеже:

2

SEALING NUT

Заводской номер: Х596311400000 Количество на модель: 1
Х596311400000
1
4

Номер детали на чертеже:

4

T-FITTING

Заводской номер: Х596316400000 Количество на модель: 1
Х596316400000
1
5

Номер детали на чертеже:

5

ANGLE HOSE UNION

Заводской номер: Х596307100000 Количество на модель: 1
Х596307100000
1
6

Номер детали на чертеже:

6

PIPE

Заводской номер: Х334055000960 Количество на модель: 1
Х334055000960
1
7

Номер детали на чертеже:

7

HYDR. PLUG SOCKET

Заводской номер: Х596302100000 Количество на модель: 2
Х596302100000
2
8

Номер детали на чертеже:

8

BULKHEAD UNION

Заводской номер: Х596324200000 Количество на модель: 2
Х596324200000
2
9

Номер детали на чертеже:

9

COUPLER HEAD

Заводской номер: F278880020110 Количество на модель: 1
F278880020110
1
10

Номер детали на чертеже:

10

DUST COVER

Заводской номер: F278880020150 Количество на модель: 1
F278880020150
1
12

Номер детали на чертеже:

12

SUPPORT

Заводской номер: 524882120010 Количество на модель: 2
524882120010
2
13

Номер детали на чертеже:

13

HEXAGON SCREW

Заводской номер: Х487526841000 Количество на модель: 4
Х487526841000
4
14

Номер детали на чертеже:

14

SPRING RING

Заводской номер: Х520803901000 Количество на модель: 4
Х520803901000
4
20

Номер детали на чертеже:

20

PIPE

Заводской номер: Х334055000940 Количество на модель: 1
Х334055000940
1
22

Номер детали на чертеже:

22

COUPLER HEAD

Заводской номер: F278880020100 Количество на модель: 1
F278880020100
1
23

Номер детали на чертеже:

23

DUST COVER

Заводской номер: F278880020160 Количество на модель: 1
F278880020160
1
27

Номер детали на чертеже:

27

COUPLER HEAD

Заводской номер: Х800128010000 Количество на модель: 1
Х800128010000
1
27

Номер детали на чертеже:

27

GASKET

Заводской номер: F186880020080 Количество на модель: 1
F186880020080
1
28

Номер детали на чертеже:

28

SEALING RING

Заводской номер: F250880020280 Количество на модель: 1
F250880020280
1
29

Номер детали на чертеже:

29

TEST ADAPTER

Заводской номер: G716880120010 Количество на модель: 1
G716880120010
1
30

Номер детали на чертеже:

30

INFLATION HOSE

Заводской номер: H385882040010 Количество на модель: 1
H385882040010
1
DOUBLE PIPE BRAKE Fendt-524 (Xylon) часть3 DOUBLE PIPE BRAKE Fendt-524 (Xylon) часть3
