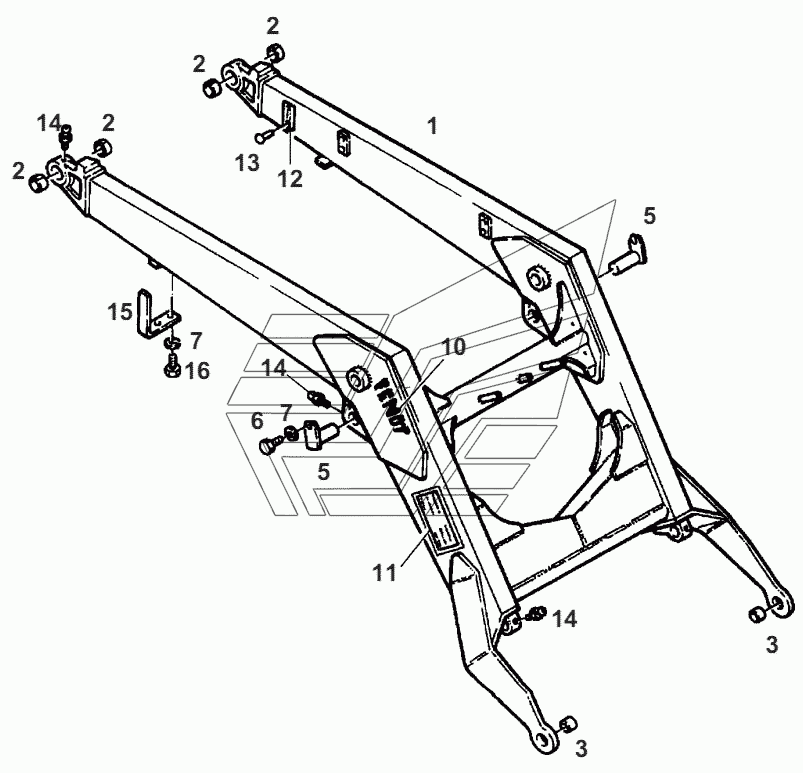

HOIST 3 Fendt-524 (Xylon) часть3. Каталог 2012г.

MOUNTING FRAME Fendt-524 (Xylon) часть3 HOIST 3S Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
5
6
7
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOIST

Заводской номер: G524890030010 Количество на модель: 1
G524890030010
1
2

Номер детали на чертеже:

2

BUSH

Заводской номер: 158890030200 Количество на модель: 4
158890030200
4
3

Номер детали на чертеже:

3

CLAMPING BUSH

Заводской номер: X609715700000 Количество на модель: 2
X609715700000
2
5

Номер детали на чертеже:

5

BOLT

Заводской номер: H170892030020 Количество на модель: 2
H170892030020
2
6

Номер детали на чертеже:

6

HEXAGON SCREW

Заводской номер: X487527701000 Количество на модель: 2
X487527701000
2
7

Номер детали на чертеже:

7

SPRING RING

Заводской номер: X520803901000 Количество на модель: 4
X520803901000
4
10

Номер детали на чертеже:

10

LETTERING SYMBOL

Заводской номер: 178810090100 Количество на модель: 2
178810090100
2
11

Номер детали на чертеже:

11

WARNING PLATE

Заводской номер: 339892030010 Количество на модель: 2
339892030010
2
12

Номер детали на чертеже:

12

MARKING PLATE

Заводской номер: 725891030900 Количество на модель: 1
725891030900
1
13

Номер детали на чертеже:

13

BLANK RIVET

Заводской номер: X444908101000 Количество на модель: 2
X444908101000
2
14

Номер детали на чертеже:

14

LUBRICATOR

Заводской номер: X662516200000 Количество на модель: 6
X662516200000
6
15

Номер детали на чертеже:

15

ANGLE

Заводской номер: 175890030010 Количество на модель: 1
175890030010
1
16

Номер детали на чертеже:

16

HEXAGON SCREW

Заводской номер: X487527441000 Количество на модель: 2
X487527441000
2
