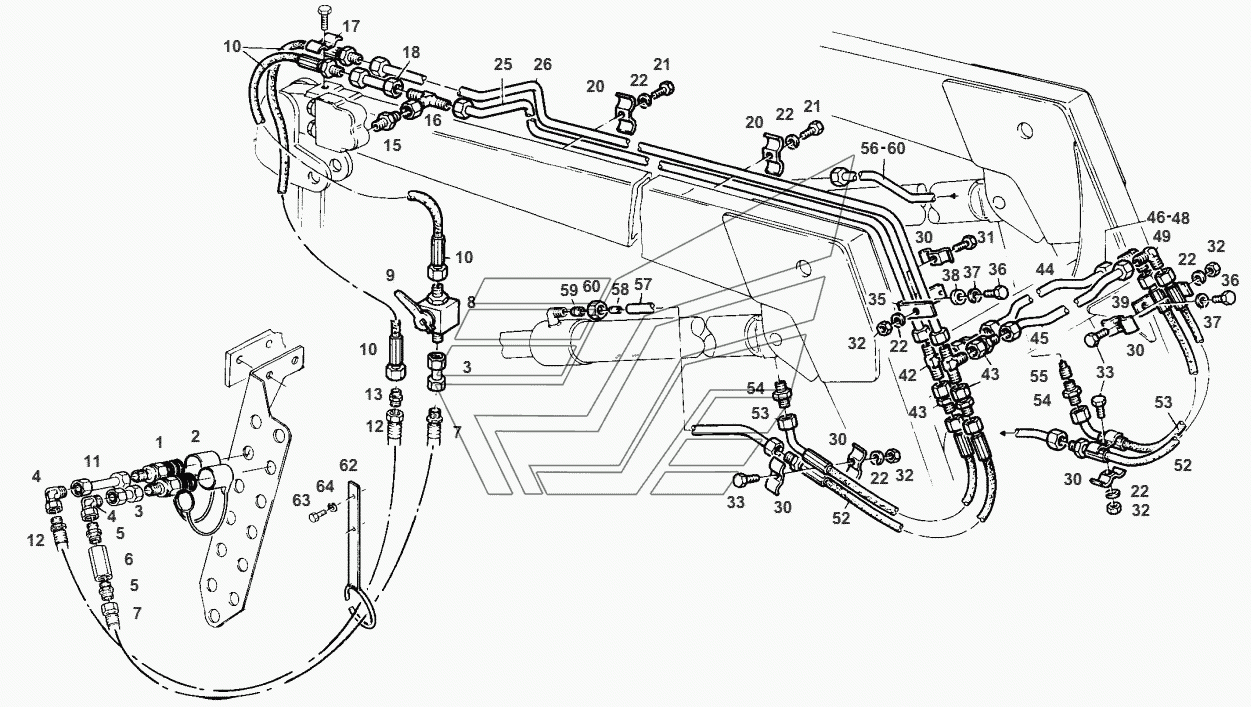

PIPING LIFT ARM Fendt-524 (Xylon) часть3. Каталог 2012г.

PIPING LIFT ARM Fendt-524 (Xylon) часть3 PIPING LIFT ARM Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COUPLING SLEEVE

Заводской номер: G380922030011 Количество на модель: 2
G380922030011
2
1

Номер детали на чертеже:

1

SET OF GASKETS

Заводской номер: F380922030011 Количество на модель: 2
F380922030011
2
2

Номер детали на чертеже:

2

DUST GUARD CAP

Заводской номер: 380922030010 Количество на модель: 2
380922030010
2
3

Номер детали на чертеже:

3

PRESSURE PIPE

Заводской номер: H175890510210 Количество на модель: 2
H175890510210
2
4

Номер детали на чертеже:

4

FITTING

Заводской номер: X584316300000 Количество на модель: 2
X584316300000
2
5

Номер детали на чертеже:

5

THREADED SOCKET

Заводской номер: X592502201000 Количество на модель: 2
X592502201000
2
6

Номер детали на чертеже:

6

2-WAY VALVE

Заводской номер: G175890071060 Количество на модель: 1
G175890071060
1
7

Номер детали на чертеже:

7

PRESSURE HOSE

Заводской номер: X591638700000 Количество на модель: 1
X591638700000
1
8

Номер детали на чертеже:

8

2-WAY BALL VALVE

Заводской номер: X597905500000 Количество на модель: 1
X597905500000
1
9

Номер детали на чертеже:

9

COCK SPANNER

Заводской номер: X598020200000 Количество на модель: 1
X598020200000
1
10

Номер детали на чертеже:

10

PRESSURE HOSE

Заводской номер: X591638600000 Количество на модель: 2
X591638600000
2
11

Номер детали на чертеже:

11

PRESSURE PIPE

Заводской номер: H816950030060 Количество на модель: 1
H816950030060
1
12

Номер детали на чертеже:

12

PRESSURE HOSE

Заводской номер: X591617500000 Количество на модель: 1
X591617500000
1
13

Номер детали на чертеже:

13

UNION

Заводской номер: X592616300000 Количество на модель: 1
X592616300000
1
15

Номер детали на чертеже:

15

CUTTING RING

Заводской номер: X592016202000 Количество на модель:
X592016202000
15

Номер детали на чертеже:

15

GLAND NUT

Заводской номер: X596516239000 Количество на модель:
X596516239000
15

Номер детали на чертеже:

15

THREADED SOCKET

Заводской номер: X592501300000 Количество на модель: 1
X592501300000
1
16

Номер детали на чертеже:

16

FITTING

Заводской номер: X581616300000 Количество на модель: 1
X581616300000
1
17

Номер детали на чертеже:

17

COLLAR

Заводской номер: 250600130090 Количество на модель: 1
250600130090
1
20

Номер детали на чертеже:

20

COLLAR

Заводской номер: 278951130280 Количество на модель: 2
278951130280
2
21

Номер детали на чертеже:

21

HEXAGON SCREW

Заводской номер: X487520941000 Количество на модель: 2
X487520941000
2
22

Номер детали на чертеже:

22

SPRING RING

Заводской номер: X520803001000 Количество на модель: 6
X520803001000
6
25

Номер детали на чертеже:

25

PRESSURE PIPE

Заводской номер: H175890071110 Количество на модель: 1
H175890071110
1
26

Номер детали на чертеже:

26

PRESSURE PIPE

Заводской номер: H175890071120 Количество на модель: 1
H175890071120
1
30

Номер детали на чертеже:

30

COLLAR

Заводской номер: 178950010260 Количество на модель: 6
178950010260
6
31

Номер детали на чертеже:

31

HEXAGON SCREW

Заводской номер: X487521141000 Количество на модель: 1
X487521141000
1
32

Номер детали на чертеже:

32

HEXAGON NUT

Заводской номер: X428202239000 Количество на модель: 4
X428202239000
4
33

Номер детали на чертеже:

33

HEXAGON SCREW

Заводской номер: X487521241000 Количество на модель: 3
X487521241000
3
35

Номер детали на чертеже:

35

ANGLE

Заводской номер: 247890071070 Количество на модель: 1
247890071070
1
36

Номер детали на чертеже:

36

HEXAGON SCREW

Заводской номер: X487527941000 Количество на модель: 2
X487527941000
2
37

Номер детали на чертеже:

37

SPRING RING

Заводской номер: X520803901000 Количество на модель: 2
X520803901000
2
38

Номер детали на чертеже:

38

DISC

Заводской номер: 178900012050 Количество на модель: 1
178900012050
1
39

Номер детали на чертеже:

39

RETAINING ANGLE

Заводской номер: 170892071080 Количество на модель: 1
170892071080
1
42

Номер детали на чертеже:

42

T-SOCKET

Заводской номер: X592716300000 Количество на модель: 2
X592716300000
2
42

Номер детали на чертеже:

42

CUTTING RING

Заводской номер: X592016302000 Количество на модель:
X592016302000
42

Номер детали на чертеже:

42

GLAND NUT

Заводской номер: X596516339000 Количество на модель:
X596516339000
43

Номер детали на чертеже:

43

REDUCING PIECE

Заводской номер: X585827500000 Количество на модель: 4
X585827500000
4
44

Номер детали на чертеже:

44

PRESSURE PIPE

Заводской номер: 170892071020 Количество на модель: 1
170892071020
1
45

Номер детали на чертеже:

45

PRESSURE PIPE

Заводской номер: 170892071010 Количество на модель: 1
170892071010
1
46

Номер детали на чертеже:

46

REINFORCING SLEEVE

Заводской номер: 207950010100 Количество на модель: 4
207950010100
4
49

Номер детали на чертеже:

49

SOCKET

Заводской номер: X592216200000 Количество на модель: 2
X592216200000
2
52

Номер детали на чертеже:

52

PRESSURE HOSE

Заводской номер: X591608900000 Количество на модель: 2
X591608900000
2
53

Номер детали на чертеже:

53

PRESSURE HOSE

Заводской номер: X591609000000 Количество на модель: 2
X591609000000
2
54

Номер детали на чертеже:

54

THREADED SOCKET

Заводской номер: X592502700000 Количество на модель: 2
X592502700000
2
55

Номер детали на чертеже:

55

SAFETY VALVE DEVICE

Заводской номер: G175890071050 Количество на модель: 1
G175890071050
1
56

Номер детали на чертеже:

56

PRESSURE PIPE

Заводской номер: H524893071110 Количество на модель: 1
H524893071110
1
57

Номер детали на чертеже:

57

PRESSURE PIPE

Заводской номер: H524893071120 Количество на модель: 1
H524893071120
1
62

Номер детали на чертеже:

62

HOSE SUPPORT

Заводской номер: H524890900010 Количество на модель: 1
H524890900010
1
63

Номер детали на чертеже:

63

HEXAGON SCREW

Заводской номер: X487527741000 Количество на модель: 2
X487527741000
2
