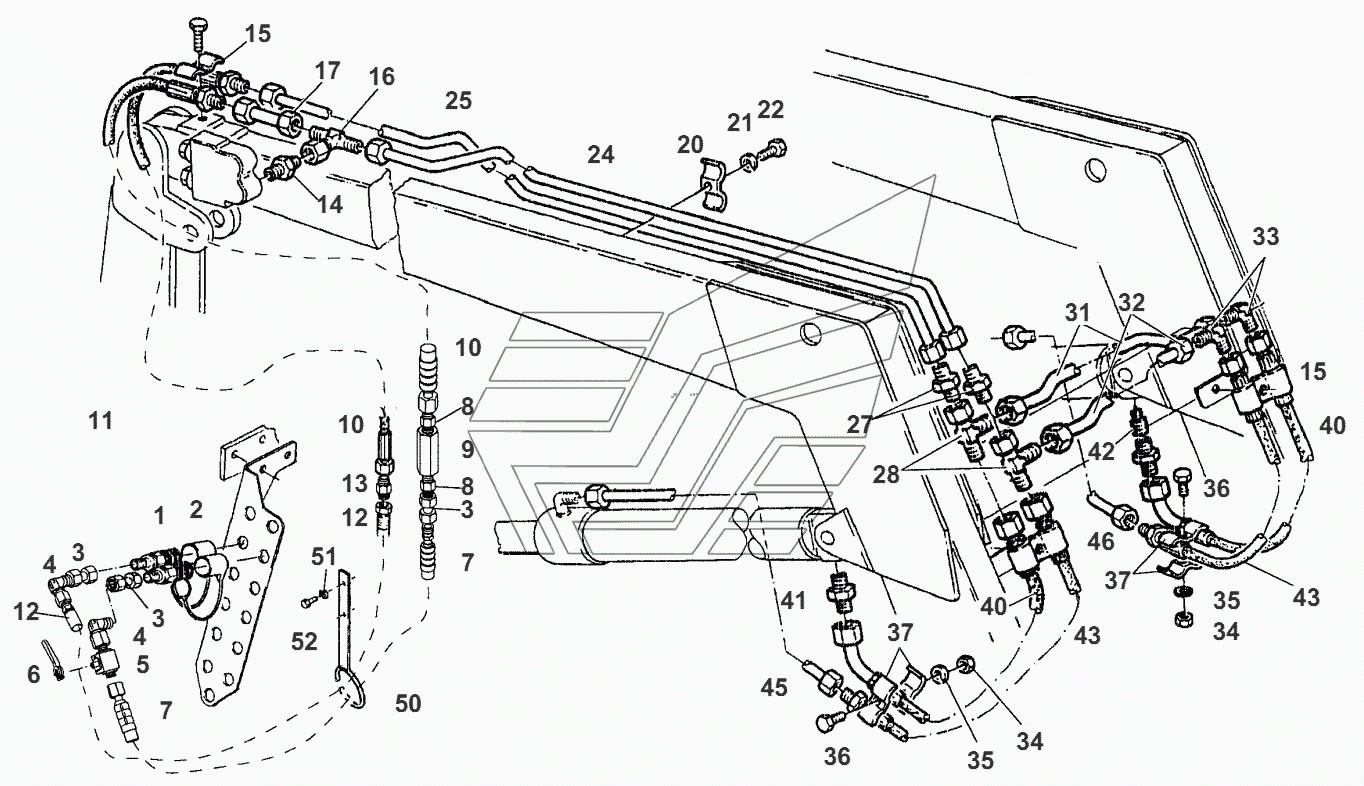

PIPING LIFT ARM Fendt-524 (Xylon) часть3. Каталог 2012г.

PIPING LIFT ARM Fendt-524 (Xylon) часть3 PIPING PARALLELOGR.3 Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COUPLING SLEEVE

Заводской номер: G380922030011 Количество на модель: 2
G380922030011
2
1

Номер детали на чертеже:

1

SET OF GASKETS

Заводской номер: F380922030011 Количество на модель: 2
F380922030011
2
2

Номер детали на чертеже:

2

DUST GUARD CAP

Заводской номер: 380922030010 Количество на модель: 2
380922030010
2
3

Номер детали на чертеже:

3

PRESSURE PIPE

Заводской номер: H175890510210 Количество на модель: 3
H175890510210
3
4

Номер детали на чертеже:

4

FITTING

Заводской номер: X584316300000 Количество на модель: 2
X584316300000
2
5

Номер детали на чертеже:

5

2-WAY BALL VALVE

Заводской номер: X597905500000 Количество на модель: 1
X597905500000
1
6

Номер детали на чертеже:

6

COCK SPANNER

Заводской номер: X598020200000 Количество на модель: 1
X598020200000
1
7

Номер детали на чертеже:

7

PRESSURE HOSE

Заводской номер: X591638700000 Количество на модель: 1
X591638700000
1
8

Номер детали на чертеже:

8

THREADED SOCKET

Заводской номер: X592502201000 Количество на модель: 2
X592502201000
2
9

Номер детали на чертеже:

9

2-WAY VALVE

Заводской номер: G175890071060 Количество на модель: 1
G175890071060
1
10

Номер детали на чертеже:

10

PRESSURE HOSE

Заводской номер: X591638600000 Количество на модель: 2
X591638600000
2
13

Номер детали на чертеже:

13

UNION

Заводской номер: X592616300000 Количество на модель: 1
X592616300000
1
14

Номер детали на чертеже:

14

THREADED SOCKET

Заводской номер: X592501300000 Количество на модель: 1
X592501300000
1
15

Номер детали на чертеже:

15

COLLAR

Заводской номер: 250600130090 Количество на модель: 3
250600130090
3
16

Номер детали на чертеже:

16

FITTING

Заводской номер: X581616300000 Количество на модель: 1
X581616300000
1
20

Номер детали на чертеже:

20

COLLAR

Заводской номер: 278951130280 Количество на модель: 1
278951130280
1
21

Номер детали на чертеже:

21

SPRING RING

Заводской номер: X520803001000 Количество на модель: 1
X520803001000
1
22

Номер детали на чертеже:

22

HEXAGON SCREW

Заводской номер: X487520941000 Количество на модель: 1
X487520941000
1
24

Номер детали на чертеже:

24

PRESSURE PIPE

Заводской номер: H524893070180 Количество на модель: 1
H524893070180
1
25

Номер детали на чертеже:

25

PRESSURE PIPE

Заводской номер: H524893071130 Количество на модель: 1
H524893071130
1
27

Номер детали на чертеже:

27

REDUCER FITTING

Заводской номер: X594427500000 Количество на модель: 2
X594427500000
2
28

Номер детали на чертеже:

28

FITTING

Заводской номер: X584416200000 Количество на модель: 2
X584416200000
2
31

Номер детали на чертеже:

31

PRESSURE PIPE

Заводской номер: H524893070170 Количество на модель: 1
H524893070170
1
32

Номер детали на чертеже:

32

PRESSURE PIPE

Заводской номер: H524893071100 Количество на модель: 1
H524893071100
1
33

Номер детали на чертеже:

33

SOCKET

Заводской номер: X592216200000 Количество на модель: 2
X592216200000
2
34

Номер детали на чертеже:

34

HEXAGON NUT

Заводской номер: X428202239000 Количество на модель: 2
X428202239000
2
36

Номер детали на чертеже:

36

HEXAGON SCREW

Заводской номер: X487521141000 Количество на модель: 2
X487521141000
2
37

Номер детали на чертеже:

37

COLLAR

Заводской номер: 178950010260 Количество на модель: 4
178950010260
4
40

Номер детали на чертеже:

40

PRESSURE HOSE

Заводской номер: X591609000000 Количество на модель: 2
X591609000000
2
41

Номер детали на чертеже:

41

THREADED SOCKET

Заводской номер: X592502700000 Количество на модель: 2
X592502700000
2
42

Номер детали на чертеже:

42

SAFETY VALVE DEVICE

Заводской номер: G175890071050 Количество на модель: 1
G175890071050
1
43

Номер детали на чертеже:

43

PRESSURE HOSE

Заводской номер: X591608900000 Количество на модель: 2
X591608900000
2
45

Номер детали на чертеже:

45

PRESSURE PIPE

Заводской номер: H524893071120 Количество на модель: 1
H524893071120
1
46

Номер детали на чертеже:

46

PRESSURE PIPE

Заводской номер: H524893071110 Количество на модель: 1
H524893071110
1
50

Номер детали на чертеже:

50

HOSE SUPPORT

Заводской номер: H524890900010 Количество на модель: 1
H524890900010
1
51

Номер детали на чертеже:

51

SPRING RING

Заводской номер: X520803901000 Количество на модель: 2
X520803901000
2
52

Номер детали на чертеже:

52

HEXAGON SCREW

Заводской номер: X487527741000 Количество на модель: 2
X487527741000
2
