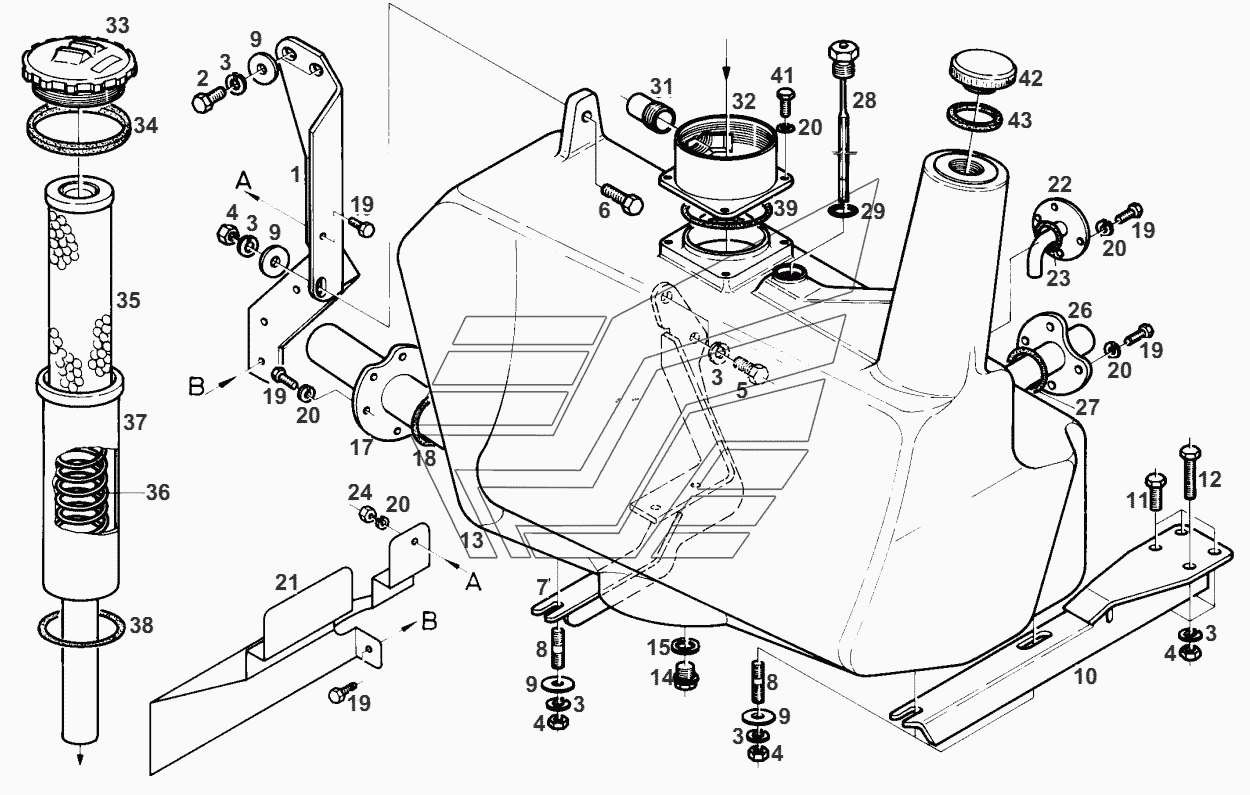

OIL TANK Fendt-524 (Xylon) часть3. Каталог 2012г.

D.A. HYDR. CYLINDER Fendt-524 (Xylon) часть3 DRAFT PIN Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SUPPORT

Заводской номер: 524860060011 Количество на модель: 1
524860060011
1
2

Номер детали на чертеже:

2

HEXAGON SCREW

Заводской номер: Х487531341000 Количество на модель: 2
Х487531341000
2
3

Номер детали на чертеже:

3

SPRING RING

Заводской номер: Х520804401000 Количество на модель: 12
Х520804401000
12
4

Номер детали на чертеже:

4

HEXAGON NUT

Заводской номер: Х428202839000 Количество на модель: 7
Х428202839000
7
6

Номер детали на чертеже:

6

HEXAGON SCREW

Заводской номер: Х487531841000 Количество на модель: 1
Х487531841000
1
7

Номер детали на чертеже:

7

SUPPORT

Заводской номер: Н524860060020 Количество на модель: 1
Н524860060020
1
8

Номер детали на чертеже:

8

THREADED PIN

Заводской номер: Х489131505000 Количество на модель: 3
Х489131505000
3
9

Номер детали на чертеже:

9

DISC

Заводской номер: Х454407508000 Количество на модель: 6
Х454407508000
6
10

Номер детали на чертеже:

10

CARRIER

Заводской номер: Н524860060010 Количество на модель: 1
Н524860060010
1
11

Номер детали на чертеже:

11

HEXAGON SCREW

Заводской номер: Х487531541000 Количество на модель: 3
Х487531541000
3
12

Номер детали на чертеже:

12

HEXAGON SCREW

Заводской номер: Х487531941000 Количество на модель: 1
Х487531941000
1
13

Номер детали на чертеже:

13

TANK

Заводской номер: Н524860060100 Количество на модель: 1
Н524860060100
1
14

Номер детали на чертеже:

14

LOCK SCREW

Заводской номер: Х494204800000 Количество на модель: 1
Х494204800000
1
15

Номер детали на чертеже:

15

SEALING RING

Заводской номер: Х540005678000 Количество на модель: 1
Х540005678000
1
17

Номер детали на чертеже:

17

SUCTION PIPING

Заводской номер: Н524860060040 Количество на модель: 1
Н524860060040
1
18

Номер детали на чертеже:

18

O-RING

Заводской номер: Х548924400000 Количество на модель: 1
Х548924400000
1
19

Номер детали на чертеже:

19

HEXAGON SCREW

Заводской номер: Х487520041000 Количество на модель: 16
Х487520041000
16
20

Номер детали на чертеже:

20

SPRING RING

Заводской номер: Х520803001000 Количество на модель: 20
Х520803001000
20
21

Номер детали на чертеже:

21

COVER SHEET

Заводской номер: 524860060120 Количество на модель: 1
524860060120
1
22

Номер детали на чертеже:

22

RETURN LINE

Заводской номер: Н524860060030 Количество на модель: 1
Н524860060030
1
23

Номер детали на чертеже:

23

O-RING

Заводской номер: Х548868866000 Количество на модель: 1
Х548868866000
1
24

Номер детали на чертеже:

24

HEXAGON NUT

Заводской номер: Х428202239000 Количество на модель: 2
Х428202239000
2
26

Номер детали на чертеже:

26

SUCTION PIPING

Заводской номер: Н524860060050 Количество на модель: 1
Н524860060050
1
27

Номер детали на чертеже:

27

O-RING

Заводской номер: Х548897666000 Количество на модель: 1
Х548897666000
1
28

Номер детали на чертеже:

28

DIPSTICK

Заводской номер: Н524860060061 Количество на модель: 1
Н524860060061
1
29

Номер детали на чертеже:

29

O-RING

Заводской номер: Х548857366000 Количество на модель: 1
Х548857366000
1
30

Номер детали на чертеже:

30

BACKFLOW

Заводской номер: G514860060010 Количество на модель: 1
G514860060010
1
31

Номер детали на чертеже:

31

SOCKET

Заводской номер: 716860060020 Количество на модель: 1
716860060020
1
32

Номер детали на чертеже:

32

HEAD

Заводской номер: 514860060201 Количество на модель: 1
514860060201
1
33

Номер детали на чертеже:

33

FILTER-COVER

Заводской номер: 916860061100 Количество на модель: 1
916860061100
1
34

Номер детали на чертеже:

34

GASKET

Заводской номер: Х820500051000 Количество на модель: 1
Х820500051000
1
35

Номер детали на чертеже:

35

FILTER CARTRIDGE

Заводской номер: G117862060260 Количество на модель: 1
G117862060260
1
36

Номер детали на чертеже:

36

PRESSURE SPRING

Заводской номер: 144860060040 Количество на модель: 1
144860060040
1
37

Номер детали на чертеже:

37

FILTER-BOWL

Заводской номер: Н514860060200 Количество на модель: 1
Н514860060200
1
38

Номер детали на чертеже:

38

O-RING

Заводской номер: Х548954066000 Количество на модель: 1
Х548954066000
1
39

Номер детали на чертеже:

39

O-RING

Заводской номер: Х548964400000 Количество на модель: 1
Х548964400000
1
41

Номер детали на чертеже:

41

HEXAGON SCREW

Заводской номер: Х487520641000 Количество на модель: 4
Х487520641000
4
42

Номер детали на чертеже:

42

AIR VENTIL. FILTER

Заводской номер: Х820001190000 Количество на модель: 1
Х820001190000
1
43

Номер детали на чертеже:

43

RUBBER RING

Заводской номер: Х820001190010 Количество на модель: 1
Х820001190010
1
