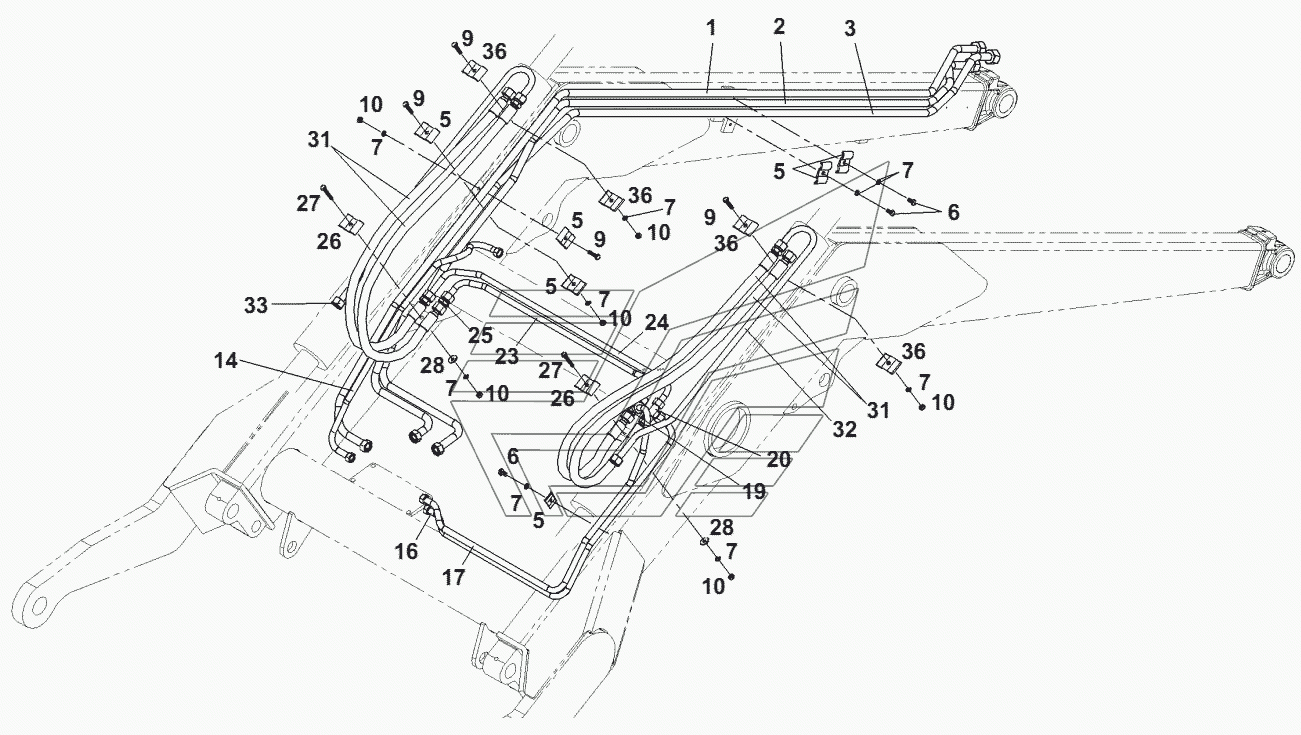

PIPING PARALLELOGR.3 Fendt-524 (Xylon) часть3. Каталог 2012г.

DAMPING Fendt-524 (Xylon) часть3 VALVE UNIT Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PRESSURE PIPE

Заводской номер: H716891070100 Количество на модель: 1
H716891070100
1
2

Номер детали на чертеже:

2

PRESSURE PIPE

Заводской номер: H716891070110 Количество на модель: 1
H716891070110
1
3

Номер детали на чертеже:

3

PRESSURE PIPE

Заводской номер: H716891070120 Количество на модель: 1
H716891070120
1
5

Номер детали на чертеже:

5

COLLAR

Заводской номер: 278951130280 Количество на модель: 6
278951130280
6
6

Номер детали на чертеже:

6

HEXAGON SCREW

Заводской номер: X487520741000 Количество на модель: 3
X487520741000
3
7

Номер детали на чертеже:

7

SPRING RING

Заводской номер: X520803001000 Количество на модель: 9
X520803001000
9
9

Номер детали на чертеже:

9

HEXAGON SCREW

Заводской номер: X487521141000 Количество на модель: 4
X487521141000
4
10

Номер детали на чертеже:

10

HEXAGON NUT

Заводской номер: X428202239000 Количество на модель: 6
X428202239000
6
14

Номер детали на чертеже:

14

PRESSURE PIPE

Заводской номер: H716891070140 Количество на модель: 1
H716891070140
1
16

Номер детали на чертеже:

16

PRESSURE PIPE

Заводской номер: H716891070160 Количество на модель: 1
H716891070160
1
17

Номер детали на чертеже:

17

PRESSURE PIPE

Заводской номер: H716891070180 Количество на модель: 1
H716891070180
1
19

Номер детали на чертеже:

19

T-SOCKET

Заводской номер: X592716200000 Количество на модель: 1
X592716200000
1
20

Номер детали на чертеже:

20

FITTING

Заводской номер: X584416200000 Количество на модель: 1
X584416200000
1
23

Номер детали на чертеже:

23

PRESSURE PIPE

Заводской номер: H117891070170 Количество на модель: 1
H117891070170
1
24

Номер детали на чертеже:

24

PRESSURE PIPE

Заводской номер: H117891070190 Количество на модель: 1
H117891070190
1
25

Номер детали на чертеже:

25

UNION

Заводской номер: X592616200000 Количество на модель: 1
X592616200000
1
26

Номер детали на чертеже:

26

COLLAR

Заводской номер: 250600130090 Количество на модель: 2
250600130090
2
27

Номер детали на чертеже:

27

HEXAGON SCREW

Заводской номер: X487521341000 Количество на модель: 2
X487521341000
2
28

Номер детали на чертеже:

28

DISC

Заводской номер: X454305108000 Количество на модель: 2
X454305108000
2
31

Номер детали на чертеже:

31

PRESSURE HOSE

Заводской номер: X591608600000 Количество на модель: 4
X591608600000
4
32

Номер детали на чертеже:

32

PRESSURE PIPE

Заводской номер: H716890070200 Количество на модель: 1
H716890070200
1
33

Номер детали на чертеже:

33

PRESSURE PIPE

Заводской номер: H716890070190 Количество на модель: 1
H716890070190
1
36

Номер детали на чертеже:

36

COLLAR

Заводской номер: 178950010260 Количество на модель: 4
178950010260
4
