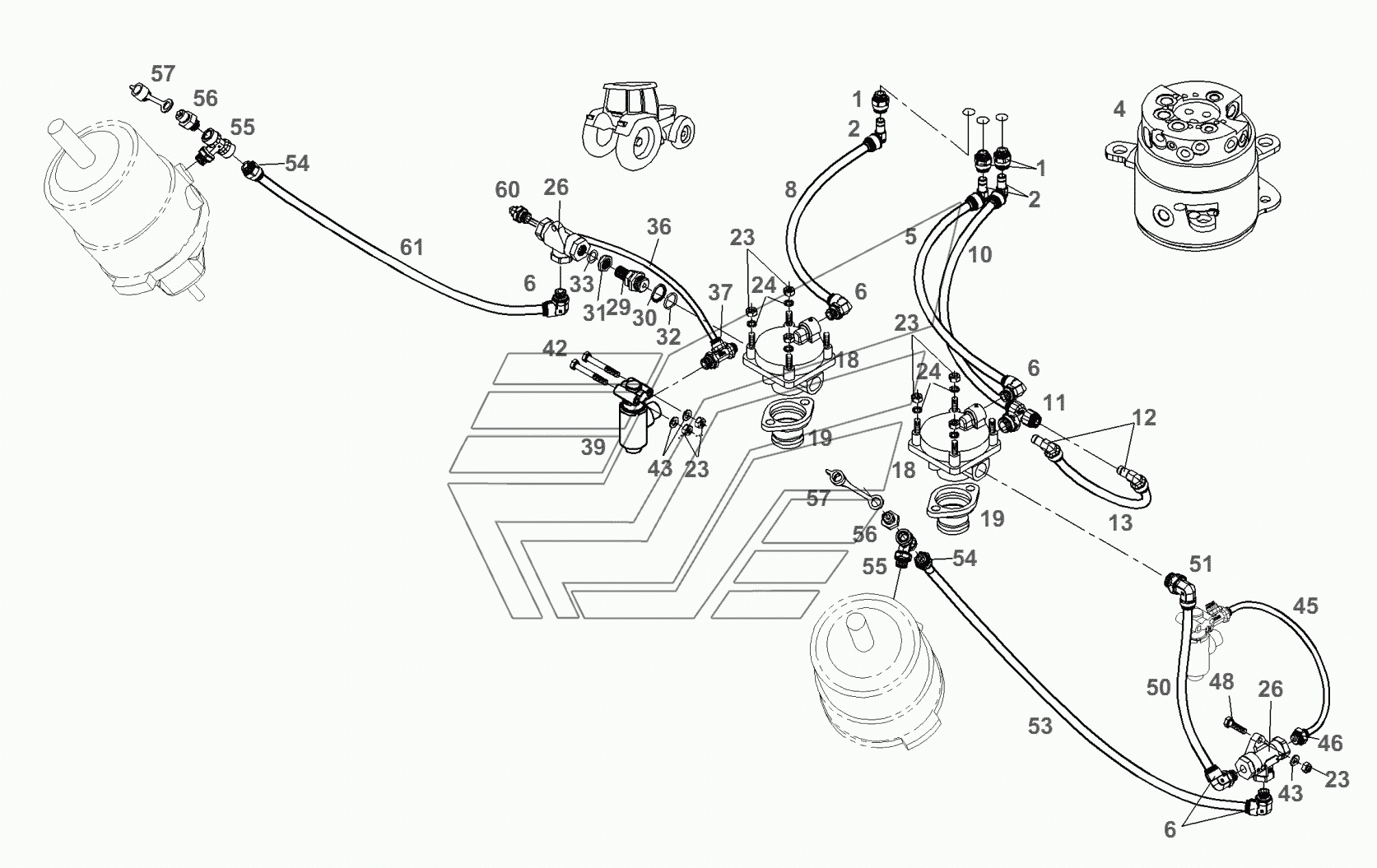

Коробка передач-трубки тормозного устройcтва Fendt-936 часть1. Каталог 2012г.

Коробка передач-трубки тормозного устройcтва Fendt-936 часть1 Коробка передач-трубки тормозного устройcтва Fendt-936 часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

комплект ремонтный

Заводской номер: F931.151.071.010 Количество на модель: 2
F931.151.071.010
2
1

Номер детали на чертеже:

1

штуцер

Заводской номер: Х585.031.800.000 Количество на модель: 3
Х585.031.800.000
3
2

Номер детали на чертеже:

2

штекер угловой

Заводской номер: Х596.306.300.000 Количество на модель: 3
Х596.306.300.000
3
5

Номер детали на чертеже:

5

труба

Заводской номер: Х334.055.001.940 Количество на модель: 1
Х334.055.001.940
1
6

Номер детали на чертеже:

6

соединитель

Заводской номер: Х585.659.000.000 Количество на модель: 5
Х585.659.000.000
5
8

Номер детали на чертеже:

8

труба

Заводской номер: Х334.055.002.940 Количество на модель: 1
Х334.055.002.940
1
10

Номер детали на чертеже:

10

труба

Заводской номер: Х334.055.000.940 Количество на модель: 1
Х334.055.000.940
1
11

Номер детали на чертеже:

11

Т-Е штуцер

Заводской номер: Х596.315.800.000 Количество на модель: 1
Х596.315.800.000
1
18

Номер детали на чертеже:

18

клапан

Заводской номер: G931.151.071.210 Количество на модель: 2
G931.151.071.210
2
19

Номер детали на чертеже:

19

штуцер

Заводской номер: F931.151.071.020 Количество на модель: 2
F931.151.071.020
2
23

Номер детали на чертеже:

23

гайка

Заводской номер: Х428.202.439.000 Количество на модель: 9
Х428.202.439.000
9
24

Номер детали на чертеже:

24

кольцо пружинное

Заводской номер: Х520.803.901.000 Количество на модель: 6
Х520.803.901.000
6
26

Номер детали на чертеже:

26

клапан перекидной

Заводской номер: G931.150.071.130 Количество на модель: 2
G931.150.071.130
2
29

Номер детали на чертеже:

29

штуцер

Заводской номер: F135.880.020.070 Количество на модель: 1
F135.880.020.070
1
30

Номер детали на чертеже:

30

кольцо опорное

Заводской номер: F250.880.020.290 Количество на модель: 1
F250.880.020.290
1
31

Номер детали на чертеже:

31

гайка уплотнительная

Заводской номер: Х596.311.400.000 Количество на модель: 1
Х596.311.400.000
1
32

Номер детали на чертеже:

32

резиновое кольцо

Заводской номер: Х548.862.866.000 Количество на модель: 1
Х548.862.866.000
1
33

Номер детали на чертеже:

33

резиновое кольцо

Заводской номер: Х548.839.101.000 Количество на модель: 1
Х548.839.101.000
1
36

Номер детали на чертеже:

36

труба

Заводской номер: Х334.020.000.940 Количество на модель: 1
Х334.020.000.940
1
37

Номер детали на чертеже:

37

L-E-соединение

Заводской номер: Х596.317.800.000 Количество на модель: 1
Х596.317.800.000
1
39

Номер детали на чертеже:

39

клапан магнитный

Заводской номер: G931.150.071.120 Количество на модель: 1
G931.150.071.120
1
42

Номер детали на чертеже:

42

винт шестигранный

Заводской номер: Х486.528.741.000 Количество на модель: 2
Х486.528.741.000
2
43

Номер детали на чертеже:

43

шайба

Заводской номер: Х450.006.308.000 Количество на модель: 3
Х450.006.308.000
3
46

Номер детали на чертеже:

46

штуцер

Заводской номер: Х585.031.700.000 Количество на модель: 1
Х585.031.700.000
1
48

Номер детали на чертеже:

48

винт шестигранный

Заводской номер: Х487.528.141.000 Количество на модель: 1
Х487.528.141.000
1
51

Номер детали на чертеже:

51

соединитель

Заводской номер: Х585.659.100.000 Количество на модель: 1
Х585.659.100.000
1
55

Номер детали на чертеже:

55

Т-Е штуцер

Заводской номер: Х596.317.000.000 Количество на модель: 2
Х596.317.000.000
2
56

Номер детали на чертеже:

56

подключение контрольное

Заводской номер: G716.880.120.010 Количество на модель: 2
G716.880.120.010
2
57

Номер детали на чертеже:

57

колпак запорный

Заводской номер: F716.880.120.010 Количество на модель: 2
F716.880.120.010
2
60

Номер детали на чертеже:

60

соединитель

Заводской номер: Х585.658.600.000 Количество на модель: 1
Х585.658.600.000
1
