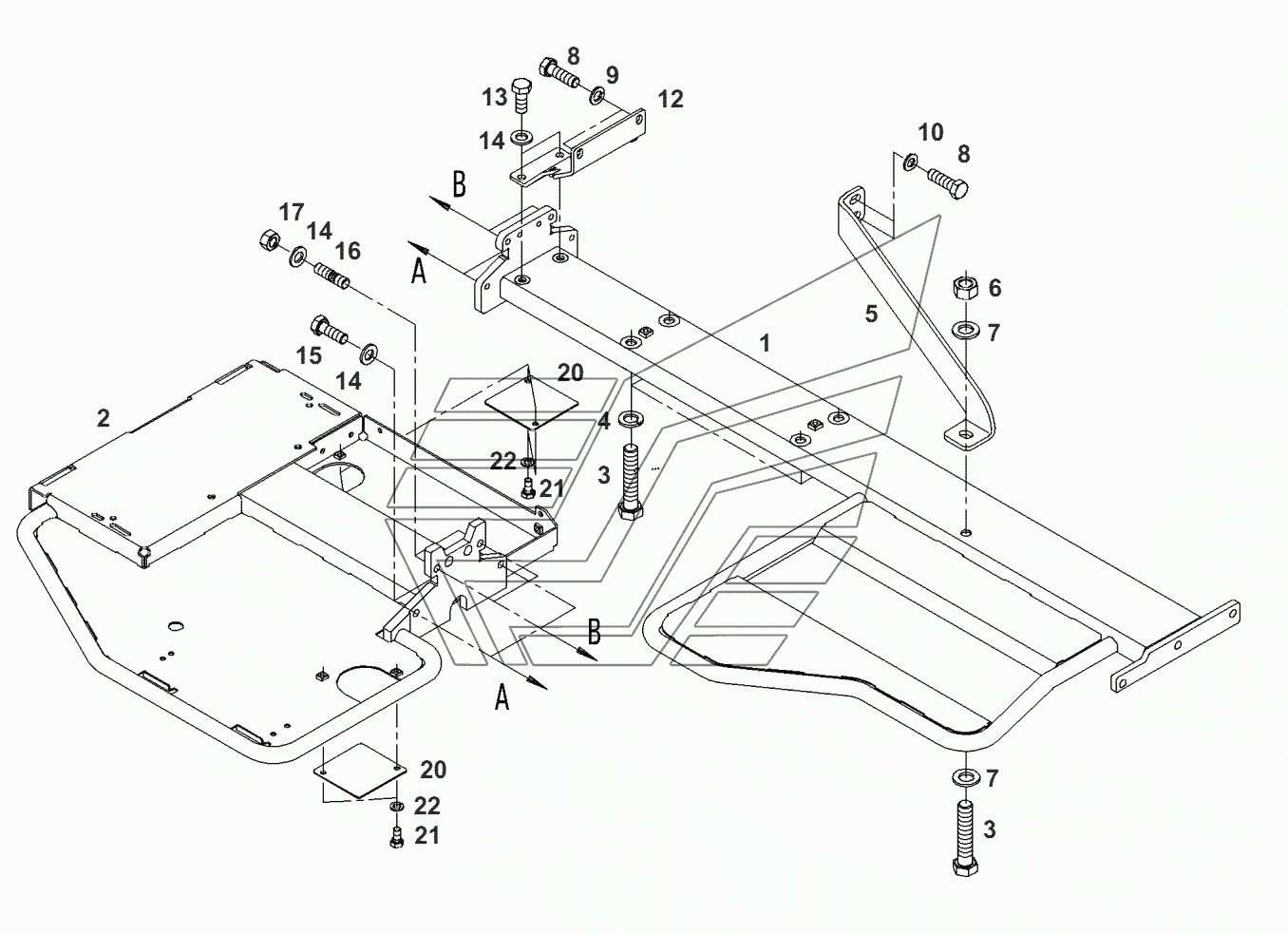

Кузов-ступеньки Fendt-936 часть2. Каталог 2012г.

Кузов-подвеска нижняя Fendt-936 часть2 Кузов-ступеньки Fendt-936 часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
20
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

балка

Заводской номер: Н931.502.170.010 Количество на модель: 1
Н931.502.170.010
1
2

Номер детали на чертеже:

2

балка

Заводской номер: Н931.502.171.022 Количество на модель: 1
Н931.502.171.022
1
3

Номер детали на чертеже:

3

винт шестигранный

Заводской номер: Х487.546.301.000 Количество на модель: 5
Х487.546.301.000
5
4

Номер детали на чертеже:

4

кольцо пружинное

Заводской номер: Х520.806.601.000 Количество на модель: 4
Х520.806.601.000
4
5

Номер детали на чертеже:

5

стержень

Заводской номер: 931.502.170.030 Количество на модель: 1
931.502.170.030
1
6

Номер детали на чертеже:

6

гайка

Заводской номер: Х428.204.039.000 Количество на модель: 1
Х428.204.039.000
1
7

Номер детали на чертеже:

7

шайба

Заводской номер: Х450.010.208.000 Количество на модель: 2
Х450.010.208.000
2
8

Номер детали на чертеже:

8

винт шестигранный

Заводской номер: Х487.535.841.000 Количество на модель: 4
Х487.535.841.000
4
9

Номер детали на чертеже:

9

кольцо пружинное

Заводской номер: Х520.805.001.000 Количество на модель: 2
Х520.805.001.000
2
10

Номер детали на чертеже:

10

шайба

Заводской номер: Х450.007.508.000 Количество на модель: 2
Х450.007.508.000
2
12

Номер детали на чертеже:

12

бандаж

Заводской номер: Н931.502.170.350 Количество на модель: 1
Н931.502.170.350
1
13

Номер детали на чертеже:

13

винт шестигранный

Заводской номер: Х487.535.641.000 Количество на модель: 2
Х487.535.641.000
2
14

Номер детали на чертеже:

14

шайба

Заводской номер: Х450.008.708.000 Количество на модель: 6
Х450.008.708.000
6
15

Номер детали на чертеже:

15

винт шестигранный

Заводской номер: Х487.535.741.000 Количество на модель: 2
Х487.535.741.000
2
16

Номер детали на чертеже:

16

шпилька

Заводской номер: Х489.135.605.000 Количество на модель: 2
Х489.135.605.000
2
17

Номер детали на чертеже:

17

гайка

Заводской номер: Х428.203.239.000 Количество на модель: 2
Х428.203.239.000
2
20

Номер детали на чертеже:

20

крышка

Заводской номер: 931.502.171.140 Количество на модель: 2
931.502.171.140
2
21

Номер детали на чертеже:

21

винт шестигранный

Заводской номер: Х487.526.841.000 Количество на модель: 4
Х487.526.841.000
4
22

Номер детали на чертеже:

22

кольцо пружинное

Заводской номер: Х520.803.901.000 Количество на модель: 4
Х520.803.901.000
4
