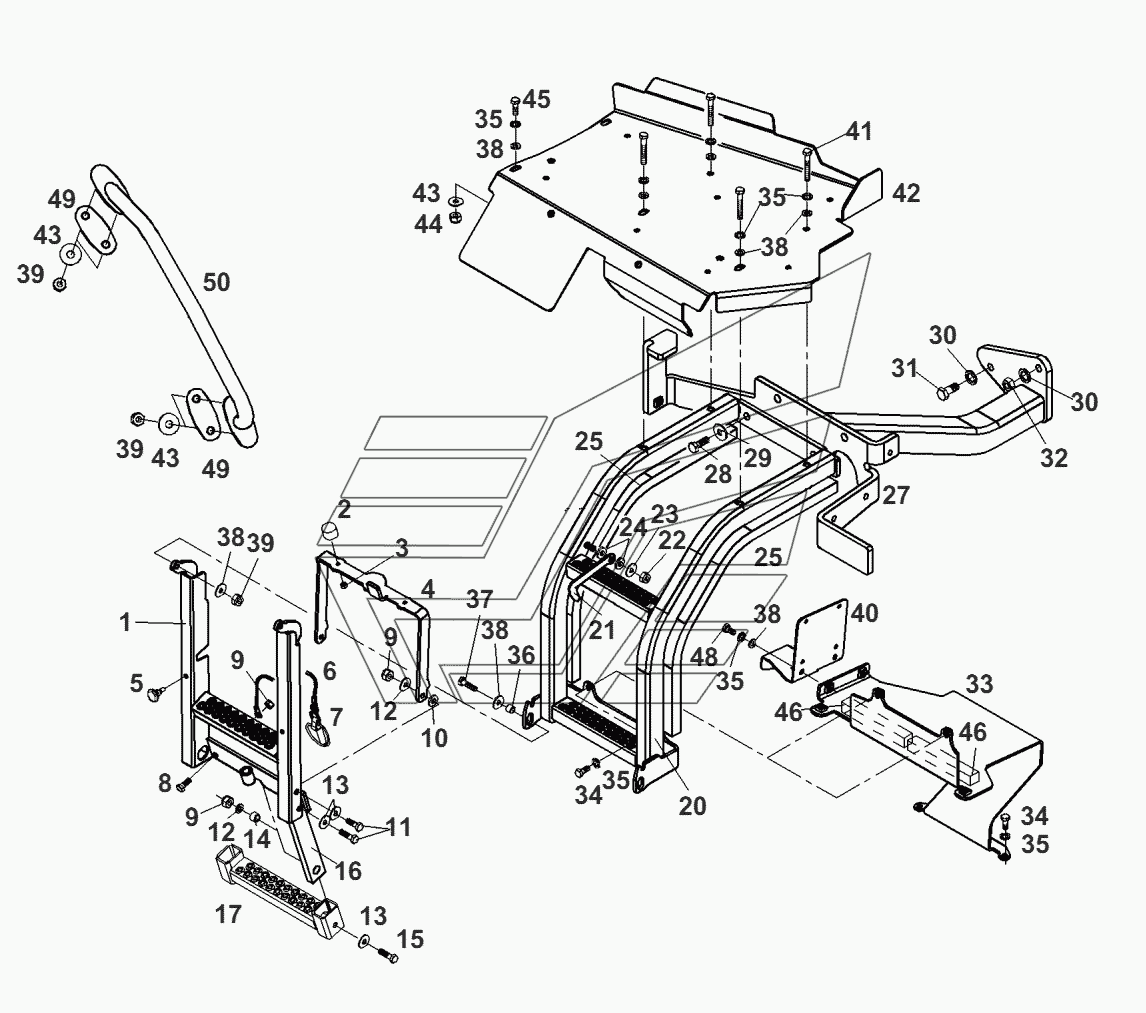

Кузов-ступеньки Fendt-936 часть2. Каталог 2012г.

Кузов-ступеньки Fendt-936 часть2 Кузов-ступеньки Fendt-936 часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

проводник

Заводской номер: Н931.502.171.033 Количество на модель: 1
Н931.502.171.033
1
2

Номер детали на чертеже:

2

прибор

Заводской номер: Х653.530.001.000 Количество на модель: 2
Х653.530.001.000
2
3

Номер детали на чертеже:

3

гайка

Заводской номер: Х428.202.239.000 Количество на модель: 2
Х428.202.239.000
2
4

Номер детали на чертеже:

4

скоба

Заводской номер: 931.502.171.120 Количество на модель: 1
931.502.171.120
1
5

Номер детали на чертеже:

5

заглушка

Заводской номер: 205.900.163.040 Количество на модель: 2
205.900.163.040
2
6

Номер детали на чертеже:

6

трос

Заводской номер: Н718.922.070.040 Количество на модель: 1
Н718.922.070.040
1
7

Номер детали на чертеже:

7

штекер откидной

Заводской номер: Х537.607.600.000 Количество на модель: 1
Х537.607.600.000
1
8

Номер детали на чертеже:

8

винт шестигранный

Заводской номер: Х487.527.741.000 Количество на модель: 1
Х487.527.741.000
1
9

Номер детали на чертеже:

9

гайка

Заводской номер: Х434.102.440.000 Количество на модель: 7
Х434.102.440.000
7
10

Номер детали на чертеже:

10

втулка

Заводской номер: 931.502.171.030 Количество на модель: 2
931.502.171.030
2
11

Номер детали на чертеже:

11

винт шестигранный

Заводской номер: Х487.527.941.000 Количество на модель: 2
Х487.527.941.000
2
12

Номер детали на чертеже:

12

шайба

Заводской номер: Х450.006.308.000 Количество на модель: 6
Х450.006.308.000
6
13

Номер детали на чертеже:

13

шайба

Заводской номер: Х454.306.308.000 Количество на модель: 6
Х454.306.308.000
6
14

Номер детали на чертеже:

14

кольцо

Заводской номер: 135.903.050.050 Количество на модель: 4
135.903.050.050
4
15

Номер детали на чертеже:

15

винт шестигранный

Заводской номер: Х487.528.141.000 Количество на модель: 4
Х487.528.141.000
4
16

Номер детали на чертеже:

16

вставка

Заводской номер: 916.501.171.120 Количество на модель: 2
916.501.171.120
2
17

Номер детали на чертеже:

17

ступень

Заводской номер: Н916.501.171.111 Количество на модель: 1
Н916.501.171.111
1
20

Номер детали на чертеже:

20

ступеньки

Заводской номер: Н931.502.171.042 Количество на модель: 1
Н931.502.171.042
1
21

Номер детали на чертеже:

21

крюк

Заводской номер: 931.502.171.112 Количество на модель: 1
931.502.171.112
1
25

Номер детали на чертеже:

25

лента

Заводской номер: 380.500.470.130 Количество на модель: 2
380.500.470.130
2
27

Номер детали на чертеже:

27

кронштейн

Заводской номер: Н931.502.171.050 Количество на модель: 1
Н931.502.171.050
1
28

Номер детали на чертеже:

28

винт шестигранный

Заводской номер: Х487.531.741.000 Количество на модель: 2
Х487.531.741.000
2
29

Номер детали на чертеже:

29

шайба

Заводской номер: Х454.407.508.000 Количество на модель: 2
Х454.407.508.000
2
30

Номер детали на чертеже:

30

кольцо пружинное

Заводской номер: Х520.805.001.000 Количество на модель: 2
Х520.805.001.000
2
31

Номер детали на чертеже:

31

винт шестигранный

Заводской номер: Х487.535.641.000 Количество на модель: 1
Х487.535.641.000
1
32

Номер детали на чертеже:

32

гайка

Заводской номер: Х428.203.239.000 Количество на модель: 1
Х428.203.239.000
1
33

Номер детали на чертеже:

33

опора

Заводской номер: Н931.502.171.070 Количество на модель: 1
Н931.502.171.070
1
35

Номер детали на чертеже:

35

кольцо пружинное

Заводской номер: Х520.803.901.000 Количество на модель: 12
Х520.803.901.000
12
40

Номер детали на чертеже:

40

уголок упорный

Заводской номер: Н931.502.171.100 Количество на модель: 1
Н931.502.171.100
1
41

Номер детали на чертеже:

41

винт шестигранный

Заводской номер: Х487.528.641.000 Количество на модель: 4
Х487.528.641.000
4
44

Номер детали на чертеже:

44

гайка

Заводской номер: Х430.002.402.000 Количество на модель: 2
Х430.002.402.000
2
46

Номер детали на чертеже:

46

лента

Заводской номер: 186.960.900.030 Количество на модель: 2
186.960.900.030
2
48

Номер детали на чертеже:

48

винт шестигранный

Заводской номер: Х487.526.841.000 Количество на модель: 2
Х487.526.841.000
2
49

Номер детали на чертеже:

49

подложка

Заводской номер: 931.502.170.140 Количество на модель: 2
931.502.170.140
2
50

Номер детали на чертеже:

50

поручень перил

Заводской номер: Н931.502.170.200 Количество на модель: 1
Н931.502.170.200
1
52

Номер детали на чертеже:

52

облицовка

Заводской номер: Н931.502.171.092 Количество на модель: 1
Н931.502.171.092
1
53

Номер детали на чертеже:

53

облицовка

Заводской номер: 931.502.171.200 Количество на модель: 1
931.502.171.200
1
54

Номер детали на чертеже:

54

шуруп

Заводской номер: Х491.721.900.000 Количество на модель: 7
Х491.721.900.000
7
56

Номер детали на чертеже:

56

шайба

Заводской номер: Х450.005.108.000 Количество на модель: 7
Х450.005.108.000
7
57

Номер детали на чертеже:

57

шайба упругая

Заводской номер: Х521.403.047.000 Количество на модель: 7
Х521.403.047.000
7
