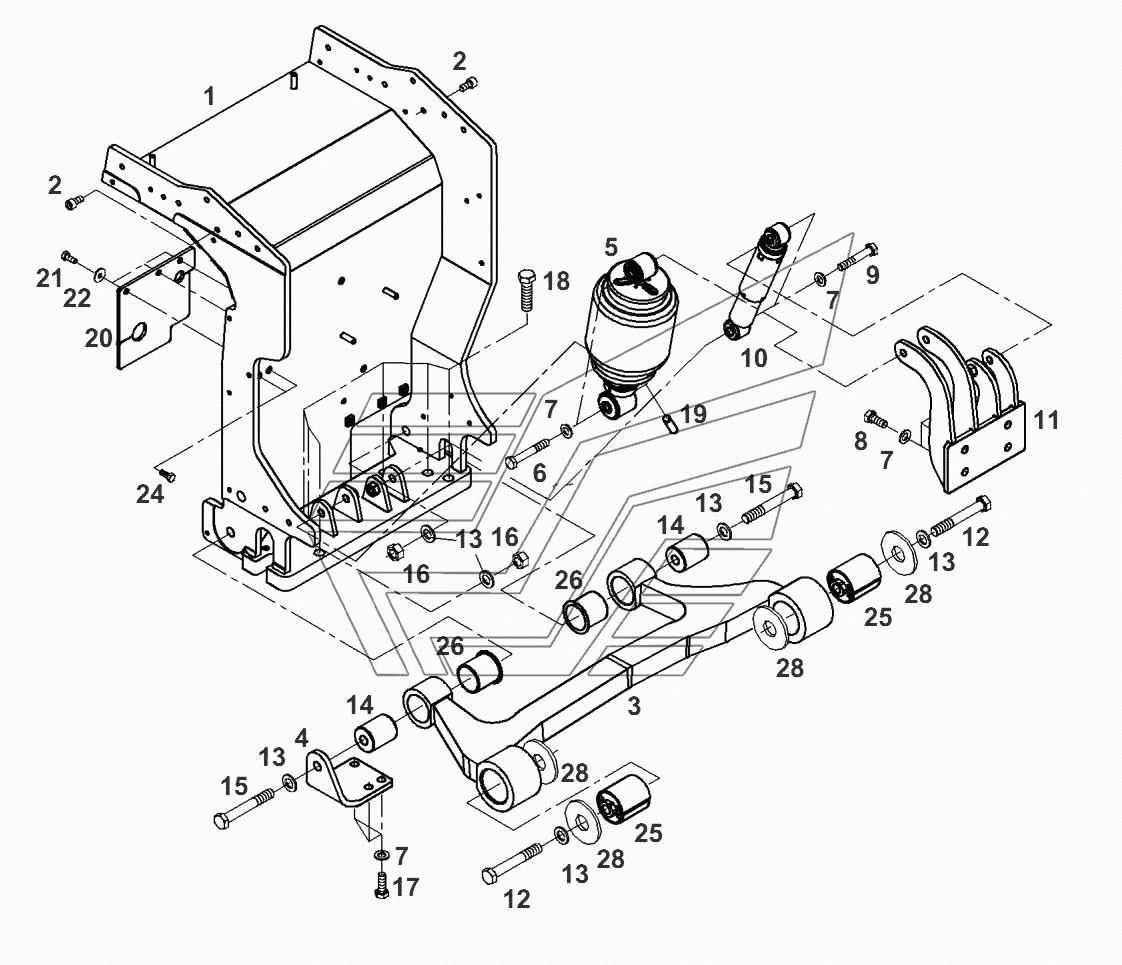

Кузов-подвеска рамы Fendt-936 часть2. Каталог 2012г.

Кузов-ступеньки Fendt-936 часть2 Кузов-подвеска рамы Fendt-936 часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

переборка

Заводской номер: Н931.502.200.010 Количество на модель: 1
Н931.502.200.010
1
2

Номер детали на чертеже:

2

болт цилиндрический

Заводской номер: Х485.012.941.000 Количество на модель: 2
Х485.012.941.000
2
3

Номер детали на чертеже:

3

тяга навесного механизма

Заводской номер: G931.502.200.202 Количество на модель: 1
G931.502.200.202
1
4

Номер детали на чертеже:

4

угол

Заводской номер: 931.502.200.020 Количество на модель: 1
931.502.200.020
1
5

Номер детали на чертеже:

5

амортизатор газовый

Заводской номер: G930.500.200.110 Количество на модель: 1
G930.500.200.110
1
6

Номер детали на чертеже:

6

винт шестигранный

Заводской номер: Х486.536.641.000 Количество на модель: 2
Х486.536.641.000
2
7

Номер детали на чертеже:

7

шайба

Заводской номер: Х450.008.708.000 Количество на модель: 11
Х450.008.708.000
11
8

Номер детали на чертеже:

8

винт шестигранный

Заводской номер: Х487.535.641.000 Количество на модель: 4
Х487.535.641.000
4
9

Номер детали на чертеже:

9

винт шестигранный

Заводской номер: Х486.536.441.000 Количество на модель: 2
Х486.536.441.000
2
10

Номер детали на чертеже:

10

амортизатор

Заводской номер: G716.501.200.160 Количество на модель: 1
G716.501.200.160
1
11

Номер детали на чертеже:

11

кронштейн подшипника

Заводской номер: Н931.502.200.030 Количество на модель: 1
Н931.502.200.030
1
12

Номер детали на чертеже:

12

винт шестигранный

Заводской номер: Х486.548.841.000 Количество на модель: 2
Х486.548.841.000
2
13

Номер детали на чертеже:

13

шайба

Заводской номер: Х450.010.208.000 Количество на модель: 6
Х450.010.208.000
6
14

Номер детали на чертеже:

14

втулка подшипника

Заводской номер: 931.502.200.010 Количество на модель: 2
931.502.200.010
2
15

Номер детали на чертеже:

15

винт шестигранный

Заводской номер: Х486.547.001.000 Количество на модель: 2
Х486.547.001.000
2
16

Номер детали на чертеже:

16

гайка

Заводской номер: Х434.104.040.000 Количество на модель: 2
Х434.104.040.000
2
17

Номер детали на чертеже:

17

винт шестигранный

Заводской номер: Х487.535.741.000 Количество на модель: 3
Х487.535.741.000
3
18

Номер детали на чертеже:

18

винт шестигранный

Заводской номер: Х486.545.600.000 Количество на модель: 6
Х486.545.600.000
6
19

Номер детали на чертеже:

19

штифт

Заводской номер: 117.400.090.020 Количество на модель: 1
117.400.090.020
1
20

Номер детали на чертеже:

20

уплотнение

Заводской номер: 931.502.200.030 Количество на модель: 1
931.502.200.030
1
21

Номер детали на чертеже:

21

винт шестигранный

Заводской номер: Х487.527.741.000 Количество на модель: 3
Х487.527.741.000
3
22

Номер детали на чертеже:

22

шайба

Заводской номер: Х454.306.308.000 Количество на модель: 3
Х454.306.308.000
3
25

Номер детали на чертеже:

25

втулка

Заводской номер: 931.502.200.260 Количество на модель: 2
931.502.200.260
2
26

Номер детали на чертеже:

26

втулка

Заводской номер: 931.502.200.290 Количество на модель: 2
931.502.200.290
2
28

Номер детали на чертеже:

28

кольцо упорное

Заводской номер: 931.502.200.040 Количество на модель: 2
931.502.200.040
2
