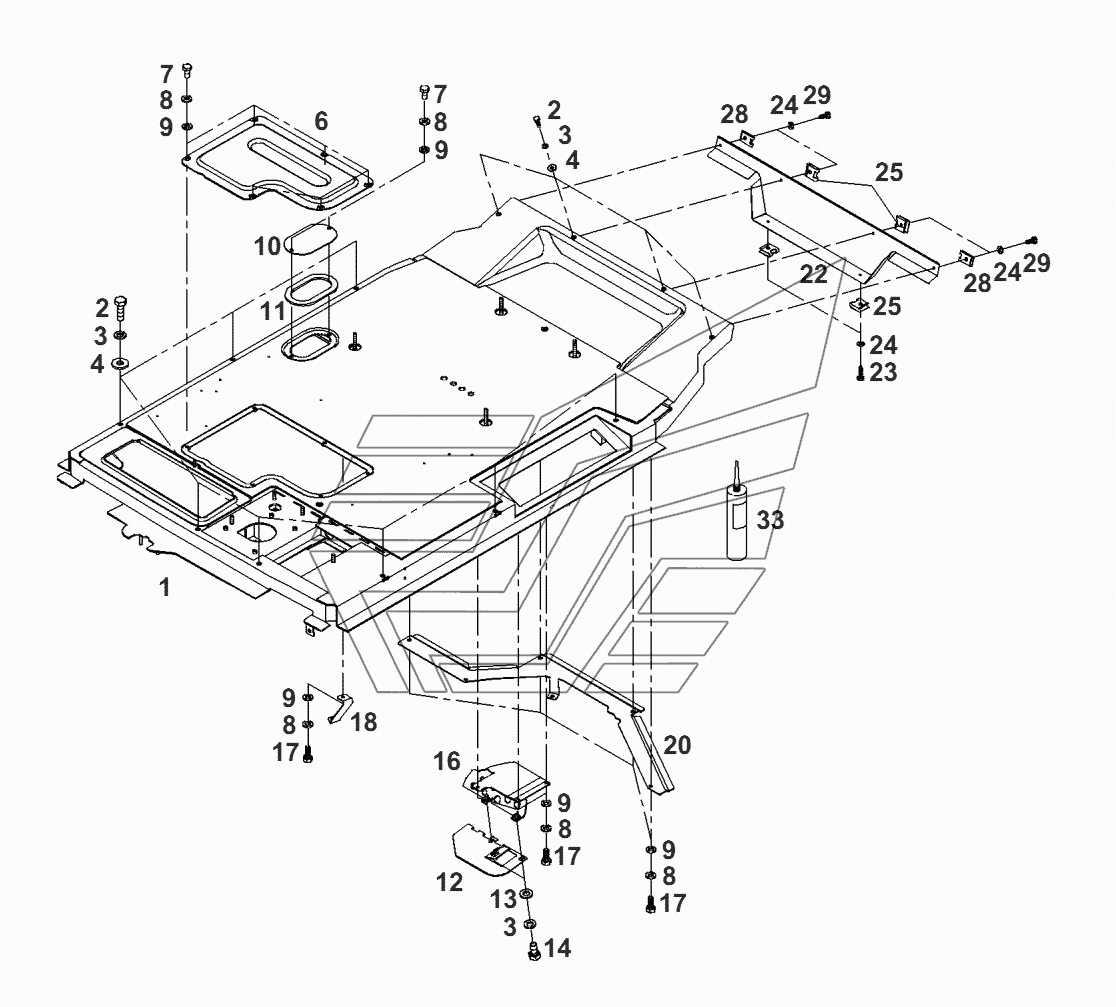

Кузов-остов Fendt-936 часть2. Каталог 2012г.

Кузов-предупред. шильд Fendt-936 часть2 Кузов-остов Fendt-936 часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

остов

Заводской номер: Н835.500.422.010 Количество на модель: 1
Н835.500.422.010
1
2

Номер детали на чертеже:

2

винт шестигранный

Заводской номер: Х487.527.941.000 Количество на модель: 12
Х487.527.941.000
12
3

Номер детали на чертеже:

3

кольцо пружинное

Заводской номер: Х520.803.901.000 Количество на модель: 14
Х520.803.901.000
14
4

Номер детали на чертеже:

4

шайба

Заводской номер: 178.810.030.450 Количество на модель: 12
178.810.030.450
12
6

Номер детали на чертеже:

6

крышка

Заводской номер: Н931.502.420.420 Количество на модель: 1
Н931.502.420.420
1
7

Номер детали на чертеже:

7

винт шестигранный

Заводской номер: Х487.520.441.000 Количество на модель: 8
Х487.520.441.000
8
8

Номер детали на чертеже:

8

кольцо пружинное

Заводской номер: Х520.803.001.000 Количество на модель: 17
Х520.803.001.000
17
9

Номер детали на чертеже:

9

шайба

Заводской номер: Х450.005.108.000 Количество на модель: 17
Х450.005.108.000
17
10

Номер детали на чертеже:

10

крышка

Заводской номер: 931.502.420.180 Количество на модель: 1
931.502.420.180
1
11

Номер детали на чертеже:

11

лента уплотнительная

Заводской номер: Х903.005.285.995 Количество на модель: 1
Х903.005.285.995
1
12

Номер детали на чертеже:

12

кронштейн

Заводской номер: Н931.502.422.250 Количество на модель: 1
Н931.502.422.250
1
13

Номер детали на чертеже:

13

шайба

Заводской номер: Х450.006.308.000 Количество на модель: 2
Х450.006.308.000
2
14

Номер детали на чертеже:

14

винт шестигранный

Заводской номер: Х487.526.841.000 Количество на модель: 2
Х487.526.841.000
2
16

Номер детали на чертеже:

16

кронштейн

Заводской номер: Н931.502.422.240 Количество на модель: 1
Н931.502.422.240
1
17

Номер детали на чертеже:

17

шуруп

Заводской номер: Х495.219.900.000 Количество на модель: 9
Х495.219.900.000
9
18

Номер детали на чертеже:

18

кронштейн

Заводской номер: 931.502.422.560 Количество на модель: 1
931.502.422.560
1
20

Номер детали на чертеже:

20

кронштейн

Заводской номер: Н931.502.420.570 Количество на модель: 1
Н931.502.420.570
1
22

Номер детали на чертеже:

22

панель

Заводской номер: 931.502.420.630 Количество на модель: 1
931.502.420.630
1
23

Номер детали на чертеже:

23

шуруп

Заводской номер: Х493.808.805.000 Количество на модель: 2
Х493.808.805.000
2
24

Номер детали на чертеже:

24

шайба

Заводской номер: Х450.003.308.000 Количество на модель: 6
Х450.003.308.000
6
25

Номер детали на чертеже:

25

гайка

Заводской номер: Х435.721.901.000 Количество на модель: 4
Х435.721.901.000
4
28

Номер детали на чертеже:

28

гайка

Заводской номер: Х435.722.400.000 Количество на модель: 2
Х435.722.400.000
2
29

Номер детали на чертеже:

29

шуруп

Заводской номер: Х493.808.705.000 Количество на модель: 4
Х493.808.705.000
4
33

Номер детали на чертеже:

33

масса уплотнитнительная

Заводской номер: Х903.053.634.000 Количество на модель:
Х903.053.634.000
