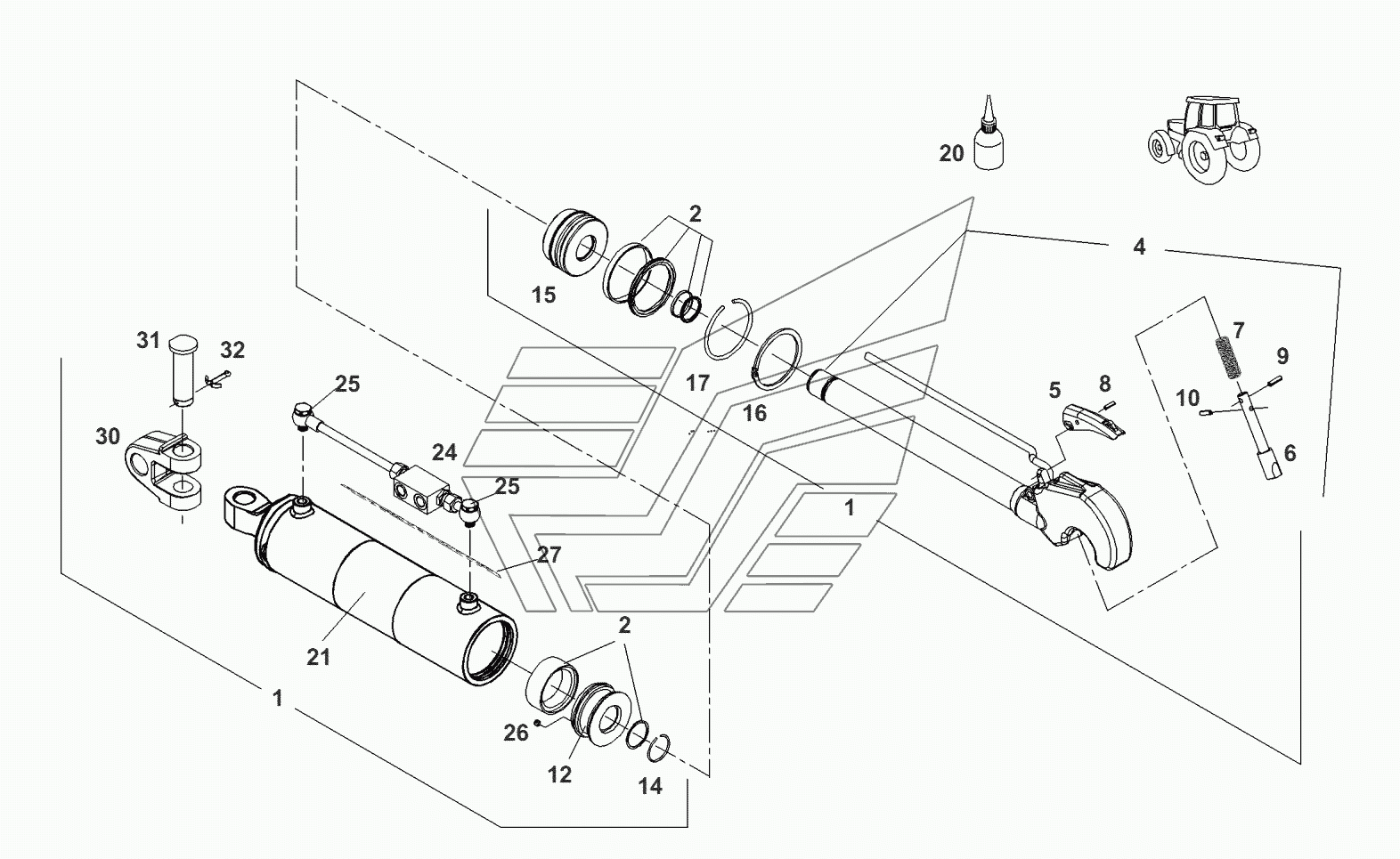

Трехточечная подвеска-гидравлический верхний рычаг Fendt-936 часть2. Каталог 2012г.

Трехточечная подвеска-гидравлический верхний рычаг Fendt-936 часть2 Трехточечная подвеска-гидравлический верхний рычаг Fendt-936 часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

гидровлический верхний рычаг

Заводской номер: G931.870.051.040 Количество на модель: 1
G931.870.051.040
1
2

Номер детали на чертеже:

2

гидроцилиндр

Заводской номер: F931.870.051.090 Количество на модель: 1
F931.870.051.090
1
4

Номер детали на чертеже:

4

поршневая штанга

Заводской номер: F931.870.051.100 Количество на модель: 1
F931.870.051.100
1
5

Номер детали на чертеже:

5

рычаг

Заводской номер: F199.870.050.010 Количество на модель: 1
F199.870.050.010
1
6

Номер детали на чертеже:

6

фиксатор

Заводской номер: F199.870.050.040 Количество на модель: 1
F199.870.050.040
1
7

Номер детали на чертеже:

7

пружина

Заводской номер: F199.870.050.030 Количество на модель: 1
F199.870.050.030
1
8

Номер детали на чертеже:

8

SP-стержень

Заводской номер: Х500.621.446.000 Количество на модель: 1
Х500.621.446.000
1
9

Номер детали на чертеже:

9

SP-стержень

Заводской номер: Х500.624.746.000 Количество на модель: 1
Х500.624.746.000
1
10

Номер детали на чертеже:

10

SP-стержень

Заводской номер: Х500.624.546.000 Количество на модель: 1
Х500.624.546.000
1
12

Номер детали на чертеже:

12

поршни

Заводской номер: F931.870.051.130 Количество на модель: 1
F931.870.051.130
1
14

Номер детали на чертеже:

14

кольцо стопорное

Заводской номер: F931.870.051.170 Количество на модель: 1
F931.870.051.170
1
15

Номер детали на чертеже:

15

втулка направляющая

Заводской номер: F931.870.051.110 Количество на модель: 1
F931.870.051.110
1
16

Номер детали на чертеже:

16

кольцо стопорное

Заводской номер: F931.870.051.120 Количество на модель: 1
F931.870.051.120
1
17

Номер детали на чертеже:

17

кольцо стопорное

Заводской номер: F931.870.051.180 Количество на модель: 1
F931.870.051.180
1
20

Номер детали на чертеже:

20

LOCTITE

Заводской номер: Х903.050.087.000 Количество на модель: 1
Х903.050.087.000
1
24

Номер детали на чертеже:

24

клапан обратный

Заводской номер: F931.870.051.150 Количество на модель: 1
F931.870.051.150
1
25

Номер детали на чертеже:

25

деталей комплект

Заводской номер: F931.870.051.140 Количество на модель: 1
F931.870.051.140
1
26

Номер детали на чертеже:

26

шпилька

Заводской номер: F931.870.051.160 Количество на модель: 1
F931.870.051.160
1
27

Номер детали на чертеже:

27

шкала

Заводской номер: F931.870.051.190 Количество на модель: 1
F931.870.051.190
1
30

Номер детали на чертеже:

30

головка вилки

Заводской номер: F931.870.050.010 Количество на модель: 1
F931.870.050.010
1
31

Номер детали на чертеже:

31

кольцо пальца вилки

Заводской номер: F931.870.050.020 Количество на модель: 1
F931.870.050.020
1
32

Номер детали на чертеже:

32

шплинт

Заводской номер: Х531.915.902.000 Количество на модель: 1
Х531.915.902.000
1
