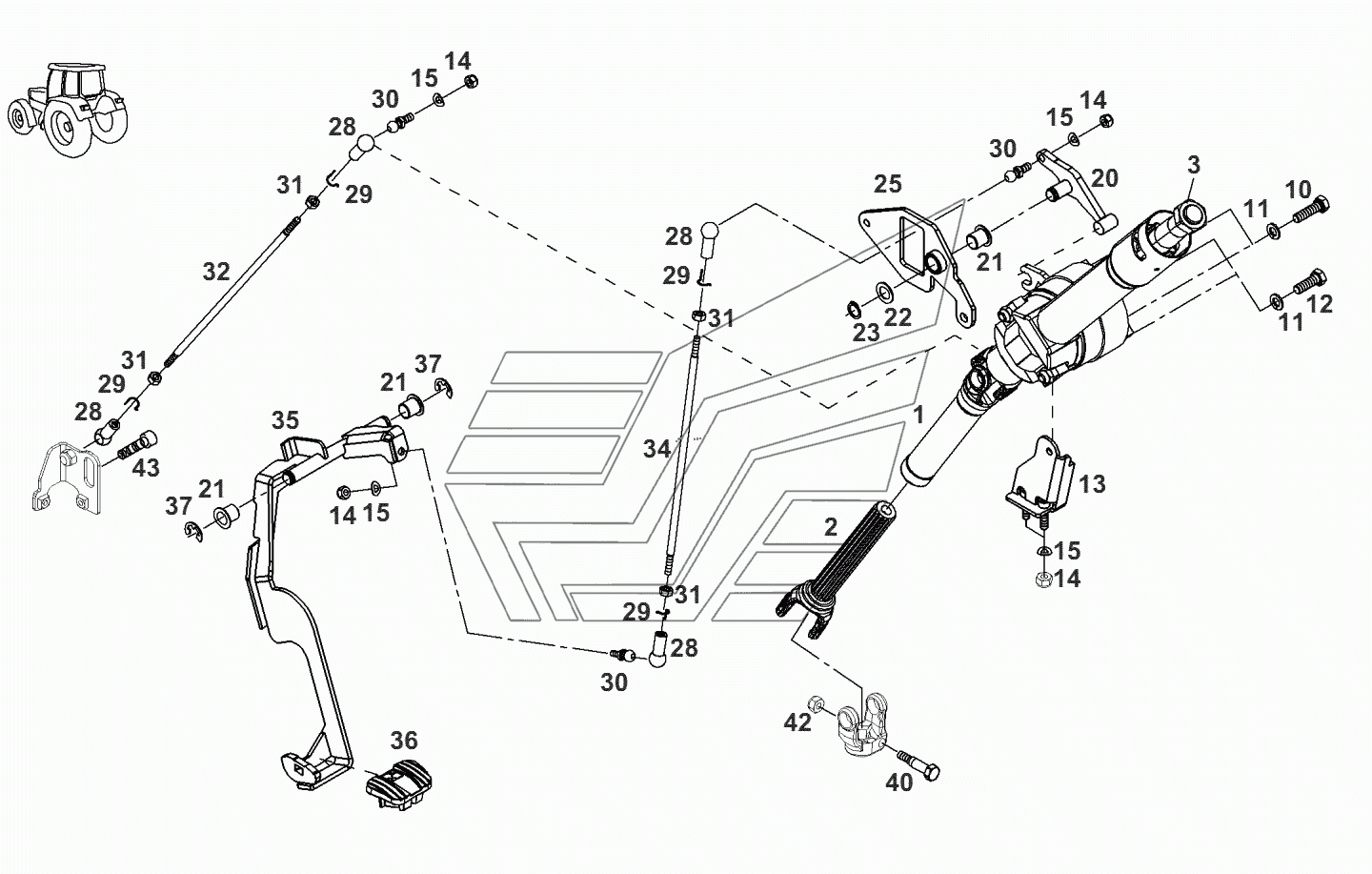

Рулевой механизм-колонка рулевая Fendt-936 часть2. Каталог 2012г.

Рулевой механизм-колонка рулевая Fendt-936 часть2 Рулевой механизм-опора Fendt-936 часть2

Вид отображения:

Детали справа

По ширине экрана

1

2

3

10

11

12

13

14

15

20

21

22

23

25

28

29

30

31

32

34

35

36

37

40

42

43

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

колонка рулевая

Заводской номер: G931.402.091.011 Количество на модель: 1

G931.402.091.011

1

2

Номер детали на чертеже:

2

вал зубчатый

Заводской номер: F931.402.091.010 Количество на модель: 1

F931.402.091.010

1

3

Номер детали на чертеже:

3

гайка

Заводской номер: Х428.804.804.000 Количество на модель: 1

Х428.804.804.000

1

10

Номер детали на чертеже:

10

винт шестигранный

Заводской номер: Х487.528.141.000 Количество на модель: 2

Х487.528.141.000

2

11

Номер детали на чертеже:

11

кольцо пружинное

Заводской номер: Х520.803.901.000 Количество на модель: 4

Х520.803.901.000

4

12

Номер детали на чертеже:

12

винт шестигранный

Заводской номер: Х487.527.941.000 Количество на модель: 2

Х487.527.941.000

2

13

Номер детали на чертеже:

13

кронштейн

Заводской номер: Н931.402.091.081 Количество на модель: 1

Н931.402.091.081

1

14

Номер детали на чертеже:

14

гайка

Заводской номер: Х434.102.240.000 Количество на модель: 5

Х434.102.240.000

5

15

Номер детали на чертеже:

15

шайба упругая

Заводской номер: Х521.403.047.000 Количество на модель: 5

Х521.403.047.000

5

20

Номер детали на чертеже:

20

коромысло

Заводской номер: Н931.402.090.102 Количество на модель: 1

Н931.402.090.102

1

21

Номер детали на чертеже:

21

Подшипник скольжения

Заводской номер: Х643.236.100.000 Количество на модель: 3

Х643.236.100.000

3

22

Номер детали на чертеже:

22

шайба

Заводской номер: 140.861.050.222 Количество на модель: 1

140.861.050.222

1

23

Номер детали на чертеже:

23

кольцо стопорное

Заводской номер: Х530.001.146.000 Количество на модель: 1

Х530.001.146.000

1

25

Номер детали на чертеже:

25

подшипник

Заводской номер: Н931.402.090.091 Количество на модель: 1

Н931.402.090.091

1

28

Номер детали на чертеже:

28

подшипник опорный

Заводской номер: Х504.508.400.000 Количество на модель: 4

Х504.508.400.000

4

29

Номер детали на чертеже:

29

скоба предохранительная

Заводской номер: Х529.807.200.000 Количество на модель: 4

Х529.807.200.000

4

30

Номер детали на чертеже:

30

цапфа сферическая

Заводской номер: Х504.821.300.000 Количество на модель: 3

Х504.821.300.000

3

31

Номер детали на чертеже:

31

гайка

Заводской номер: Х428.202.239.000 Количество на модель: 4

Х428.202.239.000

4

32

Номер детали на чертеже:

32

штанга

Заводской номер: 931.402.091.240 Количество на модель: 1

931.402.091.240

1

34

Номер детали на чертеже:

34

штанга

Заводской номер: 931.402.091.250 Количество на модель: 1

931.402.091.250

1

35

Номер детали на чертеже:

35

педаль

Заводской номер: Н931.402.091.072 Количество на модель: 1

Н931.402.091.072

1

36

Номер детали на чертеже:

36

колпак

Заводской номер: 931.402.090.090 Количество на модель: 1

931.402.090.090

1

37

Номер детали на чертеже:

37

шайба стопорная

Заводской номер: Х523.304.446.000 Количество на модель: 3

Х523.304.446.000

3

40

Номер детали на чертеже:

40

болт

Заводской номер: 170.400.090.010 Количество на модель: 1

170.400.090.010

1

42

Номер детали на чертеже:

42

гайка

Заводской номер: Х430.002.402.000 Количество на модель: 1

Х430.002.402.000

1

43

Номер детали на чертеже:

43

болт цилиндрический

Заводской номер: Х485.007.641.000 Количество на модель: 1

Х485.007.641.000

1
