Кузов-остов Fendt-936 часть2. Каталог 2012г.

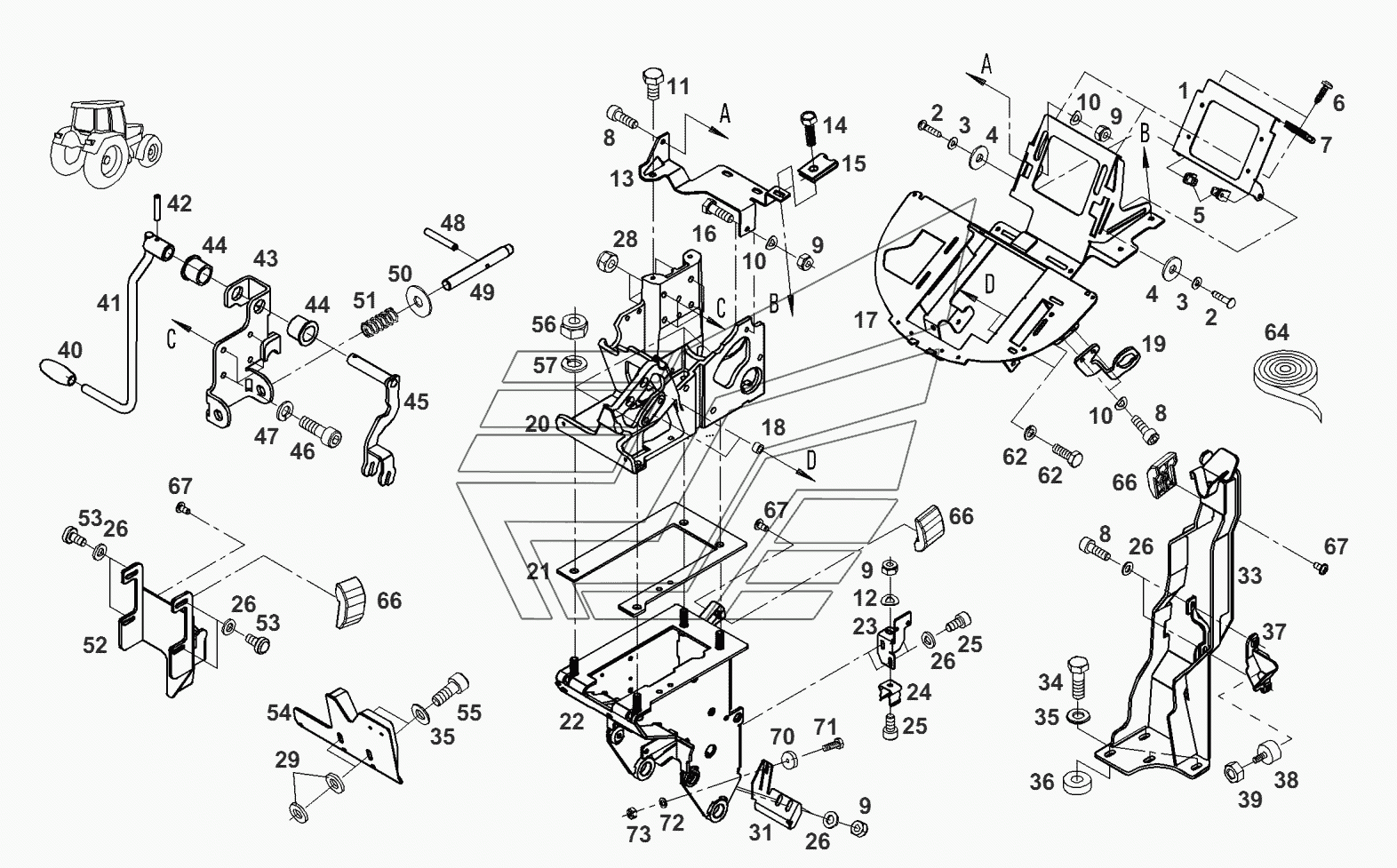

Кузов-остов Fendt-936 часть2 Кузов-остов Fendt-936 часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

кронштейн

Заводской номер: 931.502.010.382 Количество на модель: 1
931.502.010.382
1
2

Номер детали на чертеже:

2

винт

Заводской номер: Х473.514.200.000 Количество на модель: 2
Х473.514.200.000
2
3

Номер детали на чертеже:

3

шайба

Заводской номер: Х450.003.308.000 Количество на модель: 2
Х450.003.308.000
2
4

Номер детали на чертеже:

4

шайба

Заводской номер: Х454.305.108.000 Количество на модель: 2
Х454.305.108.000
2
5

Номер детали на чертеже:

5

гайка

Заводской номер: Х435.725.400.000 Количество на модель: 2
Х435.725.400.000
2
6

Номер детали на чертеже:

6

шуруп

Заводской номер: Х493.808.705.000 Количество на модель: 2
Х493.808.705.000
2
7

Номер детали на чертеже:

7

гайка

Заводской номер: Х435.722.400.000 Количество на модель: 2
Х435.722.400.000
2
8

Номер детали на чертеже:

8

болт цилиндрический

Заводской номер: Х485.005.000.000 Количество на модель: 6
Х485.005.000.000
6
9

Номер детали на чертеже:

9

гайка

Заводской номер: Х434.102.240.000 Количество на модель: 5
Х434.102.240.000
5
10

Номер детали на чертеже:

10

шайба упругая

Заводской номер: Х521.403.047.000 Количество на модель: 7
Х521.403.047.000
7
11

Номер детали на чертеже:

11

винт шестигранный

Заводской номер: Х487.526.841.000 Количество на модель: 1
Х487.526.841.000
1
12

Номер детали на чертеже:

12

шайба упругая

Заводской номер: Х521.403.947.000 Количество на модель: 1
Х521.403.947.000
1
13

Номер детали на чертеже:

13

кронштейн

Заводской номер: 931.502.010.370 Количество на модель: 1
931.502.010.370
1
14

Номер детали на чертеже:

14

шуруп

Заводской номер: Х495.220.100.000 Количество на модель: 1
Х495.220.100.000
1
15

Номер детали на чертеже:

15

гайка

Заводской номер: Х435.722.100.000 Количество на модель: 1
Х435.722.100.000
1
16

Номер детали на чертеже:

16

винт шестигранный

Заводской номер: Х487.520.741.000 Количество на модель: 1
Х487.520.741.000
1
17

Номер детали на чертеже:

17

балка

Заводской номер: Н931.502.010.062 Количество на модель: 1
Н931.502.010.062
1
18

Номер детали на чертеже:

18

втулка

Заводской номер: 931.502.010.360 Количество на модель: 2
931.502.010.360
2
19

Номер детали на чертеже:

19

угол

Заводской номер: 931.502.010.483 Количество на модель: 1
931.502.010.483
1
20

Номер детали на чертеже:

20

элемент верхний

Заводской номер: 931.502.012.090 Количество на модель: 1
931.502.012.090
1
21

Номер детали на чертеже:

21

ограничитель

Заводской номер: 931.502.012.080 Количество на модель: 1
931.502.012.080
1
22

Номер детали на чертеже:

22

механизм рулевой

Заводской номер: Н931.502.012.042 Количество на модель: 1
Н931.502.012.042
1
23

Номер детали на чертеже:

23

кронштейн

Заводской номер: 931.502.012.840 Количество на модель: 1
931.502.012.840
1
24

Номер детали на чертеже:

24

пружина

Заводской номер: 524.810.010.870 Количество на модель: 1
524.810.010.870
1
25

Номер детали на чертеже:

25

болт цилиндрический

Заводской номер: Х485.004.805.000 Количество на модель: 3
Х485.004.805.000
3
26

Номер детали на чертеже:

26

шайба

Заводской номер: Х450.005.108.000 Количество на модель: 6
Х450.005.108.000
6
28

Номер детали на чертеже:

28

гайка

Заводской номер: Х434.102.440.000 Количество на модель: 4
Х434.102.440.000
4
29

Номер детали на чертеже:

29

шайба

Заводской номер: Х453.606.008.000 Количество на модель: 4
Х453.606.008.000
4
31

Номер детали на чертеже:

31

кронштейн

Заводской номер: 931.502.012.150 Количество на модель: 1
931.502.012.150
1
33

Номер детали на чертеже:

33

кронштейн

Заводской номер: Н931.502.012.051 Количество на модель: 1
Н931.502.012.051
1
34

Номер детали на чертеже:

34

винт шестигранный

Заводской номер: Х487.527.941.000 Количество на модель: 4
Х487.527.941.000
4
35

Номер детали на чертеже:

35

шайба

Заводской номер: Х450.006.308.000 Количество на модель: 6
Х450.006.308.000
6
36

Номер детали на чертеже:

36

шайба

Заводской номер: 178.900.012.050 Количество на модель: 4
178.900.012.050
4
37

Номер детали на чертеже:

37

кронштейн

Заводской номер: Н931.502.012.060 Количество на модель: 1
Н931.502.012.060
1
38

Номер детали на чертеже:

38

амортизатор

Заводской номер: F230.200.060.030 Количество на модель: 1
F230.200.060.030
1
39

Номер детали на чертеже:

39

гайка

Заводской номер: Х428.202.439.000 Количество на модель: 1
Х428.202.439.000
1
40

Номер детали на чертеже:

40

рычаг

Заводской номер: 178.200.020.110 Количество на модель: 1
178.200.020.110
1
41

Номер детали на чертеже:

41

рычаг

Заводской номер: Н931.502.011.100 Количество на модель: 1
Н931.502.011.100
1
42

Номер детали на чертеже:

42

SP-стержень

Заводской номер: Х500.621.746.000 Количество на модель: 1
Х500.621.746.000
1
43

Номер детали на чертеже:

43

подшипник двойной

Заводской номер: Н931.502.012.120 Количество на модель: 1
Н931.502.012.120
1
44

Номер детали на чертеже:

44

втулка

Заводской номер: 230.500.030.070 Количество на модель: 2
230.500.030.070
2
45

Номер детали на чертеже:

45

вал управления

Заводской номер: Н931.502.012.130 Количество на модель: 1
Н931.502.012.130
1
46

Номер детали на чертеже:

46

болт цилиндрический

Заводской номер: Х485.007.501.000 Количество на модель: 4
Х485.007.501.000
4
47

Номер детали на чертеже:

47

кольцо пружинное

Заводской номер: Х520.803.901.000 Количество на модель: 4
Х520.803.901.000
4
48

Номер детали на чертеже:

48

SP-стержень

Заводской номер: Х500.625.346.000 Количество на модель: 1
Х500.625.346.000
1
49

Номер детали на чертеже:

49

палец конический

Заводской номер: 931.502.012.290 Количество на модель: 1
931.502.012.290
1
50

Номер детали на чертеже:

50

шайба

Заводской номер: 515.700.030.030 Количество на модель: 1
515.700.030.030
1
51

Номер детали на чертеже:

51

пружина

Заводской номер: Х699.317.500.000 Количество на модель: 1
Х699.317.500.000
1
52

Номер детали на чертеже:

52

кронштейн

Заводской номер: Н931.502.012.091 Количество на модель: 1
Н931.502.012.091
1
53

Номер детали на чертеже:

53

винт шестигранный

Заводской номер: Х490.522.300.000 Количество на модель: 4
Х490.522.300.000
4
54

Номер детали на чертеже:

54

кронштейн

Заводской номер: Н931.502.012.071 Количество на модель: 1
Н931.502.012.071
1
55

Номер детали на чертеже:

55

болт цилиндрический

Заводской номер: Х485.007.301.000 Количество на модель: 2
Х485.007.301.000
2
56

Номер детали на чертеже:

56

гайка

Заводской номер: Х434.102.840.000 Количество на модель: 4
Х434.102.840.000
4
57

Номер детали на чертеже:

57

кольцо пружинное

Заводской номер: Х520.804.401.000 Количество на модель: 4
Х520.804.401.000
4
64

Номер детали на чертеже:

64

лента уплотнитнительная

Заводской номер: Х903.005.286.995 Количество на модель: 1
Х903.005.286.995
1
66

Номер детали на чертеже:

66

ползун

Заводской номер: 210.502.020.451 Количество на модель: 3
210.502.020.451
3
67

Номер детали на чертеже:

67

болт сферический

Заводской номер: Х473.513.700.000 Количество на модель: 3
Х473.513.700.000
3
70

Номер детали на чертеже:

70

магнит

Заводской номер: Х830.120.051.000 Количество на модель: 2
Х830.120.051.000
2
71

Номер детали на чертеже:

71

винт шестигранный

Заводской номер: Х487.513.841.000 Количество на модель: 2
Х487.513.841.000
2
72

Номер детали на чертеже:

72

кольцо пружинное

Заводской номер: Х520.802.201.000 Количество на модель: 2
Х520.802.201.000
2
73

Номер детали на чертеже:

73

гайка

Заводской номер: Х428.201.839.000 Количество на модель: 2
Х428.201.839.000
2
Кузов-остов Fendt-936 часть2 Кузов-остов Fendt-936 часть2
