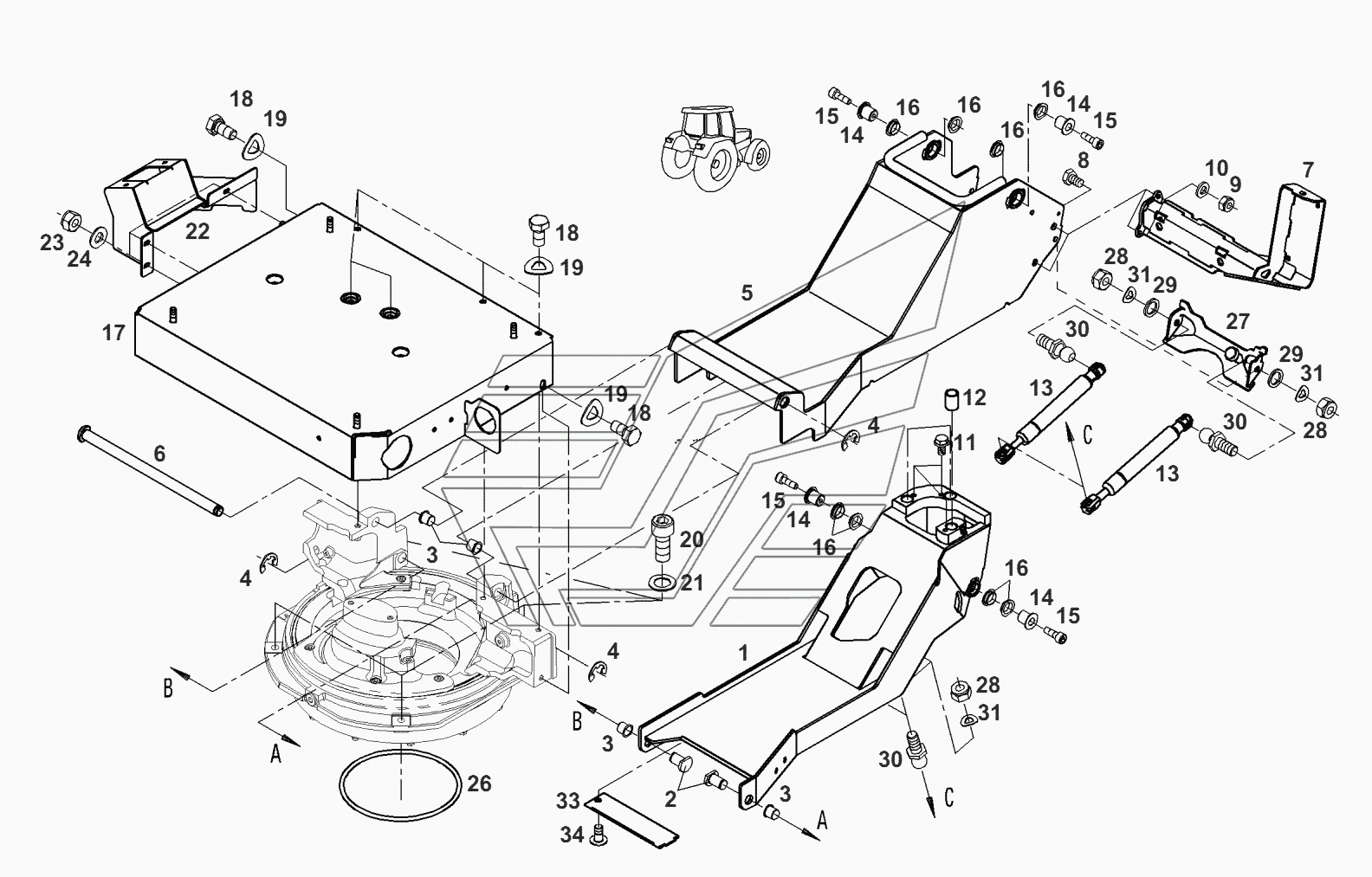

Кузов-консоль сиденья Fendt-936 часть2. Каталог 2012г.

Кузов-консоль сиденья Fendt-936 часть2 Кузов-стойка шарнирная Fendt-936 часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

коромысло

Заводской номер: Н931.502.012.021 Количество на модель: 1
Н931.502.012.021
1
2

Номер детали на чертеже:

2

мост

Заводской номер: 931.502.012.350 Количество на модель: 2
931.502.012.350
2
3

Номер детали на чертеже:

3

Подшипник скольжения

Заводской номер: Х643.236.600.000 Количество на модель: 4
Х643.236.600.000
4
4

Номер детали на чертеже:

4

шайба стопорная

Заводской номер: Х523.305.001.000 Количество на модель: 3
Х523.305.001.000
3
5

Номер детали на чертеже:

5

коромысло

Заводской номер: Н931.502.012.031 Количество на модель: 1
Н931.502.012.031
1
6

Номер детали на чертеже:

6

мост

Заводской номер: 931.502.012.470 Количество на модель: 1
931.502.012.470
1
7

Номер детали на чертеже:

7

кронштейн

Заводской номер: Н931.502.012.111 Количество на модель: 1
Н931.502.012.111
1
7

Номер детали на чертеже:

7

кронштейн

Заводской номер: Н931.502.012.101 Количество на модель: 1
Н931.502.012.101
1
8

Номер детали на чертеже:

8

винт шестигранный

Заводской номер: Х487.520.741.000 Количество на модель: 2
Х487.520.741.000
2
9

Номер детали на чертеже:

9

гайка

Заводской номер: Х434.102.240.000 Количество на модель: 2
Х434.102.240.000
2
10

Номер детали на чертеже:

10

шайба

Заводской номер: Х450.005.108.000 Количество на модель: 6
Х450.005.108.000
6
11

Номер детали на чертеже:

11

винт шестигранный

Заводской номер: Х490.522.300.000 Количество на модель: 3
Х490.522.300.000
3
12

Номер детали на чертеже:

12

Подшипник скольжения

Заводской номер: Х643.237.800.000 Количество на модель: 4
Х643.237.800.000
4
13

Номер детали на чертеже:

13

амортизатор газовый

Заводской номер: Н931.502.012.140 Количество на модель: 2
Н931.502.012.140
2
14

Номер детали на чертеже:

14

мост

Заводской номер: 931.502.012.070 Количество на модель: 4
931.502.012.070
4
15

Номер детали на чертеже:

15

болт цилиндрический

Заводской номер: Х485.005.000.000 Количество на модель: 4
Х485.005.000.000
4
16

Номер детали на чертеже:

16

Подшипник скольжения

Заводской номер: Х643.237.200.000 Количество на модель: 8
Х643.237.200.000
8
17

Номер детали на чертеже:

17

консоль сиденья

Заводской номер: Н931.502.012.012 Количество на модель: 1
Н931.502.012.012
1
18

Номер детали на чертеже:

18

винт шестигранный

Заводской номер: Х487.526.841.000 Количество на модель: 8
Х487.526.841.000
8
19

Номер детали на чертеже:

19

шайба упругая

Заводской номер: Х521.403.947.000 Количество на модель: 8
Х521.403.947.000
8
20

Номер детали на чертеже:

20

болт цилиндрический

Заводской номер: Х485.013.100.000 Количество на модель: 4
Х485.013.100.000
4
21

Номер детали на чертеже:

21

шайба

Заводской номер: 140.861.050.222 Количество на модель: 4
140.861.050.222
4
22

Номер детали на чертеже:

22

кронштейн

Заводской номер: 931.502.012.140 Количество на модель: 1
931.502.012.140
1
23

Номер детали на чертеже:

23

гайка

Заводской номер: Х434.102.440.000 Количество на модель: 3
Х434.102.440.000
3
24

Номер детали на чертеже:

24

шайба

Заводской номер: Х450.006.308.000 Количество на модель: 3
Х450.006.308.000
3
26

Номер детали на чертеже:

26

кольцо

Заводской номер: 931.502.011.390 Количество на модель: 1
931.502.011.390
1
27

Номер детали на чертеже:

27

раскос

Заводской номер: 931.502.012.850 Количество на модель: 1
931.502.012.850
1
29

Номер детали на чертеже:

29

шайба

Заводской номер: Х453.606.008.000 Количество на модель: 2
Х453.606.008.000
2
30

Номер детали на чертеже:

30

цапфа сферическая

Заводской номер: Х504.827.100.000 Количество на модель: 4
Х504.827.100.000
4
33

Номер детали на чертеже:

33

раскос

Заводской номер: 931.502.012.940 Количество на модель: 1
931.502.012.940
1
34

Номер детали на чертеже:

34

болт сферический

Заводской номер: Х466.024.300.000 Количество на модель: 1
Х466.024.300.000
1
