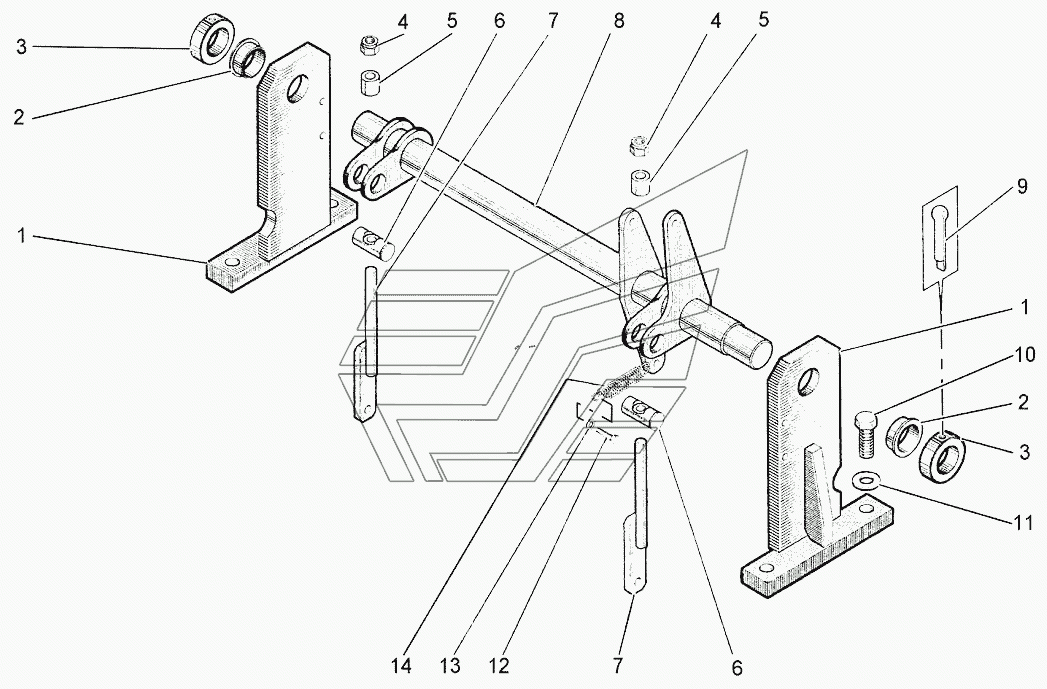

Установка ручного тормоза АТМ-5280. Каталог 2014г.

Привод АТМ-5280 Ручной тормоз АТМ-5280

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: 10002430 Количество на модель: 2
10002430
2
2

Номер детали на чертеже:

2

Подшипник скольжения

Заводской номер: 10001242 Количество на модель: 2
10001242
2
3

Номер детали на чертеже:

3

Кольцо

Заводской номер: 10001070 Количество на модель: 2
10001070
2
4

Номер детали на чертеже:

4

Гайка

Заводской номер: 10000132 Количество на модель: 2
10000132
2
5

Номер детали на чертеже:

5

Втулка

Заводской номер: 10002020 Количество на модель: 2
10002020
2
6

Номер детали на чертеже:

6

Палец

Заводской номер: 10002431 Количество на модель: 2
10002431
2
7

Номер детали на чертеже:

7

Тяга

Заводской номер: 10002432 Количество на модель: 2
10002432
2
8

Номер детали на чертеже:

8

Вал

Заводской номер: 10002424 Количество на модель: 1
10002424
1
9

Номер детали на чертеже:

9

Шплинт

Заводской номер: 10002672 Количество на модель: 2
10002672
2
10

Номер детали на чертеже:

10

Болт

Заводской номер: 10002084 Количество на модель: 4
10002084
4
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 10001909 Количество на модель: 4
10001909
4
12

Номер детали на чертеже:

12

Болт

Заводской номер: 10002285 Количество на модель: 2
10002285
2
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 10001530 Количество на модель: 2
10001530
2
14

Номер детали на чертеже:

14

Пружина

Заводской номер: 10002497 Количество на модель: 1
10002497
1
