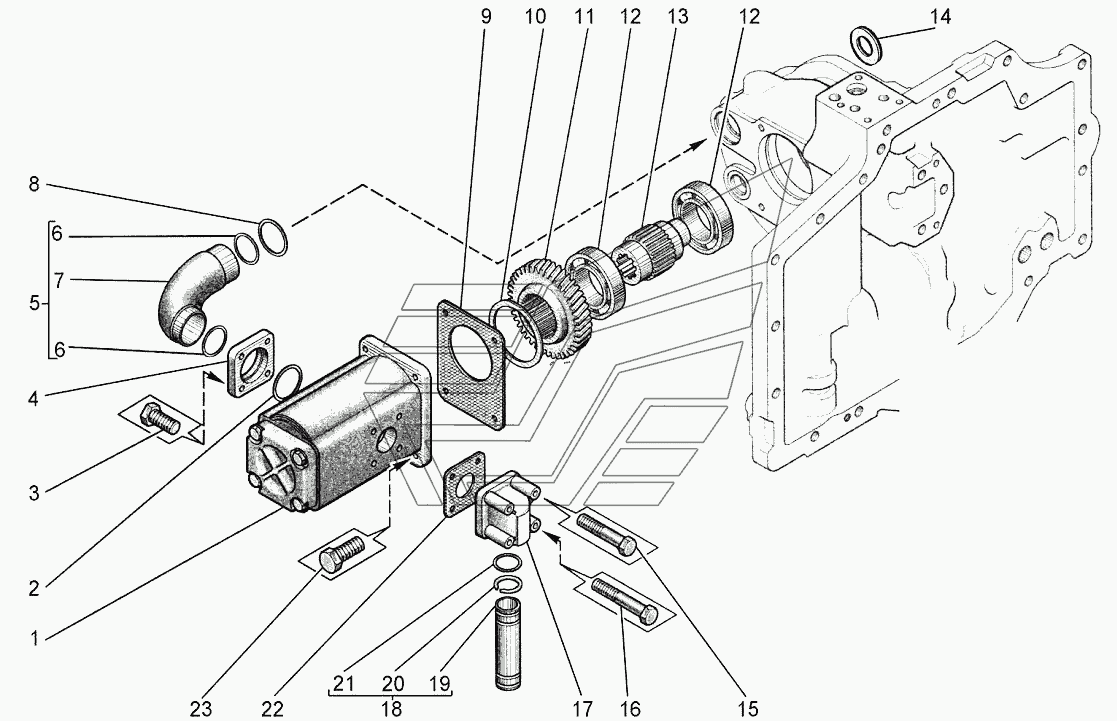

Привод насоса АТМ-5280. Каталог 2014г.

Привод насоса АТМ-5280 Установка гидросистемы АТМ-5280

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

8

8

8

8

9

10

10

10

10

10

10

10

10

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Насос

Заводской номер: 90000091 Количество на модель: 1

90000091

1

2

Номер детали на чертеже:

2

Кольцо

Заводской номер: 10005516 Количество на модель: 1

10005516

1

3

Номер детали на чертеже:

3

Болт

Заводской номер: 90000069 Количество на модель: 4

90000069

4

4

Номер детали на чертеже:

4

Фланец

Заводской номер: 90000064 Количество на модель: 1

90000064

1

5

Номер детали на чертеже:

5

Патрубок

Заводской номер: 10005134 Количество на модель: 1

10005134

1

6

Номер детали на чертеже:

6

Кольцо

Заводской номер: 10005517 Количество на модель: 2

10005517

2

7

Номер детали на чертеже:

7

Патрубок

Заводской номер: Патрубок Количество на модель: 1

Патрубок

1

8

Номер детали на чертеже:

8

Шайба

Заводской номер: 90000086 Количество на модель: 1

90000086

1

8

Номер детали на чертеже:

8

Шайба

Заводской номер: 90000088 Количество на модель: 1

90000088

1

8

Номер детали на чертеже:

8

Шайба

Заводской номер: 90000084 Количество на модель: 1

90000084

1

8

Номер детали на чертеже:

8

Шайба

Заводской номер: 90000087 Количество на модель: 1

90000087

1

8

Номер детали на чертеже:

8

Шайба

Заводской номер: 90000085 Количество на модель: 1

90000085

1

9

Номер детали на чертеже:

9

Прокладка

Заводской номер: 90000090 Количество на модель: 1

90000090

1

10

Номер детали на чертеже:

10

Шайба регулировочная

Заводской номер: 90000030 Количество на модель: 1

90000030

1

10

Номер детали на чертеже:

10

Шайба регулировочная

Заводской номер: 90000031 Количество на модель: 1

90000031

1

10

Номер детали на чертеже:

10

Шайба регулировочная

Заводской номер: 90000032 Количество на модель: 1

90000032

1

10

Номер детали на чертеже:

10

Шайба регулировочная

Заводской номер: 90000035 Количество на модель: 1

90000035

1

10

Номер детали на чертеже:

10

Шайба регулировочная

Заводской номер: 90000036 Количество на модель: 1

90000036

1

10

Номер детали на чертеже:

10

Шайба регулировочная

Заводской номер: 90000033 Количество на модель: 1

90000033

1

10

Номер детали на чертеже:

10

Шайба регулировочная

Заводской номер: 90000034 Количество на модель: 1

90000034

1

10

Номер детали на чертеже:

10

Шайба регулировочная

Заводской номер: 90000039 Количество на модель: 1

90000039

1

10

Номер детали на чертеже:

10

Шайба регулировочная

Заводской номер: 90000038 Количество на модель: 1

90000038

1

10

Номер детали на чертеже:

10

Шайба регулировочная

Заводской номер: 90000037 Количество на модель: 1

90000037

1

11

Номер детали на чертеже:

11

Шестерня

Заводской номер: 90000089 Количество на модель: 1

90000089

1

12

Номер детали на чертеже:

12

Подшипник шариковый

Заводской номер: 90000027 Количество на модель: 2

90000027

2

13

Номер детали на чертеже:

13

Валик

Заводской номер: 90000028 Количество на модель: 1

90000028

1

14

Номер детали на чертеже:

14

Шайба

Заводской номер: 90000063 Количество на модель: 1

90000063

1

15

Номер детали на чертеже:

15

Болт

Заводской номер: 90000071 Количество на модель: 2

90000071

2

16

Номер детали на чертеже:

16

Болт

Заводской номер: 90000072 Количество на модель: 2

90000072

2

17

Номер детали на чертеже:

17

Коллектор

Заводской номер: 90000070 Количество на модель: 1

90000070

1

18

Номер детали на чертеже:

18

Труба

Заводской номер: 90000073 Количество на модель: 1

90000073

1

19

Номер детали на чертеже:

19

Труба

Заводской номер: 90000074 Количество на модель: 1

90000074

1

20

Номер детали на чертеже:

20

Кольцо стопорное

Заводской номер: 90000076 Количество на модель: 2

90000076

2

21

Номер детали на чертеже:

21

Кольцо

Заводской номер: 90000075 Количество на модель: 2

90000075

2

22

Номер детали на чертеже:

22

Прокладка

Заводской номер: АТM0905522 Количество на модель: 1

АТM0905522

1

23

Номер детали на чертеже:

23

Болт

Заводской номер: 90000092 Количество на модель: 4

90000092

4
