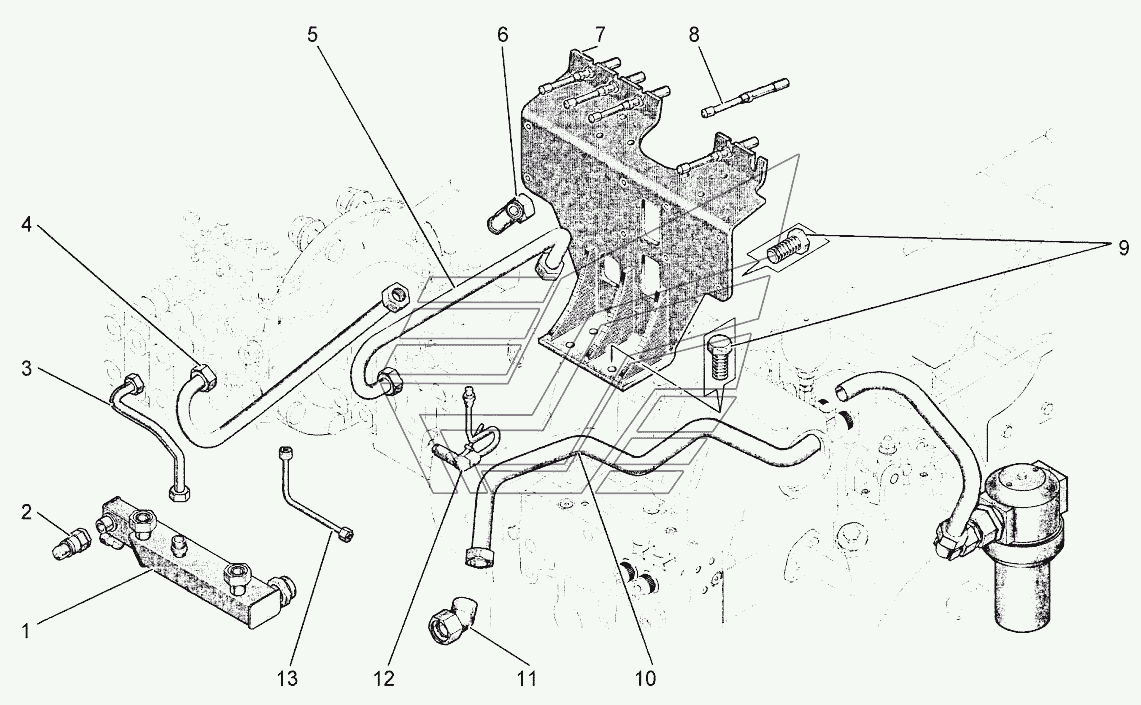

Установка гидросистемы АТМ-5280. Каталог 2014г.

Установка гидросистемы АТМ-5280 Установка гидросистемы АТМ-5280

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Коллектор

Заводской номер: 10002386 Количество на модель: 1
10002386
1
2

Номер детали на чертеже:

2

Клапан

Заводской номер: 10001102 Количество на модель: 1
10001102
1
3

Номер детали на чертеже:

3

Трубопровод

Заводской номер: 10001664 Количество на модель: 1
10001664
1
4

Номер детали на чертеже:

4

Трубопровод

Заводской номер: 10001130 Количество на модель: 1
10001130
1
5

Номер детали на чертеже:

5

Трубопровод

Заводской номер: 10001129 Количество на модель: 1
10001129
1
6

Номер детали на чертеже:

6

Тройник

Заводской номер: 10001006 Количество на модель: 1
10001006
1
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: 10001214 Количество на модель: 1
10001214
1
8

Номер детали на чертеже:

8

Трос

Заводской номер: 10001839 Количество на модель: 5
10001839
5
9

Номер детали на чертеже:

9

Болт

Заводской номер: 10001520 Количество на модель: 8
10001520
8
10

Номер детали на чертеже:

10

Трубопровод

Заводской номер: 10002630 Количество на модель: 1
10002630
1
11

Номер детали на чертеже:

11

Угольник

Заводской номер: 10002352 Количество на модель: 1
10002352
1
12

Номер детали на чертеже:

12

Тройник

Заводской номер: 10001136 Количество на модель: 1
10001136
1
13

Номер детали на чертеже:

13

Трубопровод

Заводской номер: 10001141 Количество на модель: 1
10001141
1
Установка гидросистемы АТМ-5280 Установка гидросистемы АТМ-5280
