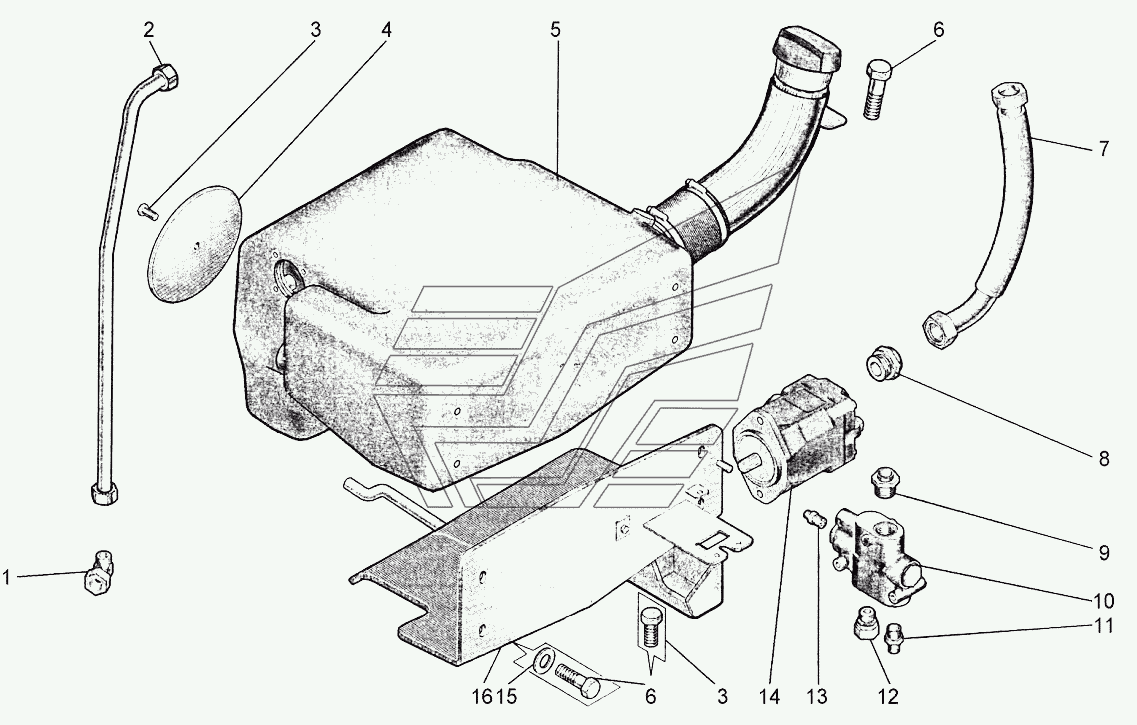

Установка гидросистемы АТМ-5280. Каталог 2014г.

Установка гидросистемы АТМ-5280 Установка гидросистемы АТМ-5280

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Штуцер

Заводской номер: 10001003 Количество на модель: 1
10001003
1
2

Номер детали на чертеже:

2

Труба

Заводской номер: 10001120 Количество на модель: 1
10001120
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: 10001922 Количество на модель: 1
10001922
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 10001307 Количество на модель: 1
10001307
1
5

Номер детали на чертеже:

5

Бак рабочей жидкости

Заводской номер: 10001812 Количество на модель: 1
10001812
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: 10004684 Количество на модель: 2
10004684
2
7

Номер детали на чертеже:

7

Заборный рукав

Заводской номер: 10001300 Количество на модель: 1
10001300
1
8

Номер детали на чертеже:

8

Штуцер

Заводской номер: 10001018 Количество на модель: 1
10001018
1
9

Номер детали на чертеже:

9

Штуцер

Заводской номер: 10001002 Количество на модель: 1
10001002
1
10

Номер детали на чертеже:

10

Клапан приоритетный

Заводской номер: 10001045 Количество на модель: 1
10001045
1
11

Номер детали на чертеже:

11

Штуцер

Заводской номер: 10000313 Количество на модель: 1
10000313
1
12

Номер детали на чертеже:

12

Штуцер

Заводской номер: 10001013 Количество на модель: 1
10001013
1
13

Номер детали на чертеже:

13

Штуцер

Заводской номер: 10000315 Количество на модель: 1
10000315
1
14

Номер детали на чертеже:

14

Насос

Заводской номер: 10001043 Количество на модель: 1
10001043
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 10004987 Количество на модель: 4
10004987
4
16

Номер детали на чертеже:

16

Кронштейн

Заводской номер: 10009041 Количество на модель: 1
10009041
1
Установка гидросистемы АТМ-5280 Установка гидросистемы АТМ-5280
