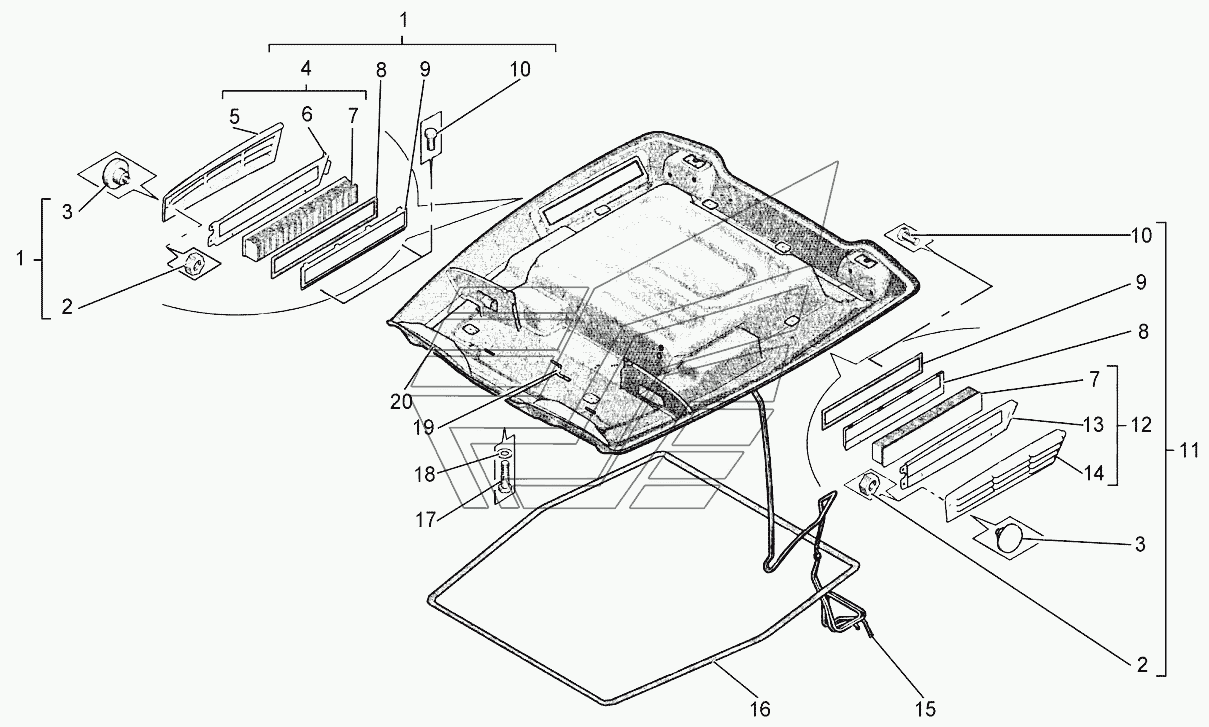

Установка панели крыши внутренней АТМ-5280. Каталог 2014г.

Управление гидрораспределителем АТМ-5280 Установка панели крыши внутренней АТМ-5280

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Установка жалюзи правой

Заводской номер: 10004270 Количество на модель: 1
10004270
1
2

Номер детали на чертеже:

2

Гайка

Заводской номер: 10005158 Количество на модель: 2
10005158
2
3

Номер детали на чертеже:

3

Винт декоративный

Заводской номер: 10002656 Количество на модель: 2
10002656
2
4

Номер детали на чертеже:

4

Жалюзи правые

Заводской номер: 10002655 Количество на модель: 1
10002655
1
5

Номер детали на чертеже:

5

Облицовка жалюзи

Заводской номер: KPP51603 Количество на модель: 1
KPP51603
1
6

Номер детали на чертеже:

6

Каркас жалюзи

Заводской номер: KPP51883 Количество на модель: 1
KPP51883
1
7

Номер детали на чертеже:

7

Фильтр

Заводской номер: 10000976 Количество на модель: 2
10000976
2
8

Номер детали на чертеже:

8

Уплотнение

Заводской номер: 10005233 Количество на модель: 2
10005233
2
9

Номер детали на чертеже:

9

Рамка

Заводской номер: 10004272 Количество на модель: 2
10004272
2
10

Номер детали на чертеже:

10

Болт

Заводской номер: 10000988 Количество на модель: 4
10000988
4
11

Номер детали на чертеже:

11

Установка жалюзи левой

Заводской номер: 10004271 Количество на модель: 1
10004271
1
12

Номер детали на чертеже:

12

Жалюзи левые

Заводской номер: 10002657 Количество на модель: 1
10002657
1
13

Номер детали на чертеже:

13

Каркас жалюзи

Заводской номер: KPP51773 Количество на модель: 1
KPP51773
1
14

Номер детали на чертеже:

14

Облицовка жалюзи

Заводской номер: KPP51606 Количество на модель: 1
KPP51606
1
15

Номер детали на чертеже:

15

Трубка

Заводской номер: 10002774 Количество на модель: 1
10002774
1
16

Номер детали на чертеже:

16

Уплотнение крыши кабины

Заводской номер: 10002474 Количество на модель: 1
10002474
1
17

Номер детали на чертеже:

17

Болт

Заводской номер: 10002049 Количество на модель: 8
10002049
8
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 10001843 Количество на модель: 8
10001843
8
19

Номер детали на чертеже:

19

Держатель

Заводской номер: 10002658 Количество на модель: 1
10002658
1
20

Номер детали на чертеже:

20

Крыша кабины

Заводской номер: 10006552 Количество на модель: 1
10006552
1
