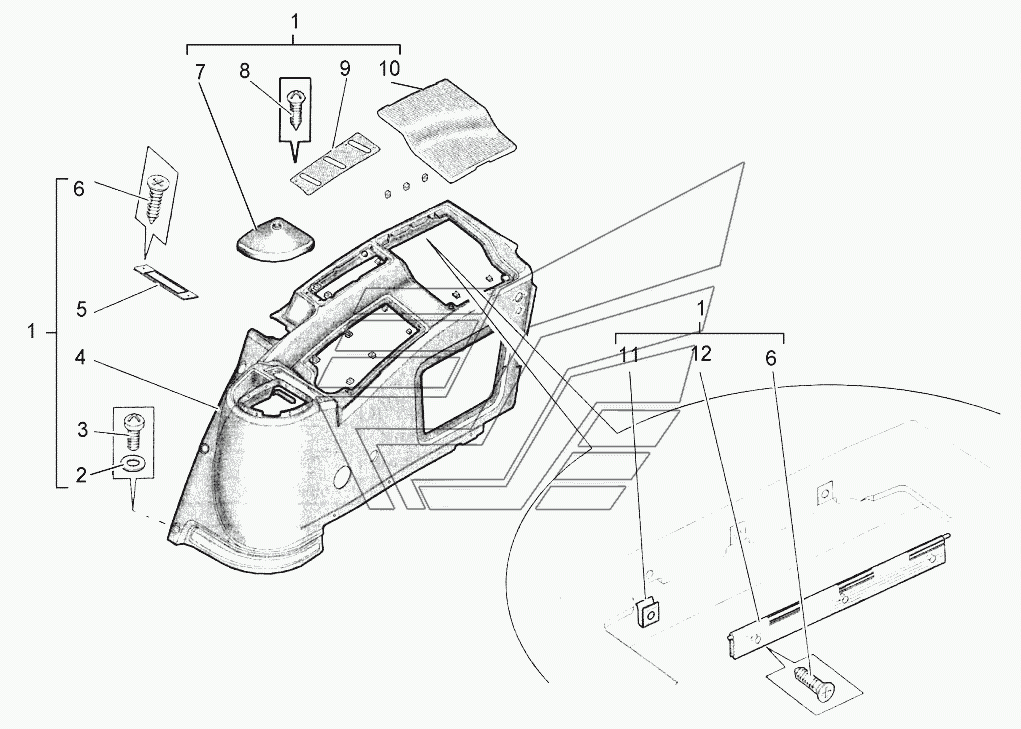

Установка боковых панелей АТМ-5280. Каталог 2014г.

Установка пола кабины АТМ-5280 Установка боковых панелей АТМ-5280

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Панель боковая

Заводской номер: 10004255 Количество на модель: 1
10004255
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 10001523 Количество на модель: 7
10001523
7
3

Номер детали на чертеже:

3

Винт

Заводской номер: 10004929 Количество на модель: 7
10004929
7
4

Номер детали на чертеже:

4

Панель

Заводской номер: 10001628 Количество на модель: 1
10001628
1
5

Номер детали на чертеже:

5

Шильд

Заводской номер: 10002665 Количество на модель: 1
10002665
1
6

Номер детали на чертеже:

6

Винт

Заводской номер: ВинтМ4-8 Количество на модель: 2
ВинтМ4-8
2
7

Номер детали на чертеже:

7

Облицовка

Заводской номер: 10002671 Количество на модель: 1
10002671
1
8

Номер детали на чертеже:

8

Винт

Заводской номер: 10002724 Количество на модель: 12
10002724
12
9

Номер детали на чертеже:

9

Шильд

Заводской номер: 10002506 Количество на модель: 1
10002506
1
10

Номер детали на чертеже:

10

Крышка

Заводской номер: 10001821 Количество на модель: 1
10001821
1
11

Номер детали на чертеже:

11

Скоба

Заводской номер: 10002454 Количество на модель: 17
10002454
17
12

Номер детали на чертеже:

12

Петля

Заводской номер: 10002666 Количество на модель: 1
10002666
1
