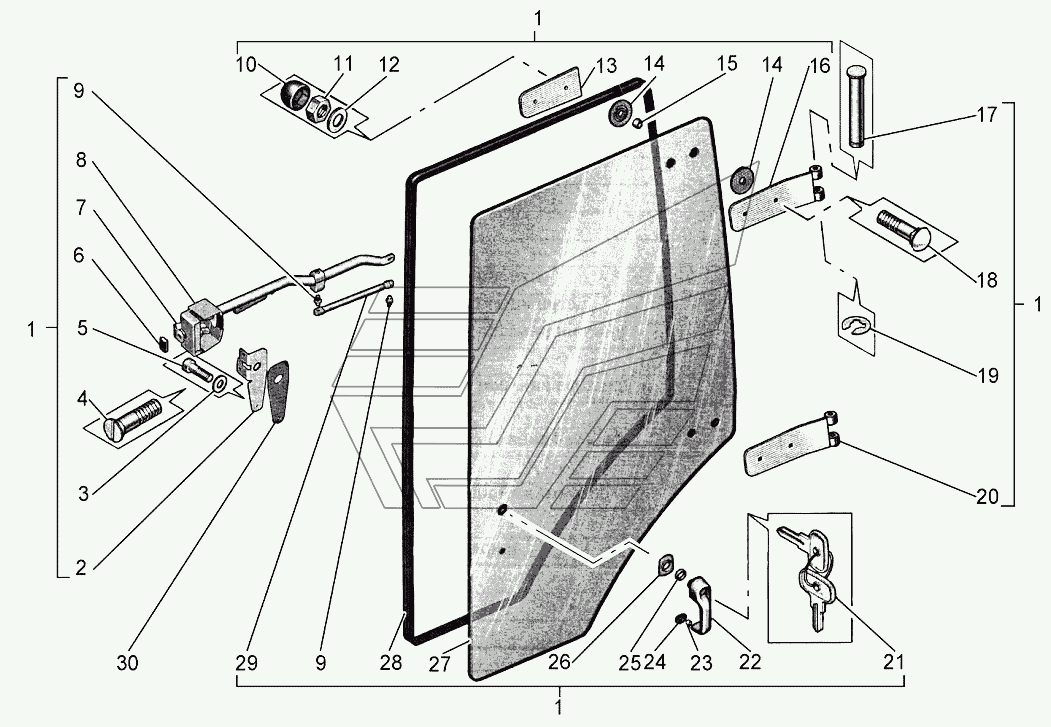

Установка двери левой АТМ-5280. Каталог 2014г.

Установка стекла заднего левого АТМ-5280 Замок с поручнем АТМ-5280

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Дверь

Заводской номер: 10004289 Количество на модель: 1

10004289

1

2

Номер детали на чертеже:

2

Прокладка

Заводской номер: 10000591 Количество на модель: 1

10000591

1

3

Номер детали на чертеже:

3

Шайба

Заводской номер: 10001509 Количество на модель: 1

10001509

1

4

Номер детали на чертеже:

4

Винт

Заводской номер: 10002200 Количество на модель: 2

10002200

2

5

Номер детали на чертеже:

5

Винт

Заводской номер: 10004989 Количество на модель: 1

10004989

1

6

Номер детали на чертеже:

6

Пластина

Заводской номер: 10000607 Количество на модель: 1

10000607

1

7

Номер детали на чертеже:

7

Защелка

Заводской номер: 10000594 Количество на модель: 1

10000594

1

8

Номер детали на чертеже:

8

Замок с поручнем

Заводской номер: 10000582 Количество на модель: 1

10000582

1

9

Номер детали на чертеже:

9

Цапфа сферическая

Заводской номер: КPPT4163 Количество на модель: 1

КPPT4163

1

10

Номер детали на чертеже:

10

Колпак декоративный

Заводской номер: 10000548 Количество на модель: 4

10000548

4

11

Номер детали на чертеже:

11

Гайка

Заводской номер: 10001632 Количество на модель: 4

10001632

4

12

Номер детали на чертеже:

12

Шайба

Заводской номер: 10001523 Количество на модель: 4

10001523

4

13

Номер детали на чертеже:

13

Планка

Заводской номер: 10000581 Количество на модель: 2

10000581

2

14

Номер детали на чертеже:

14

Шайба

Заводской номер: 10000579 Количество на модель: 8

10000579

8

15

Номер детали на чертеже:

15

Втулка

Заводской номер: 10000580 Количество на модель: 4

10000580

4

16

Номер детали на чертеже:

16

Провод

Заводской номер: 10001090 Количество на модель: 1

10001090

1

17

Номер детали на чертеже:

17

Ось

Заводской номер: 10000602 Количество на модель: 2

10000602

2

18

Номер детали на чертеже:

18

Винт

Заводской номер: 10002187 Количество на модель: 4

10002187

4

19

Номер детали на чертеже:

19

Кольцо стопорное

Заводской номер: АТM0911519 Количество на модель: 2

АТM0911519

2

20

Номер детали на чертеже:

20

Петля

Заводской номер: 10002560 Количество на модель: 1

10002560

1

21

Номер детали на чертеже:

21

Ключ

Заводской номер: 10000590 Количество на модель: 1

10000590

1

22

Номер детали на чертеже:

22

Ручка двери

Заводской номер: 10000583 Количество на модель: 1

10000583

1

23

Номер детали на чертеже:

23

Втулка гаечная

Заводской номер: 10000588 Количество на модель: 1

10000588

1

24

Номер детали на чертеже:

24

Пластина

Заводской номер: 10000586 Количество на модель: 1

10000586

1

25

Номер детали на чертеже:

25

Втулка

Заводской номер: 10000589 Количество на модель: 1

10000589

1

26

Номер детали на чертеже:

26

Пластина

Заводской номер: 10000587 Количество на модель: 1

10000587

1

27

Номер детали на чертеже:

27

Дверь левая

Заводской номер: 10000576 Количество на модель: 1

10000576

1

28

Номер детали на чертеже:

28

Уплотнитель

Заводской номер: 10001572 Количество на модель: 1

10001572

1

29

Номер детали на чертеже:

29

Пружина газовая

Заводской номер: 10001809 Количество на модель: 1

10001809

1

30

Номер детали на чертеже:

30

Кронштейн

Заводской номер: 10002648 Количество на модель: 1

10002648

1
