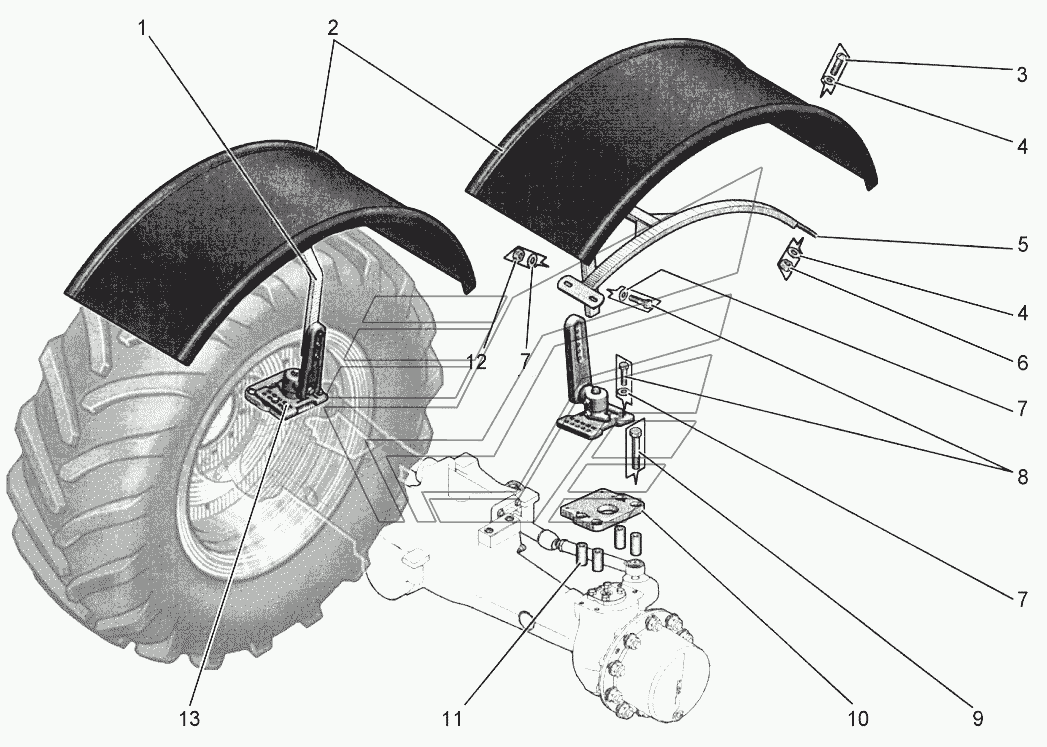

Установка крыльев АТМ-5280. Каталог 2014г.

Замок с поручнем АТМ-5280 Установка капота и кожухов АТМ-5280

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: 10004024 Количество на модель: 1
10004024
1
2

Номер детали на чертеже:

2

Крыло

Заводской номер: 10003762 Количество на модель: 2
10003762
2
3

Номер детали на чертеже:

3

Винт

Заводской номер: 10004811 Количество на модель: 8
10004811
8
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 10001523 Количество на модель: 16
10001523
16
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: 10004999 Количество на модель: 1
10004999
1
6

Номер детали на чертеже:

6

Гайка

Заводской номер: 10005603 Количество на модель: 8
10005603
8
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 10002225 Количество на модель: 16
10002225
16
8

Номер детали на чертеже:

8

Болт

Заводской номер: 10001616 Количество на модель: 4
10001616
4
9

Номер детали на чертеже:

9

Болт

Заводской номер: 10004504 Количество на модель: 8
10004504
8
10

Номер детали на чертеже:

10

Пластина

Заводской номер: 10004496 Количество на модель: 2
10004496
2
11

Номер детали на чертеже:

11

Втулка

Заводской номер: KPP53341 Количество на модель: 8
KPP53341
8
12

Номер детали на чертеже:

12

Гайка

Заводской номер: 10001259 Количество на модель: 4
10001259
4
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: 10004500 Количество на модель: 1
10004500
1
