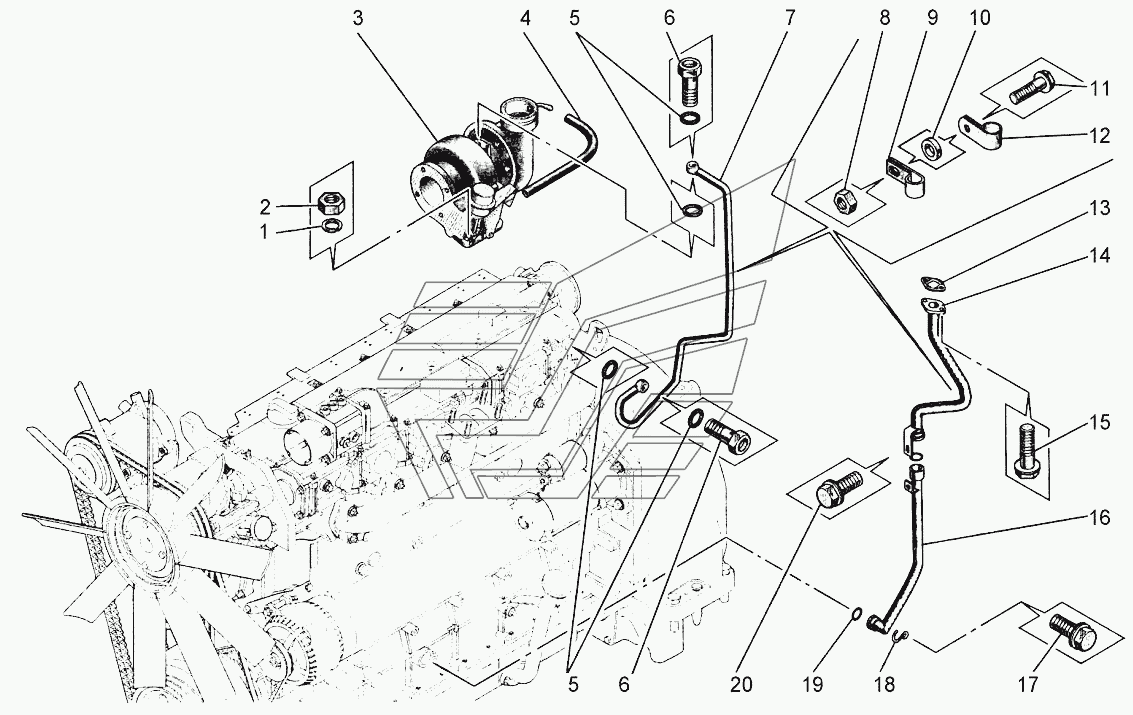

Установка турбокомпрессора АТМ-5280. Каталог 2014г.

Установка трубопроводов АТМ-5280 Установка подогревателя АТМ-5280

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шайба

Заводской номер: АТM0921701 Количество на модель: 4
АТM0921701
4
2

Номер детали на чертеже:

2

Гайка

Заводской номер: АТM0921702 Количество на модель: 4
АТM0921702
4
3

Номер детали на чертеже:

3

Турбокомпрессор

Заводской номер: АТM0921703 Количество на модель: 1
АТM0921703
1
4

Номер детали на чертеже:

4

Рукав

Заводской номер: АТM0921704 Количество на модель: 1
АТM0921704
1
5

Номер детали на чертеже:

5

Кольцо

Заводской номер: 90001524 Количество на модель: 4
90001524
4
6

Номер детали на чертеже:

6

Штуцер

Заводской номер: 90001491 Количество на модель: 2
90001491
2
7

Номер детали на чертеже:

7

Трубопровод

Заводской номер: 90001896 Количество на модель: 1
90001896
1
8

Номер детали на чертеже:

8

Гайка

Заводской номер: 90001897 Количество на модель: 1
90001897
1
9

Номер детали на чертеже:

9

Хомут

Заводской номер: 90001900 Количество на модель: 1
90001900
1
10

Номер детали на чертеже:

10

Втулка

Заводской номер: 90001898 Количество на модель: 1
90001898
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: 90001899 Количество на модель: 1
90001899
1
12

Номер детали на чертеже:

12

Хомут

Заводской номер: 90001901 Количество на модель: 1
90001901
1
13

Номер детали на чертеже:

13

Прокладка

Заводской номер: 10002710 Количество на модель: 1
10002710
1
14

Номер детали на чертеже:

14

Трубопровод

Заводской номер: АТM0921714 Количество на модель: 1
АТM0921714
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: 90001529 Количество на модель: 2
90001529
2
16

Номер детали на чертеже:

16

Трубопровод

Заводской номер: АТM0921716 Количество на модель: 1
АТM0921716
1
17

Номер детали на чертеже:

17

Болт

Заводской номер: 90001538 Количество на модель: 1
90001538
1
18

Номер детали на чертеже:

18

Фиксатор

Заводской номер: 90001906 Количество на модель: 1
90001906
1
19

Номер детали на чертеже:

19

Кольцо

Заводской номер: 90001905 Количество на модель: 2
90001905
2
20

Номер детали на чертеже:

20

Болт

Заводской номер: 90001525 Количество на модель: 1
90001525
1
