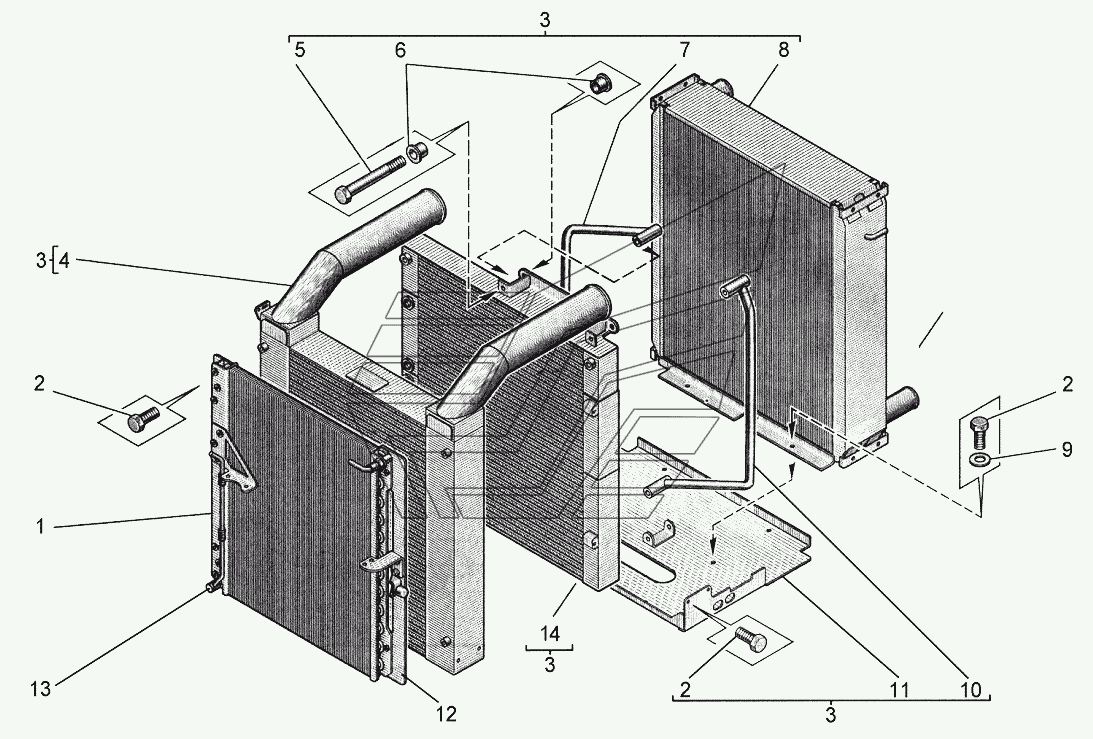

Установка блока радиаторов АТМ-5280. Каталог 2014г.

Установка блока радиаторов АТМ-5280 Установка патрубков радиатора АТМ-5280

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Конденсатор

Заводской номер: 10004532 Количество на модель: 1
10004532
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 10002157 Количество на модель: 3
10002157
3
3

Номер детали на чертеже:

3

Блок радиаторов

Заводской номер: 10001151 Количество на модель: 1
10001151
1
4

Номер детали на чертеже:

4

Радиатор воздушный

Заводской номер: 10010912 Количество на модель: 1
10010912
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 10005566 Количество на модель: 4
10005566
4
6

Номер детали на чертеже:

6

Втулка

Заводской номер: KPP50259 Количество на модель: 8
KPP50259
8
7

Номер детали на чертеже:

7

Трубка

Заводской номер: KPP50250 Количество на модель: 1
KPP50250
1
8

Номер детали на чертеже:

8

Радиатор водяной

Заводской номер: 90003022 Количество на модель: 1
90003022
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 10001523 Количество на модель: 2
10001523
2
11

Номер детали на чертеже:

11

Поддон

Заводской номер: KPP50183 Количество на модель: 1
KPP50183
1
12

Номер детали на чертеже:

12

Пластина

Заводской номер: 10007276 Количество на модель: 1
10007276
1
13

Номер детали на чертеже:

13

Пластина

Заводской номер: 10007275 Количество на модель: 1
10007275
1
14

Номер детали на чертеже:

14

Радиатор охлаждения масла и топлива

Заводской номер: KPP50192 Количество на модель: 1
KPP50192
1
