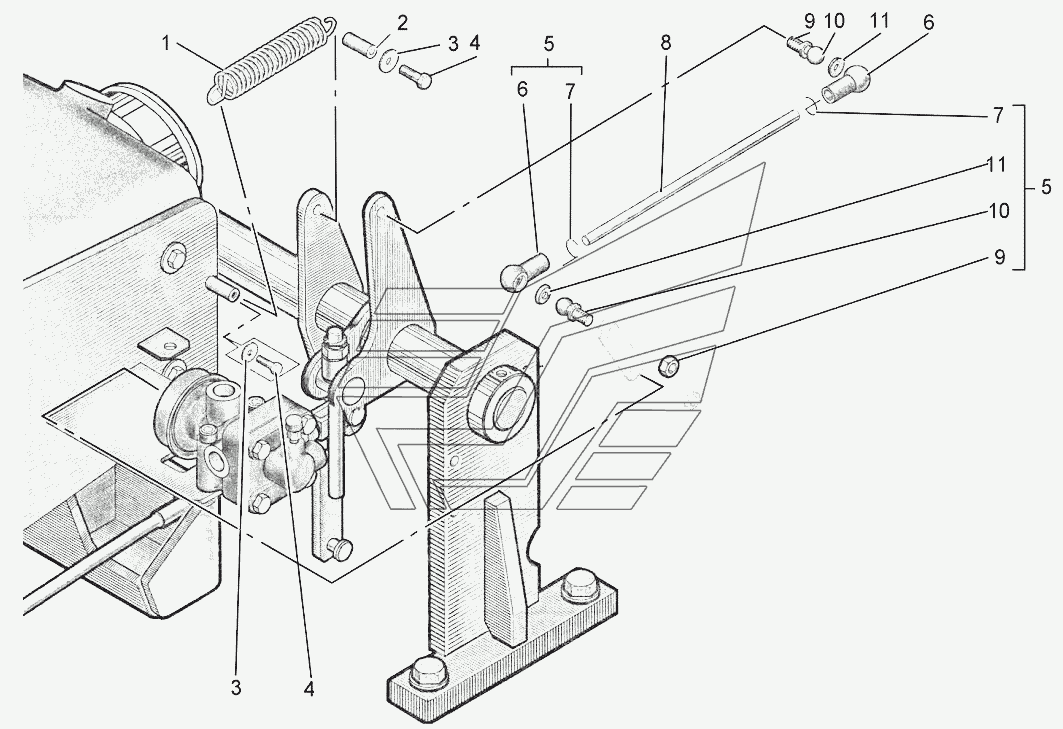

Установка стойки трансмиссии АТМ-5280. Каталог 2014г.

Трансмиссия 10001339 АТМ-5280 Установка гидромуфты АТМ-5280

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Пружина

Заводской номер: 10002497 Количество на модель: 1
10002497
1
2

Номер детали на чертеже:

2

Втулка

Заводской номер: 10004681 Количество на модель: 1
10004681
1
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 10001530 Количество на модель: 2
10001530
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: 10002285 Количество на модель: 1
10002285
1
5

Номер детали на чертеже:

5

Штуцер

Заводской номер: 10000494 Количество на модель: 2
10000494
2
6

Номер детали на чертеже:

6

Сферическая цапфа

Заводской номер: КPPT1541 Количество на модель: 2
КPPT1541
2
7

Номер детали на чертеже:

7

Стопор

Заводской номер: КPPT3872 Количество на модель: 2
КPPT3872
2
8

Номер детали на чертеже:

8

Тяга

Заводской номер: 10001066 Количество на модель: 1
10001066
1
9

Номер детали на чертеже:

9

Гайка

Заводской номер: ГайкаM8-8 Количество на модель: 2
ГайкаM8-8
2
10

Номер детали на чертеже:

10

Сферическая цапфа

Заводской номер: КPPT1539 Количество на модель: 2
КPPT1539
2
11

Номер детали на чертеже:

11

Шайба

Заводской номер: КPPT3870 Количество на модель: 2
КPPT3870
2
