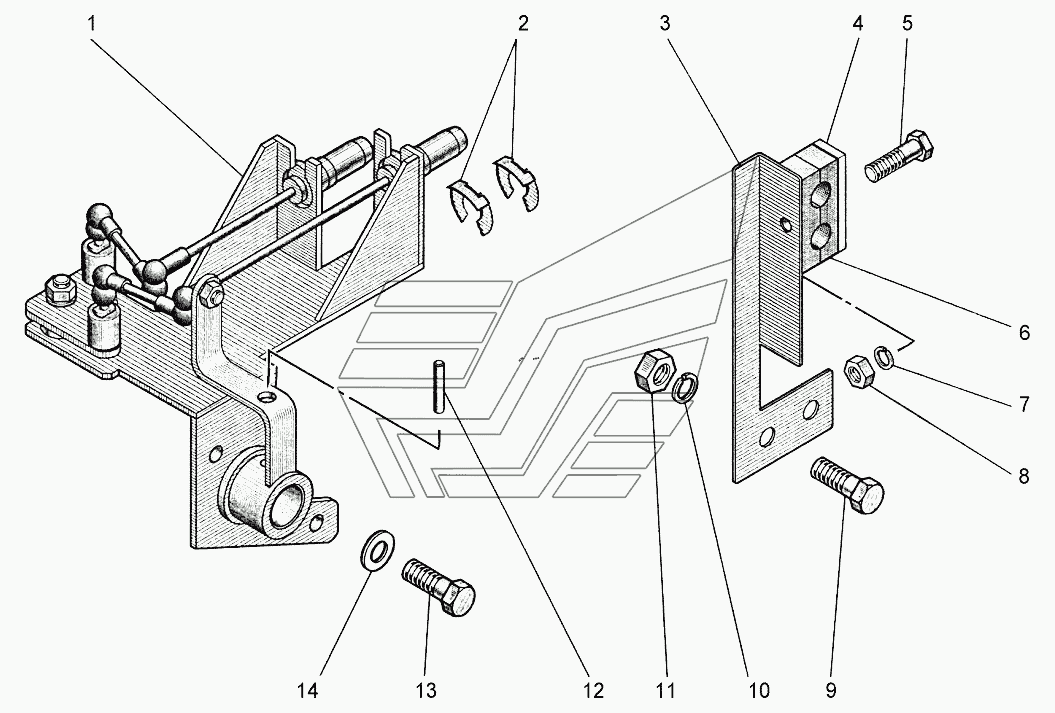

Система переключения передач АТМ-5280. Каталог 2014г.

Система переключения передач АТМ-5280 Картер задней оси АТМ-5280

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Механизм переключения

Заводской номер: 10002769 Количество на модель: 1
10002769
1
2

Номер детали на чертеже:

2

Фиксатор

Заводской номер: 10007976 Количество на модель: 2
10007976
2
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: 10005492 Количество на модель: 1
10005492
1
4

Номер детали на чертеже:

4

Пластина верхняя

Заводской номер: 10003249 Количество на модель: 1
10003249
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 10002223 Количество на модель: 1
10002223
1
6

Номер детали на чертеже:

6

Зажим трубный

Заводской номер: 10003248 Количество на модель: 1
10003248
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 10001523 Количество на модель: 1
10001523
1
8

Номер детали на чертеже:

8

Гайка

Заводской номер: 10001632 Количество на модель: 1
10001632
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: БолтM12х55-8.8 Количество на модель: 2
БолтM12х55-8.8
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 10002225 Количество на модель: 4
10002225
4
11

Номер детали на чертеже:

11

Гайка

Заводской номер: 10001259 Количество на модель: 2
10001259
2
12

Номер детали на чертеже:

12

Шплинт

Заводской номер: 10004022 Количество на модель: 1
10004022
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: 10002100 Количество на модель: 2
10002100
2
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 10004807 Количество на модель: 2
10004807
2
Система переключения передач АТМ-5280 Картер задней оси АТМ-5280
