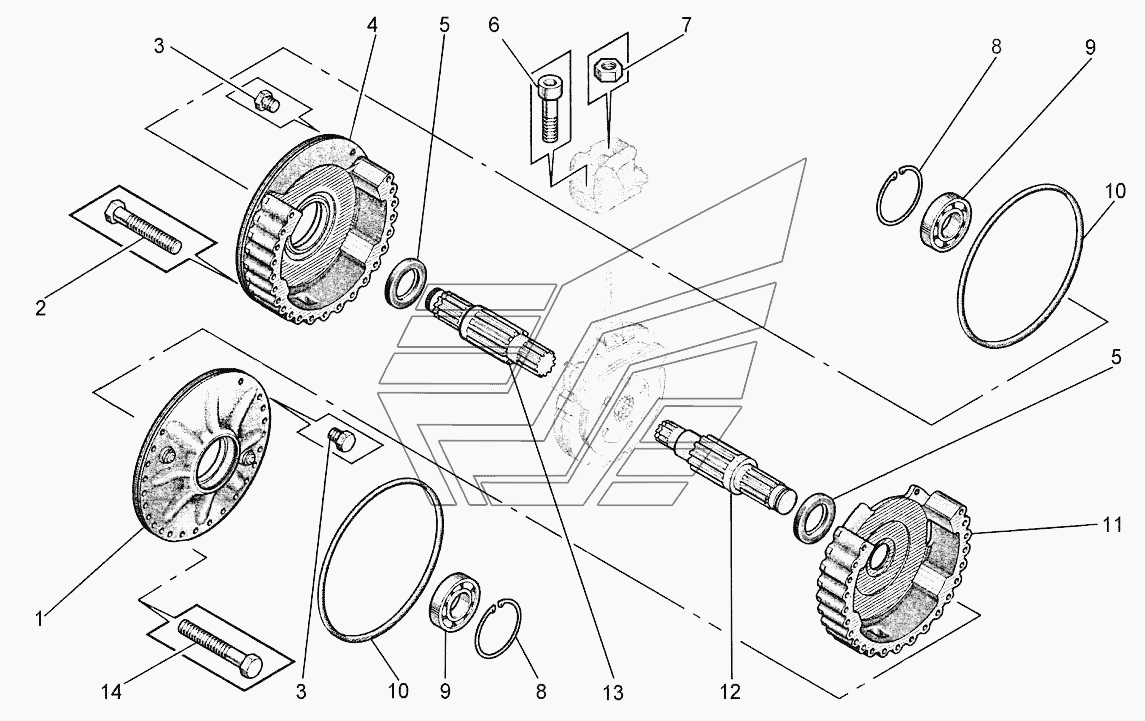

Привод АТМ-5280. Каталог 2014г.

Привод АТМ-5280 Привод АТМ-5280

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Крышка тормозной коробки

Заводской номер: 90001322 Количество на модель: 1

90001322

1

2

Номер детали на чертеже:

2

Болт

Заводской номер: 90001325 Количество на модель: 22

90001325

22

3

Номер детали на чертеже:

3

Болт

Заводской номер: БолтМ12x10-45Н Количество на модель: 2

БолтМ12x10-45Н

2

4

Номер детали на чертеже:

4

Тормозная коробка

Заводской номер: 90001315 Количество на модель: 1

90001315

1

5

Номер детали на чертеже:

5

Манжета

Заводской номер: 90001312 Количество на модель: 2

90001312

2

6

Номер детали на чертеже:

6

Болт

Заводской номер: 90001320 Количество на модель: 3

90001320

3

7

Номер детали на чертеже:

7

Гайка

Заводской номер: 90001321 Количество на модель: 2

90001321

2

8

Номер детали на чертеже:

8

Кольцо стопорное

Заводской номер: 90001311 Количество на модель: 2

90001311

2

9

Номер детали на чертеже:

9

Подшипник шариковый

Заводской номер: 90001307 Количество на модель: 2

90001307

2

10

Номер детали на чертеже:

10

Кольцо

Заводской номер: 90001324 Количество на модель: 2

90001324

2

11

Номер детали на чертеже:

11

Тормозная коробка

Заводской номер: 90001313 Количество на модель: 1

90001313

1

12

Номер детали на чертеже:

12

Валик

Заводской номер: 90001309 Количество на модель: 1

90001309

1

13

Номер детали на чертеже:

13

Валик

Заводской номер: 90001308 Количество на модель: 1

90001308

1

14

Номер детали на чертеже:

14

Болт

Заводской номер: 90001326 Количество на модель: 22

90001326

22
