Дифференциал АТМ-5280. Каталог 2014г.

Дифференциал АТМ-5280 Вал увеличения мощности АТМ-5280

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

6

6

6

6

6

6

6

6

6

6

6

6

6

6

6

6

6

6

6

6

6

6

6

6

7

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

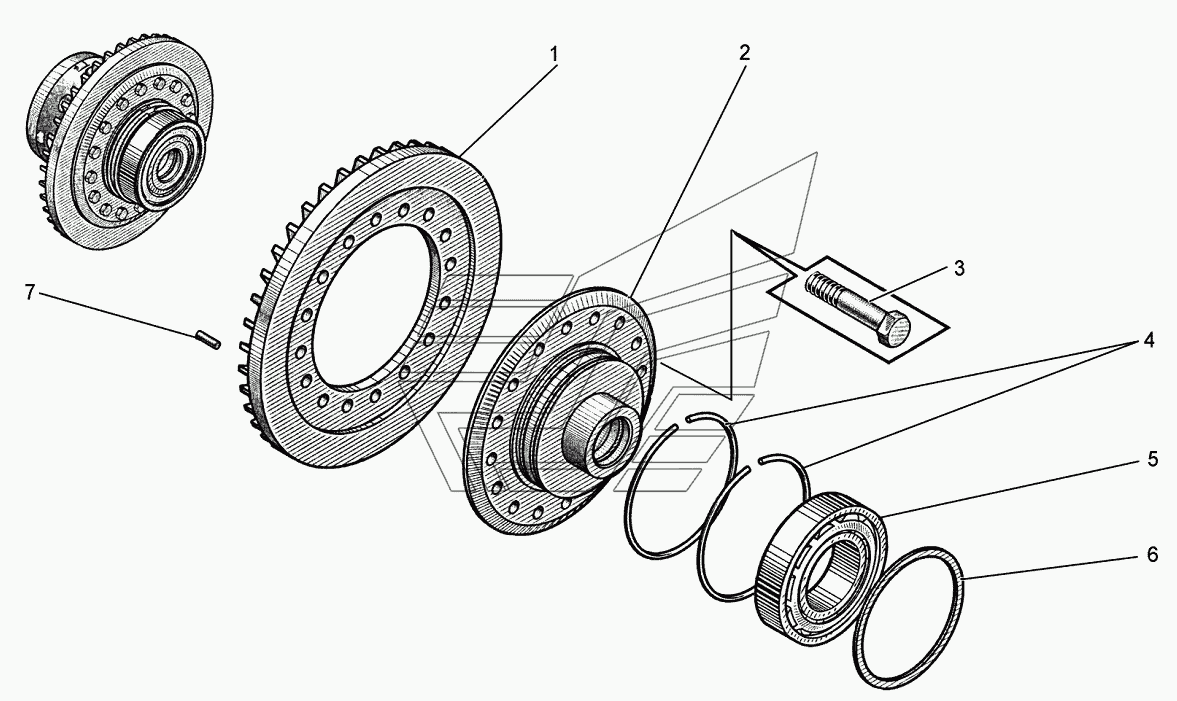

Номер детали на чертеже:

1

Шестерня дифференциала

Заводской номер: ШестерняZ=51 Количество на модель: 1

ШестерняZ=51

1

2

Номер детали на чертеже:

2

Фланец шестерни

Заводской номер: 90001022 Количество на модель: 1

90001022

1

3

Номер детали на чертеже:

3

Болт

Заводской номер: 90000981 Количество на модель: 16

90000981

16

4

Номер детали на чертеже:

4

Стопорное кольцо

Заводской номер: 90001098 Количество на модель: 2

90001098

2

5

Номер детали на чертеже:

5

Подшипник роликовый

Заводской номер: 90001044 Количество на модель: 1

90001044

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001062 Количество на модель: 1

90001062

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001061 Количество на модель: 1

90001061

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001060 Количество на модель: 1

90001060

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001059 Количество на модель: 1

90001059

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001063 Количество на модель: 1

90001063

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001064 Количество на модель: 1

90001064

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001065 Количество на модель: 1

90001065

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001066 Количество на модель: 1

90001066

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001067 Количество на модель: 1

90001067

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001068 Количество на модель: 1

90001068

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001069 Количество на модель: 1

90001069

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001058 Количество на модель: 1

90001058

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001057 Количество на модель: 1

90001057

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001056 Количество на модель: 1

90001056

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001055 Количество на модель: 1

90001055

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001046 Количество на модель: 1

90001046

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001047 Количество на модель: 1

90001047

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001048 Количество на модель: 1

90001048

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001049 Количество на модель: 1

90001049

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001050 Количество на модель: 1

90001050

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001051 Количество на модель: 1

90001051

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001052 Количество на модель: 1

90001052

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001053 Количество на модель: 1

90001053

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001054 Количество на модель: 1

90001054

1

6

Номер детали на чертеже:

6

Шайба регулировочная

Заводской номер: 90001070 Количество на модель: 1

90001070

1

7

Номер детали на чертеже:

7

Штифт

Заводской номер: 90001023 Количество на модель: 5

90001023

5
