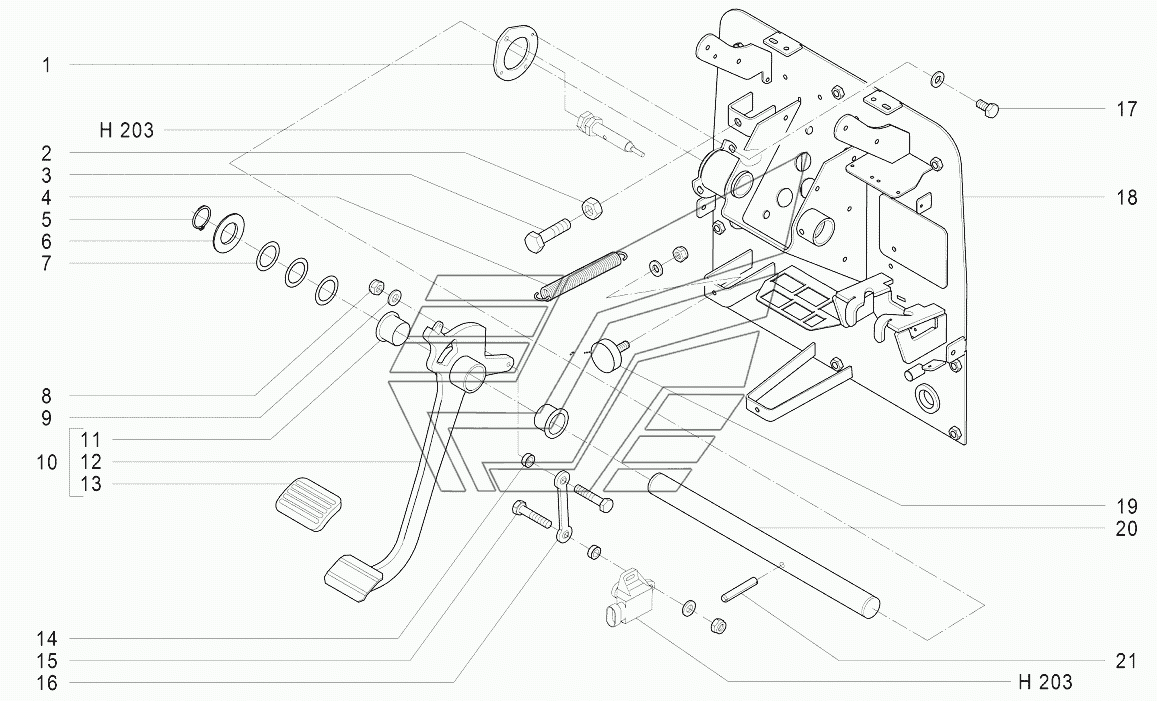

K104 Плита монтажная с педалью сцепления АТМ-7360. Каталог 2014г.

K103 Установка механизмов управления АТМ-7360 K105 Плита монтажная с педалями тормоза АТМ-7360

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шайба

Заводской номер: 10001939 Количество на модель: 1
10001939
1
2

Номер детали на чертеже:

2

Гайка М10-8 EVZ

Заводской номер: ГайкаМ10-8EVZ Количество на модель: 1
ГайкаМ10-8EVZ
1
3

Номер детали на чертеже:

3

Болт М10х40-8.8 EVZ

Заводской номер: БолтМ10х40-8.8EVZ Количество на модель: 1
БолтМ10х40-8.8EVZ
1
4

Номер детали на чертеже:

4

Пружина 20/1/2

Заводской номер: 10004261 Количество на модель: 1
10004261
1
5

Номер детали на чертеже:

5

Кольцо 30х1,5

Заводской номер: Кольцо30х1,5 Количество на модель: 1
Кольцо30х1,5
1
6

Номер детали на чертеже:

6

Шайба 125-31 EVZ

Заводской номер: Шайба125-31EVZ Количество на модель: 1
Шайба125-31EVZ
1
7

Номер детали на чертеже:

7

Шайба 30х42х0,2

Заводской номер: Шайба30х42х0,2 Количество на модель: 3
Шайба30х42х0,2
3
8

Номер детали на чертеже:

8

Гайка М6-8 EVZ

Заводской номер: ГайкаМ6-8EVZ Количество на модель: 3
ГайкаМ6-8EVZ
3
9

Номер детали на чертеже:

9

Шайба 6,4 EVZ

Заводской номер: Шайба6,4EVZ Количество на модель: 5
Шайба6,4EVZ
5
10

Номер детали на чертеже:

10

Педаль сцепления

Заводской номер: 10002791 Количество на модель: 1
10002791
1
11

Номер детали на чертеже:

11

Втулка

Заводской номер: 10000687 Количество на модель: 2
10000687
2
12

Номер детали на чертеже:

12

Педаль сцепления

Заводской номер: 10001940 Количество на модель: 1
10001940
1
13

Номер детали на чертеже:

13

Резиновая накладка педали

Заводской номер: 10000688 Количество на модель: 1
10000688
1
14

Номер детали на чертеже:

14

Втулка

Заводской номер: 10001804 Количество на модель: 2
10001804
2
15

Номер детали на чертеже:

15

Болт М6х30-8.8 EVZ

Заводской номер: БолтМ6х30-8.8EVZ Количество на модель: 2
БолтМ6х30-8.8EVZ
2
16

Номер детали на чертеже:

16

Тяга

Заводской номер: 10001803 Количество на модель: 1
10001803
1
17

Номер детали на чертеже:

17

Болт М6х12-8.8 EVZ

Заводской номер: БолтМ6х12-8.8EVZ Количество на модель: 2
БолтМ6х12-8.8EVZ
2
18

Номер детали на чертеже:

18

Панель крепления механизмов управления

Заводской номер: 10011915 Количество на модель: 1
10011915
1
19

Номер детали на чертеже:

19

Буфер

Заводской номер: 10002102 Количество на модель: 1
10002102
1
20

Номер детали на чертеже:

20

Ось

Заводской номер: 10001995 Количество на модель: 1
10001995
1
21

Номер детали на чертеже:

21

Шплинт 8х50

Заводской номер: Шплинт8х50 Количество на модель: 1
Шплинт8х50
1
