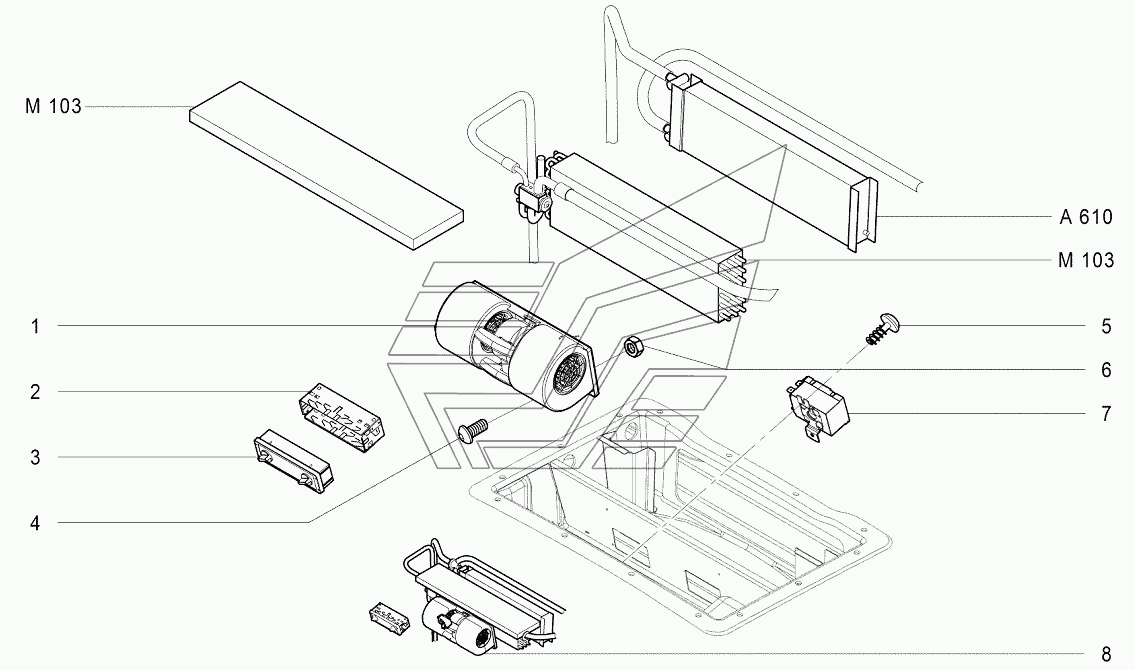

M104 Система кондиционирования, вентиляции и отопления кабины АТМ-7360. Каталог 2014г.

M101 Установка компрессора кондиционера АТМ-7360 M301 Комплект ЗИП двигателя АТМ-7360

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Нагнетатель воздуха

Заводской номер: 10000965 Количество на модель: 1
10000965
1
2

Номер детали на чертеже:

2

Корпус панели управления кондиционером

Заводской номер: 10002635 Количество на модель: 1
10002635
1
3

Номер детали на чертеже:

3

Панель управления кондиционером

Заводской номер: 10002633 Количество на модель: 1
10002633
1
4

Номер детали на чертеже:

4

Болт M4x10

Заводской номер: БолтM4x10 Количество на модель: 4
БолтM4x10
4
5

Номер детали на чертеже:

5

Винт

Заводской номер: 10004275 Количество на модель: 2
10004275
2
6

Номер детали на чертеже:

6

Гайка М4

Заводской номер: ГайкаМ4 Количество на модель: 4
ГайкаМ4
4
7

Номер детали на чертеже:

7

Вилка

Заводской номер: 10000964 Количество на модель: 1
10000964
1
8

Номер детали на чертеже:

8

Система кондиционирования, вентиляции и отопления кабины

Заводской номер: 10004274 Количество на модель: 1
10004274
1
