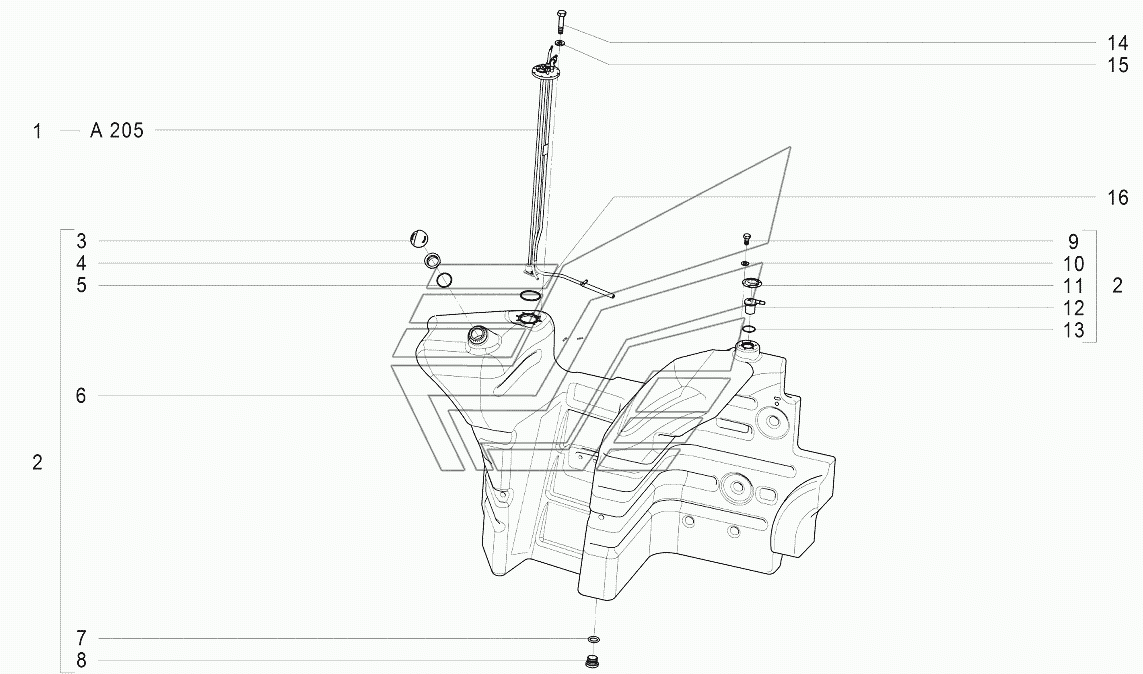

A202 Бак топливный в сборе АТМ-7360. Каталог 2014г.

A109 Детали механизма газораспределения АТМ-7360 A203 Кронштейн топливного бака АТМ-7360

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Труба всасывающая

Заводской номер: 10010472 Количество на модель: 1
10010472
1
2

Номер детали на чертеже:

2

Бак топливный в сборе

Заводской номер: 10007320 Количество на модель: 1
10007320
1
3

Номер детали на чертеже:

3

Крышка топливного бака

Заводской номер: 10002921 Количество на модель: 1
10002921
1
4

Номер детали на чертеже:

4

Втулка закладная

Заводской номер: 10002919 Количество на модель: 1
10002919
1
5

Номер детали на чертеже:

5

Кольцо уплотнительное

Заводской номер: 10002920 Количество на модель: 1
10002920
1
6

Номер детали на чертеже:

6

Бак топливный

Заводской номер: 10007390 Количество на модель: 1
10007390
1
7

Номер детали на чертеже:

7

Кольцо уплотнительное

Заводской номер: 10002924 Количество на модель: 1
10002924
1
8

Номер детали на чертеже:

8

Пробка резьбовая M18x1.5

Заводской номер: 10002934 Количество на модель: 1
10002934
1
9

Номер детали на чертеже:

9

Болт M5x10-8.8 ZN

Заводской номер: БолтM5x10-8.8ZN Количество на модель: 6
БолтM5x10-8.8ZN
6
10

Номер детали на чертеже:

10

Шайба 5.3-140HV ZN

Заводской номер: Шайба5.3-140HVZN Количество на модель: 6
Шайба5.3-140HVZN
6
11

Номер детали на чертеже:

11

Крышка

Заводской номер: 10008989 Количество на модель: 1
10008989
1
12

Номер детали на чертеже:

12

Патрубок сливной

Заводской номер: 10008988 Количество на модель: 1
10008988
1
13

Номер детали на чертеже:

13

Кольцо уплотнительное

Заводской номер: 10008990 Количество на модель: 1
10008990
1
14

Номер детали на чертеже:

14

Болт М6х28 8.8 ZN

Заводской номер: БолтМ6х288.8ZN Количество на модель: 8
БолтМ6х288.8ZN
8
15

Номер детали на чертеже:

15

Шайба M6 140 HV ZN

Заводской номер: ШайбаM6140HVZN Количество на модель: 8
ШайбаM6140HVZN
8
16

Номер детали на чертеже:

16

Датчик

Заводской номер: 10002306 Количество на модель: 1
10002306
1
