B206 Дифференциал АТМ-7360. Каталог 2014г.

B101 Установка трансмиссии АТМ-7360 B209 Трубопроводы АТМ-7360

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

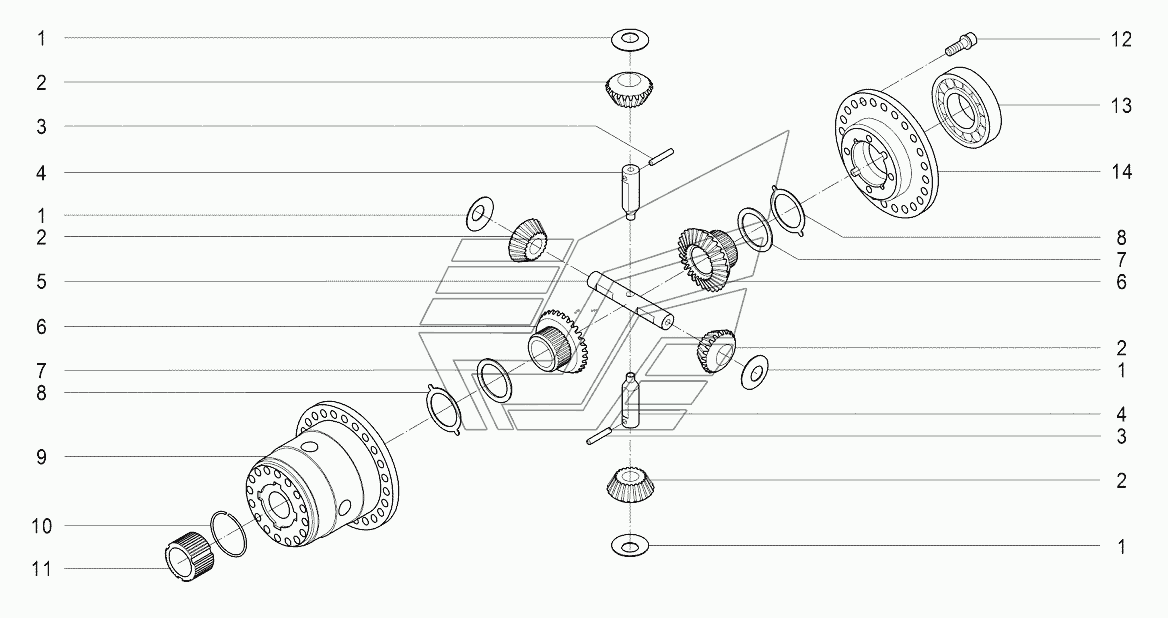

1

Номер детали на чертеже:

1

Шайба упорная

Заводской номер: 90005098 Количество на модель: 4

90005098

4

2

Номер детали на чертеже:

2

Шестерня коническая

Заводской номер: 90005097 Количество на модель: 4

90005097

4

3

Номер детали на чертеже:

3

Штифт стопорный

Заводской номер: 90005102 Количество на модель: 2

90005102

2

4

Номер детали на чертеже:

4

Ось дифференциала

Заводской номер: 90005101 Количество на модель: 2

90005101

2

5

Номер детали на чертеже:

5

Ось дифференциала

Заводской номер: 90005100 Количество на модель: 1

90005100

1

6

Номер детали на чертеже:

6

Колесо зубчатое

Заводской номер: 90005099 Количество на модель: 2

90005099

2

7

Номер детали на чертеже:

7

Шайба упорная

Заводской номер: 90005093 Количество на модель: 2

90005093

2

8

Номер детали на чертеже:

8

Шайба упорная

Заводской номер: 90005094 Количество на модель: 2

90005094

2

9

Номер детали на чертеже:

9

Корпус дифференциала

Заводской номер: 90005095 Количество на модель: 1

90005095

1

10

Номер детали на чертеже:

10

Кольцо стопорное

Заводской номер: 90005120 Количество на модель: 1

90005120

1

11

Номер детали на чертеже:

11

Кронштейн диска

Заводской номер: 90005119 Количество на модель: 1

90005119

1

12

Номер детали на чертеже:

12

Винт

Заводской номер: 90005092 Количество на модель: 1

90005092

1

13

Номер детали на чертеже:

13

Подшипник

Заводской номер: 90005121 Количество на модель: 1

90005121

1

14

Номер детали на чертеже:

14

Крышка картера

Заводской номер: 90005096 Количество на модель: 1

90005096

1
