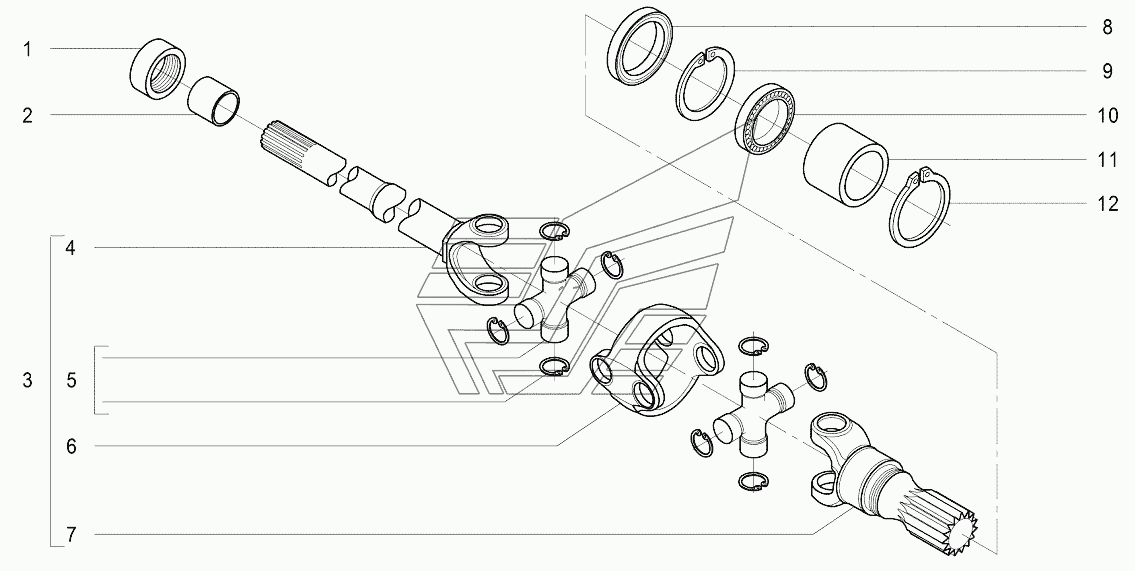

B308 Вал карданный АТМ-7360. Каталог 2014г.

B307 Колесный редуктор АТМ-7360 B309 Корпус поворотный АТМ-7360

Вид отображения:

Детали справа

По ширине экрана

1

2

3

3

4

4

5

6

7

8

9

10

11

12

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Кольцо

Заводской номер: 90004873 Количество на модель: 2

90004873

2

2

Номер детали на чертеже:

2

Втулка дистанционная

Заводской номер: 90004874 Количество на модель: 2

90004874

2

3

Номер детали на чертеже:

3

Кардан сдвоенный

Заводской номер: 90004876 Количество на модель: 1

90004876

1

3

Номер детали на чертеже:

3

Кардан сдвоенный

Заводской номер: 90004877 Количество на модель: 1

90004877

1

4

Номер детали на чертеже:

4

Полуось

Заводской номер: 90004915 Количество на модель: 1

90004915

1

4

Номер детали на чертеже:

4

Вилка кардана

Заводской номер: 90004916 Количество на модель: 1

90004916

1

5

Номер детали на чертеже:

5

Стопорное кольцо

Заводской номер: 90004917 Количество на модель: 2

90004917

2

6

Номер детали на чертеже:

6

Корпус кардана

Заводской номер: 90004918 Количество на модель: 1

90004918

1

7

Номер детали на чертеже:

7

Вилка кардана

Заводской номер: 90004919 Количество на модель: 1

90004919

1

8

Номер детали на чертеже:

8

Кольцо

Заводской номер: 90004878 Количество на модель: 2

90004878

2

9

Номер детали на чертеже:

9

Кольцо упорное эксцентрическое

Заводской номер: 90004879 Количество на модель: 2

90004879

2

10

Номер детали на чертеже:

10

Подшипник шариковый

Заводской номер: 90004880 Количество на модель: 2

90004880

2

11

Номер детали на чертеже:

11

Втулка дистанционная

Заводской номер: 90004875 Количество на модель: 2

90004875

2

12

Номер детали на чертеже:

12

Кольцо упорное эксцентрическое

Заводской номер: 90004920 Количество на модель: 2

90004920

2
