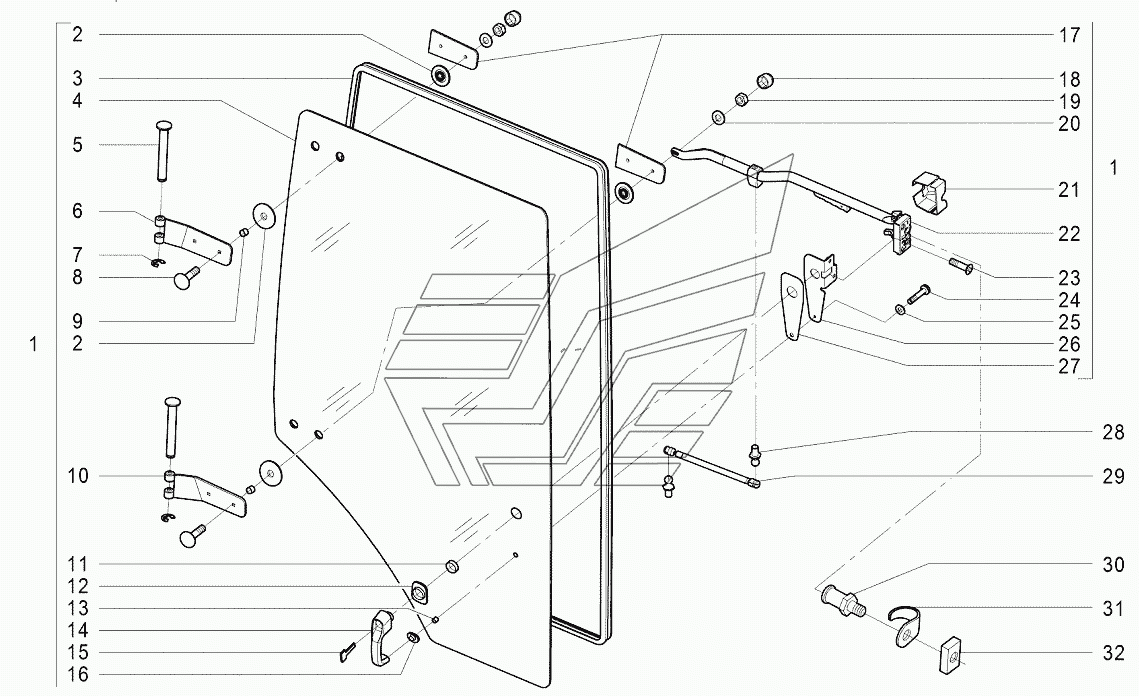

K303 Двери в сборе АТМ-7360. Каталог 2014г.

K302 Стекла боковые в сборе АТМ-7360 K304 Стекло заднее в сборе АТМ-7360

Вид отображения:

Детали справа

По ширине экрана

1

1

2

3

4

4

5

6

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

21

22

22

23

24

25

26

26

27

28

29

30

31

32

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Установка двери правой

Заводской номер: 10004291 Количество на модель: 1

10004291

1

1

Номер детали на чертеже:

1

Установка двери левой

Заводской номер: 10004284 Количество на модель: 1

10004284

1

2

Номер детали на чертеже:

2

Шайба

Заводской номер: 10000579 Количество на модель: 16

10000579

16

3

Номер детали на чертеже:

3

Уплотнитель

Заводской номер: 10001572 Количество на модель: 2

10001572

2

4

Номер детали на чертеже:

4

Стекло правой двери

Заводской номер: 10009965 Количество на модель: 1

10009965

1

4

Номер детали на чертеже:

4

Стекло левой двери

Заводской номер: 10009964 Количество на модель: 1

10009964

1

5

Номер детали на чертеже:

5

Ось

Заводской номер: 10000602 Количество на модель: 4

10000602

4

6

Номер детали на чертеже:

6

Петля левой двери верхняя

Заводской номер: 10002561 Количество на модель: 1

10002561

1

6

Номер детали на чертеже:

6

Петля

Заводской номер: 10002563 Количество на модель: 1

10002563

1

7

Номер детали на чертеже:

7

Кольцо стопорное 8

Заводской номер: Кольцо8 Количество на модель: 4

Кольцо8

4

8

Номер детали на чертеже:

8

Болт M8x35 с

Заводской номер: БолтM8x35с Количество на модель: 8

БолтM8x35с

8

9

Номер детали на чертеже:

9

Втулка

Заводской номер: 10000580 Количество на модель: 8

10000580

8

10

Номер детали на чертеже:

10

Петля

Заводской номер: 10002560 Количество на модель: 1

10002560

1

10

Номер детали на чертеже:

10

Петля

Заводской номер: 10002572 Количество на модель: 1

10002572

1

11

Номер детали на чертеже:

11

Втулка

Заводской номер: 10000589 Количество на модель: 2

10000589

2

12

Номер детали на чертеже:

12

Пластина

Заводской номер: 10000587 Количество на модель: 2

10000587

2

13

Номер детали на чертеже:

13

Втулка гаечная

Заводской номер: 10000588 Количество на модель: 2

10000588

2

14

Номер детали на чертеже:

14

Ручка двери

Заводской номер: 10000583 Количество на модель: 2

10000583

2

15

Номер детали на чертеже:

15

Ключ

Заводской номер: 10000590 Количество на модель: 2

10000590

2

16

Номер детали на чертеже:

16

Пластина

Заводской номер: 10000586 Количество на модель: 2

10000586

2

17

Номер детали на чертеже:

17

Планка

Заводской номер: 10000581 Количество на модель: 4

10000581

4

18

Номер детали на чертеже:

18

Колпак декоративный

Заводской номер: 10000548 Количество на модель: 4

10000548

4

19

Номер детали на чертеже:

19

Гайка М8 BLP

Заводской номер: ГайкаМ8BLP Количество на модель: 8

ГайкаМ8BLP

8

20

Номер детали на чертеже:

20

Шайба a 8.4 BLP

Заводской номер: Шайбаa8.4BLP Количество на модель: 8

Шайбаa8.4BLP

8

21

Номер детали на чертеже:

21

Облицовка крышки

Заводской номер: 10000604 Количество на модель: 1

10000604

1

21

Номер детали на чертеже:

21

Крышка

Заводской номер: 10000585 Количество на модель: 1

10000585

1

22

Номер детали на чертеже:

22

Замок с поручнем

Заводской номер: 10000603 Количество на модель: 1

10000603

1

22

Номер детали на чертеже:

22

Замок с поручнем

Заводской номер: 10000582 Количество на модель: 1

10000582

1

23

Номер детали на чертеже:

23

Винт M 8x30 BLP

Заводской номер: ВинтM8x30BLP Количество на модель: 4

ВинтM8x30BLP

4

24

Номер детали на чертеже:

24

Винт M 6x30 BLP 8.8

Заводской номер: ВинтM6x30BLP8.8 Количество на модель: 2

ВинтM6x30BLP8.8

2

25

Номер детали на чертеже:

25

Шайба a 6,4 BLP

Заводской номер: Шайбаa6,4BLP Количество на модель: 2

Шайбаa6,4BLP

2

26

Номер детали на чертеже:

26

Кронштейн

Заводской номер: 10000584 Количество на модель: 1

10000584

1

26

Номер детали на чертеже:

26

Кронштейн

Заводской номер: 10002648 Количество на модель: 1

10002648

1

27

Номер детали на чертеже:

27

Прокладка

Заводской номер: 10000591 Количество на модель: 2

10000591

2

28

Номер детали на чертеже:

28

Цапфа сферическая

Заводской номер: Цапфа Количество на модель: 4

Цапфа

4

29

Номер детали на чертеже:

29

Пружина газовая

Заводской номер: 10001809 Количество на модель: 2

10001809

2

30

Номер детали на чертеже:

30

Защелка

Заводской номер: 10000594 Количество на модель: 2

10000594

2

31

Номер детали на чертеже:

31

Крючок

Заводской номер: 10000595 Количество на модель: 2

10000595

2

32

Номер детали на чертеже:

32

Пластина

Заводской номер: 10000607 Количество на модель: 2

10000607

2
