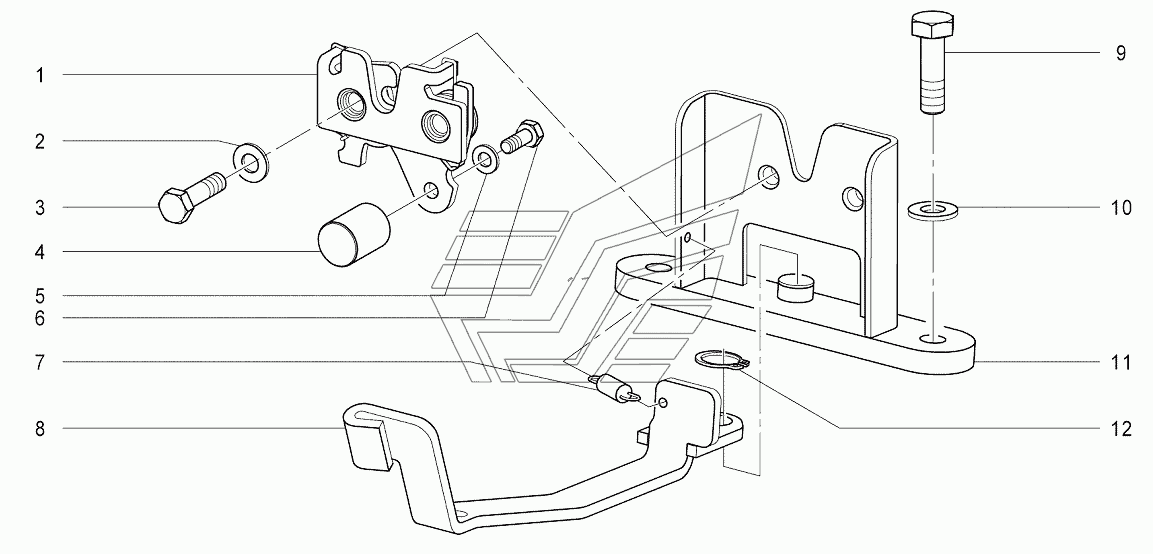

K404 Замок капота АТМ-7360. Каталог 2014г.

K401 Установка капота АТМ-7360 K407 Установка ящика инструментального АТМ-7360

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Замок

Заводской номер: 10001590 Количество на модель: 1

10001590

1

2

Номер детали на чертеже:

2

Шайба M8 140 HV ZN

Заводской номер: ШайбаM8140HVZN Количество на модель: 2

ШайбаM8140HVZN

2

3

Номер детали на чертеже:

3

Болт М8х30 8.8 ZN

Заводской номер: БолтМ8х308.8ZN Количество на модель: 2

БолтМ8х308.8ZN

2

4

Номер детали на чертеже:

4

Втулка

Заводской номер: 10011022 Количество на модель: 1

10011022

1

5

Номер детали на чертеже:

5

Шайба M6 140 HV ZN

Заводской номер: ШайбаM6140HVZN Количество на модель: 1

ШайбаM6140HVZN

1

6

Номер детали на чертеже:

6

Болт М6х16 8.8 ZN

Заводской номер: БолтМ6х168.8ZN Количество на модель: 1

БолтМ6х168.8ZN

1

7

Номер детали на чертеже:

7

Пружина

Заводской номер: 10005656 Количество на модель: 1

10005656

1

8

Номер детали на чертеже:

8

Рукоятка

Заводской номер: 10010981 Количество на модель: 1

10010981

1

9

Номер детали на чертеже:

9

Болт М10х35 8.8 ZN

Заводской номер: БолтМ10х358.8ZN Количество на модель: 2

БолтМ10х358.8ZN

2

10

Номер детали на чертеже:

10

Шайба M10 140 HV ZN

Заводской номер: ШайбаM10140HVZN Количество на модель: 2

ШайбаM10140HVZN

2

11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: 10011018 Количество на модель: 1

10011018

1

12

Номер детали на чертеже:

12

Кольцо стопорное 15x1

Заводской номер: Кольцо15x1 Количество на модель: 1

Кольцо15x1

1
