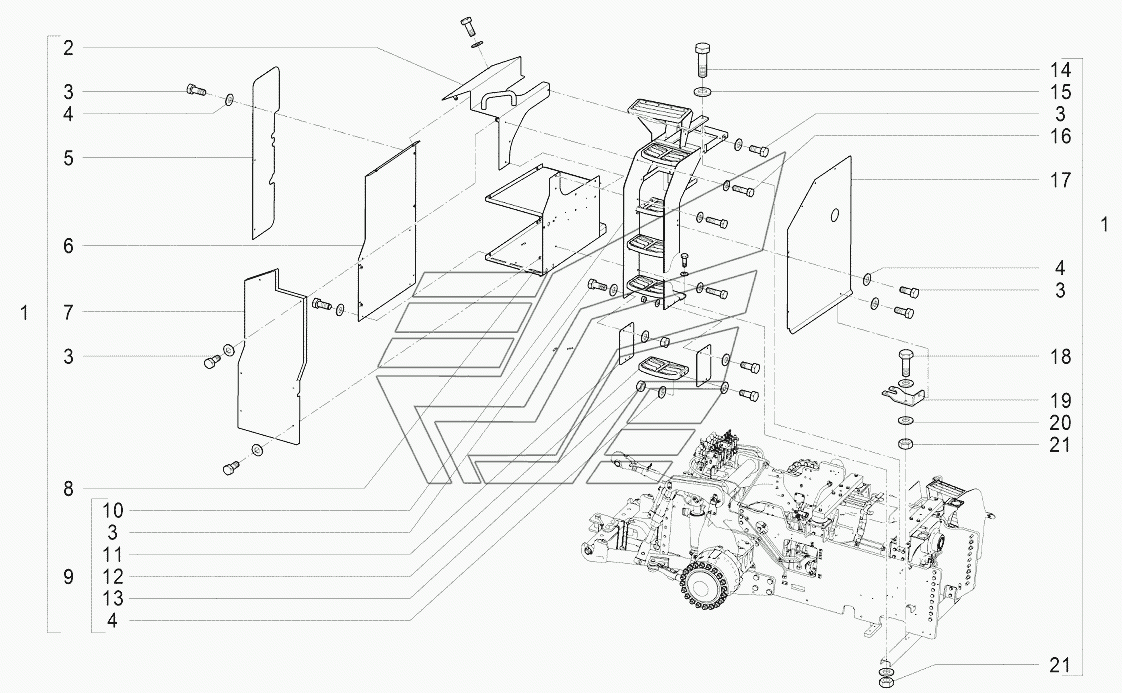

K405 Установка ящика АКБ АТМ-7360. Каталог 2014г.

K403 Установка кожухов капота АТМ-7360 K406 Лестница дополнительная АТМ-7360

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Установка ящика акб

Заводской номер: 10010435 Количество на модель: 1
10010435
1
2

Номер детали на чертеже:

2

Крышка верхняя в сборе

Заводской номер: 10011423 Количество на модель: 1
10011423
1
3

Номер детали на чертеже:

3

Болт М8х20 8.8 ZN

Заводской номер: БолтМ8х208.8ZN Количество на модель: 28
БолтМ8х208.8ZN
28
4

Номер детали на чертеже:

4

Шайба M8 140 HV ZN

Заводской номер: ШайбаM8140HVZN Количество на модель: 42
ШайбаM8140HVZN
42
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: 10012664 Количество на модель: 1
10012664
1
6

Номер детали на чертеже:

6

Крышка боковая в сборе

Заводской номер: 10011424 Количество на модель: 1
10011424
1
7

Номер детали на чертеже:

7

Крышка передняя в сборе

Заводской номер: 10011671 Количество на модель: 1
10011671
1
8

Номер детали на чертеже:

8

Корпус в сборе

Заводской номер: 10011277 Количество на модель: 1
10011277
1
9

Номер детали на чертеже:

9

Установка лестницы правой

Заводской номер: 10011233 Количество на модель: 1
10011233
1
10

Номер детали на чертеже:

10

Лестница в сборе

Заводской номер: 10011232 Количество на модель: 1
10011232
1
11

Номер детали на чертеже:

11

Боковина

Заводской номер: 10011234 Количество на модель: 2
10011234
2
12

Номер детали на чертеже:

12

Ступенька

Заводской номер: 10011363 Количество на модель: 1
10011363
1
13

Номер детали на чертеже:

13

Гайка М8 8 ZN

Заводской номер: ГайкаМ88ZN Количество на модель: 8
ГайкаМ88ZN
8
14

Номер детали на чертеже:

14

Болт М12х40 8.8 ZN

Заводской номер: БолтМ12х408.8ZN Количество на модель: 1
БолтМ12х408.8ZN
1
15

Номер детали на чертеже:

15

Шайба M12 140 HV ZN

Заводской номер: ШайбаM12140HVZN Количество на модель: 1
ШайбаM12140HVZN
1
16

Номер детали на чертеже:

16

Болт М8х30 8.8 ZN

Заводской номер: БолтМ8х308.8ZN Количество на модель: 6
БолтМ8х308.8ZN
6
17

Номер детали на чертеже:

17

Пластина

Заводской номер: 10011286 Количество на модель: 1
10011286
1
18

Номер детали на чертеже:

18

Болт М10х30 8.8 ZN

Заводской номер: БолтМ10х308.8ZN Количество на модель: 3
БолтМ10х308.8ZN
3
19

Номер детали на чертеже:

19

Кронштейн

Заводской номер: 10011439 Количество на модель: 1
10011439
1
20

Номер детали на чертеже:

20

Шайба M10 140 HV ZN

Заводской номер: ШайбаM10140HVZN Количество на модель: 6
ШайбаM10140HVZN
6
21

Номер детали на чертеже:

21

Гайка М10 8 ZN

Заводской номер: ГайкаМ108ZN Количество на модель: 3
ГайкаМ108ZN
3
