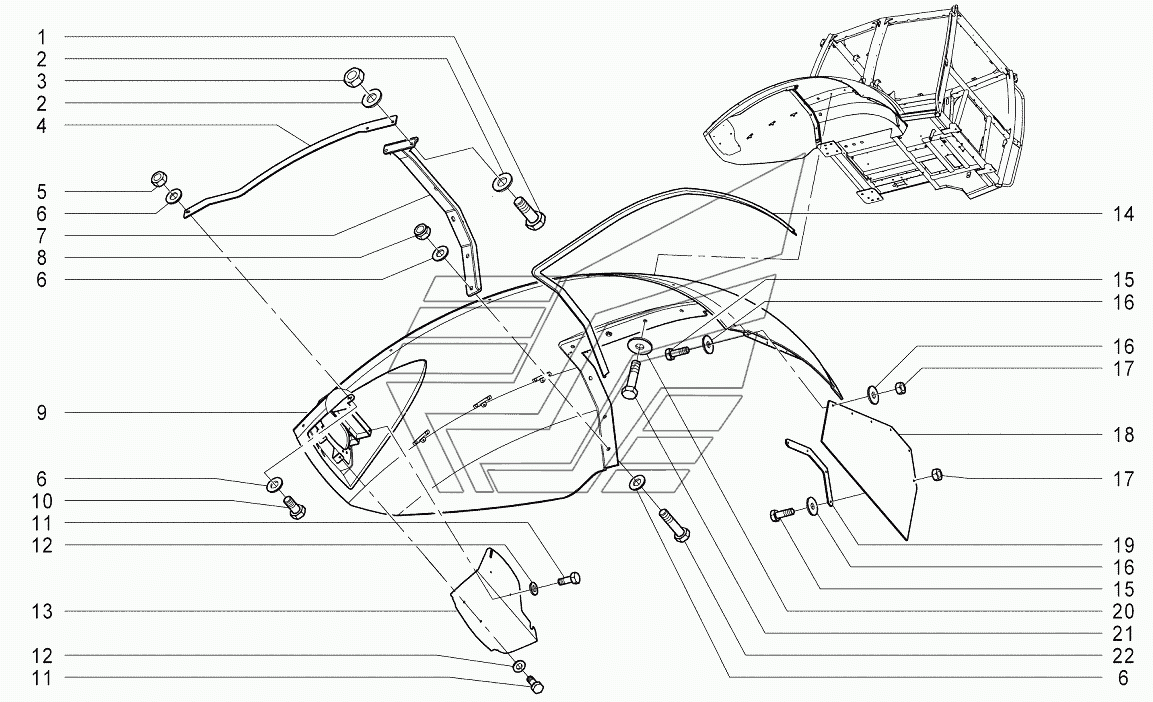

K411 Установка крыла заднего правого АТМ-7360. Каталог 2014г.

K410 Установка крыла заднего левого АТМ-7360 K412 Установка уширителей широких АТМ-7360

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
9
10
11
12
13
14
15
17
18
19
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт M10x30-8.8 EVZ

Заводской номер: БолтM10x30-8.8EVZ Количество на модель: 2
БолтM10x30-8.8EVZ
2
2

Номер детали на чертеже:

2

Шайба 10,5 EVZ

Заводской номер: Шайба10,5EVZ Количество на модель: 4
Шайба10,5EVZ
4
3

Номер детали на чертеже:

3

Гайка M10-8 EVZ

Заводской номер: ГайкаM10-8EVZ Количество на модель: 2
ГайкаM10-8EVZ
2
4

Номер детали на чертеже:

4

Ребро

Заводской номер: 10006862 Количество на модель: 1
10006862
1
5

Номер детали на чертеже:

5

Гайка M8-8 EVZ

Заводской номер: ГайкаM8-8EVZ Количество на модель: 1
ГайкаM8-8EVZ
1
6

Номер детали на чертеже:

6

Шайба 8,4 EVZ

Заводской номер: Шайба8,4EVZ Количество на модель: 5
Шайба8,4EVZ
5
7

Номер детали на чертеже:

7

Кронштейн крыла правый

Заводской номер: 10006888 Количество на модель: 1
10006888
1
9

Номер детали на чертеже:

9

Крыло заднее правое в сборе

Заводской номер: 10006839 Количество на модель: 1
10006839
1
10

Номер детали на чертеже:

10

Болт M8x18-8.8 EVZ

Заводской номер: БолтM8x18-8.8EVZ Количество на модель: 1
БолтM8x18-8.8EVZ
1
11

Номер детали на чертеже:

11

Болт M6x16-8.8 EVZ

Заводской номер: БолтM6x16-8.8EVZ Количество на модель: 4
БолтM6x16-8.8EVZ
4
12

Номер детали на чертеже:

12

Шайба 6,4 EVZ

Заводской номер: Шайба6,4EVZ Количество на модель: 4
Шайба6,4EVZ
4
13

Номер детали на чертеже:

13

Кожух правый

Заводской номер: 10006895 Количество на модель: 1
10006895
1
14

Номер детали на чертеже:

14

Профиль уплотнительный

Заводской номер: 10002101 Количество на модель: 1
10002101
1
15

Номер детали на чертеже:

15

Болт M6x18-8.8 EVZ

Заводской номер: БолтM6x18-8.8EVZ Количество на модель: 4
БолтM6x18-8.8EVZ
4
17

Номер детали на чертеже:

17

Гайка M6-8 EVZ

Заводской номер: ГайкаM6-8EVZ Количество на модель: 6
ГайкаM6-8EVZ
6
18

Номер детали на чертеже:

18

Фартук

Заводской номер: 10012492 Количество на модель: 1
10012492
1
19

Номер детали на чертеже:

19

Кронштейн

Заводской номер: 10012505 Количество на модель: 1
10012505
1
21

Номер детали на чертеже:

21

Болт M8x20-8.8 EVZ

Заводской номер: БолтM8x20-8.8EVZ Количество на модель: 8
БолтM8x20-8.8EVZ
8
22

Номер детали на чертеже:

22

Болт M8x35-8.8 EVZ

Заводской номер: БолтM8x35-8.8EVZ Количество на модель: 4
БолтM8x35-8.8EVZ
4
