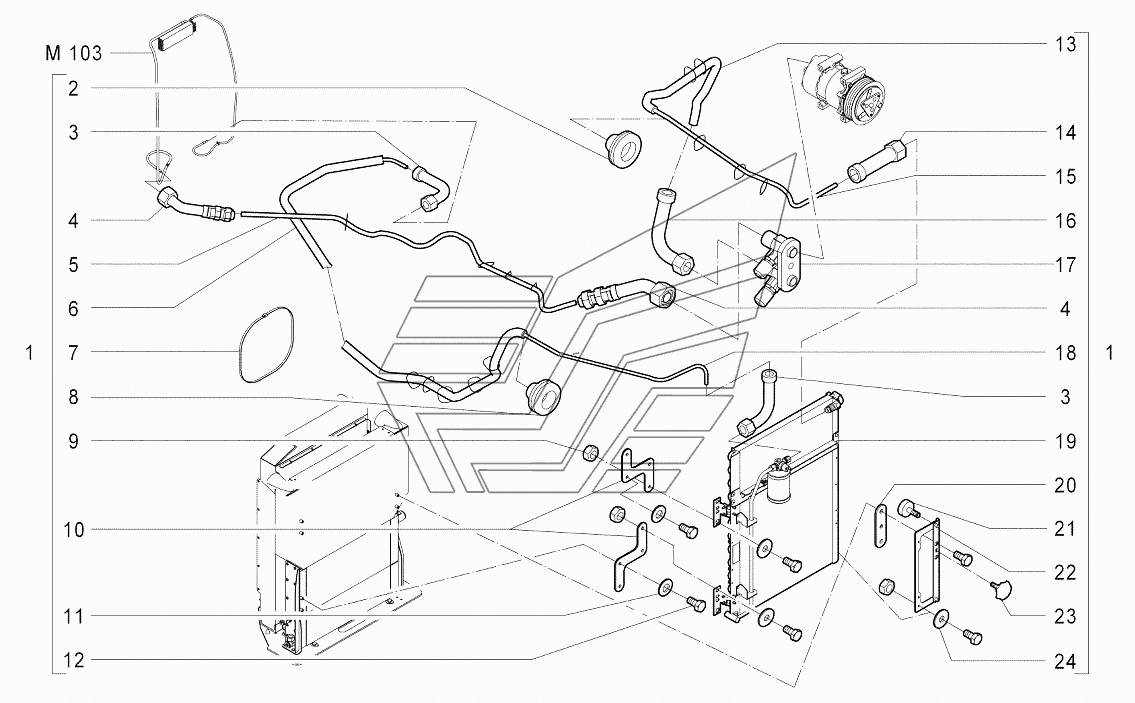

M102 Установка компрессора кондиционера АТМ-7360. Каталог 2014г.

K413 Установка номерного знака АТМ-7360 M103 Испаритель АТМ-7360

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Установка системы кондиционирования

Заводской номер: 10010436 Количество на модель: 1
10010436
1
2

Номер детали на чертеже:

2

Уплотнитель

Заводской номер: 10002184 Количество на модель: 1
10002184
1
3

Номер детали на чертеже:

3

Штуцер

Заводской номер: 10002525 Количество на модель: 2
10002525
2
4

Номер детали на чертеже:

4

Штуцер

Заводской номер: 10011598 Количество на модель: 2
10011598
2
5

Номер детали на чертеже:

5

Рукав

Заводской номер: 10011603 Количество на модель: 1
10011603
1
6

Номер детали на чертеже:

6

Рукав изолирующий

Заводской номер: 10011627 Количество на модель: 1
10011627
1
7

Номер детали на чертеже:

7

Хомут пластиковый

Заводской номер: 10002110 Количество на модель: 16
10002110
16
8

Номер детали на чертеже:

8

Втулка

Заводской номер: 10002182 Количество на модель: 1
10002182
1
9

Номер детали на чертеже:

9

Гайка М8 8 ZN

Заводской номер: ГайкаМ88ZN Количество на модель: 7
ГайкаМ88ZN
7
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: 10008682 Количество на модель: 2
10008682
2
11

Номер детали на чертеже:

11

Шайба M8 140 HV ZN

Заводской номер: ШайбаM8140HVZN Количество на модель: 4
ШайбаM8140HVZN
4
12

Номер детали на чертеже:

12

Болт М8х16 8.8 ZN

Заводской номер: БолтМ8х168.8ZN Количество на модель: 13
БолтМ8х168.8ZN
13
13

Номер детали на чертеже:

13

Рукав изолирующий

Заводской номер: 10011622 Количество на модель: 1
10011622
1
14

Номер детали на чертеже:

14

Штуцер

Заводской номер: 10011610 Количество на модель: 1
10011610
1
15

Номер детали на чертеже:

15

Рукав

Заводской номер: 10009643 Количество на модель: 1
10009643
1
16

Номер детали на чертеже:

16

Штуцер

Заводской номер: 10002312 Количество на модель: 1
10002312
1
17

Номер детали на чертеже:

17

Адаптер

Заводской номер: 10009639 Количество на модель: 1
10009639
1
18

Номер детали на чертеже:

18

Рукав

Заводской номер: 10009644 Количество на модель: 1
10009644
1
19

Номер детали на чертеже:

19

Конденсатор

Заводской номер: 10004532 Количество на модель: 1
10004532
1
20

Номер детали на чертеже:

20

Пластина в сборе

Заводской номер: 10008982 Количество на модель: 1
10008982
1
21

Номер детали на чертеже:

21

Буфер резиновый

Заводской номер: 10003670 Количество на модель: 2
10003670
2
22

Номер детали на чертеже:

22

Кронштейн в сборе

Заводской номер: 10008376 Количество на модель: 1
10008376
1
23

Номер детали на чертеже:

23

Барашек

Заводской номер: 10003669 Количество на модель: 1
10003669
1
24

Номер детали на чертеже:

24

Шайба М8 ZN

Заводской номер: ШайбаМ8ZN Количество на модель: 7
ШайбаМ8ZN
7
