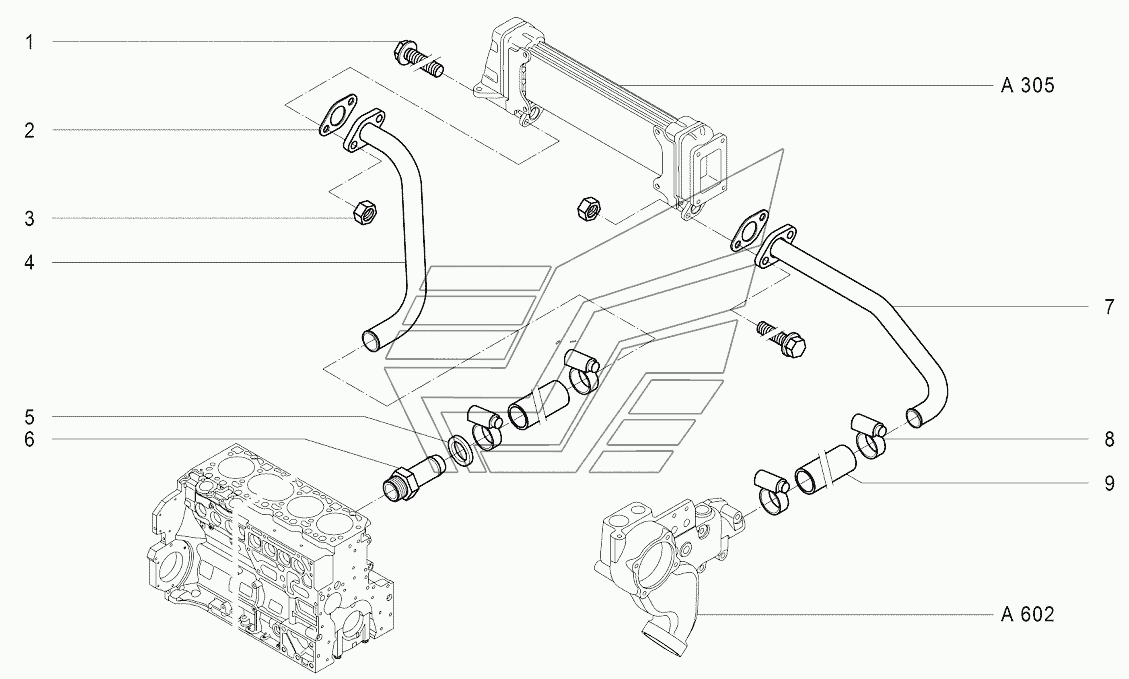

A605 Трубопровод системы охлаждения АТМ-7360. Каталог 2014г.

A604 Установка вентилятора АТМ-7360 A607 Установка системы охлаждения АТМ-7360

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 10002745 Количество на модель: 4
10002745
4
2

Номер детали на чертеже:

2

Уплотнение

Заводской номер: 90004765 Количество на модель: 2
90004765
2
3

Номер детали на чертеже:

3

Гайка

Заводской номер: 90001920 Количество на модель: 4
90001920
4
4

Номер детали на чертеже:

4

Трубопровод охлаждающей жидкости

Заводской номер: 90004761 Количество на модель: 1
90004761
1
5

Номер детали на чертеже:

5

Кольцо

Заводской номер: 10001988 Количество на модель: 1
10001988
1
6

Номер детали на чертеже:

6

Переходник

Заводской номер: 90004762 Количество на модель: 1
90004762
1
7

Номер детали на чертеже:

7

Трубопровод охлаждающей жидкости

Заводской номер: 90004957 Количество на модель: 1
90004957
1
8

Номер детали на чертеже:

8

Хомут винтовой

Заводской номер: 90004764 Количество на модель: 4
90004764
4
9

Номер детали на чертеже:

9

Трубка переходная

Заводской номер: 90004763 Количество на модель: 2
90004763
2
A604 Установка вентилятора АТМ-7360 A607 Установка системы охлаждения АТМ-7360
