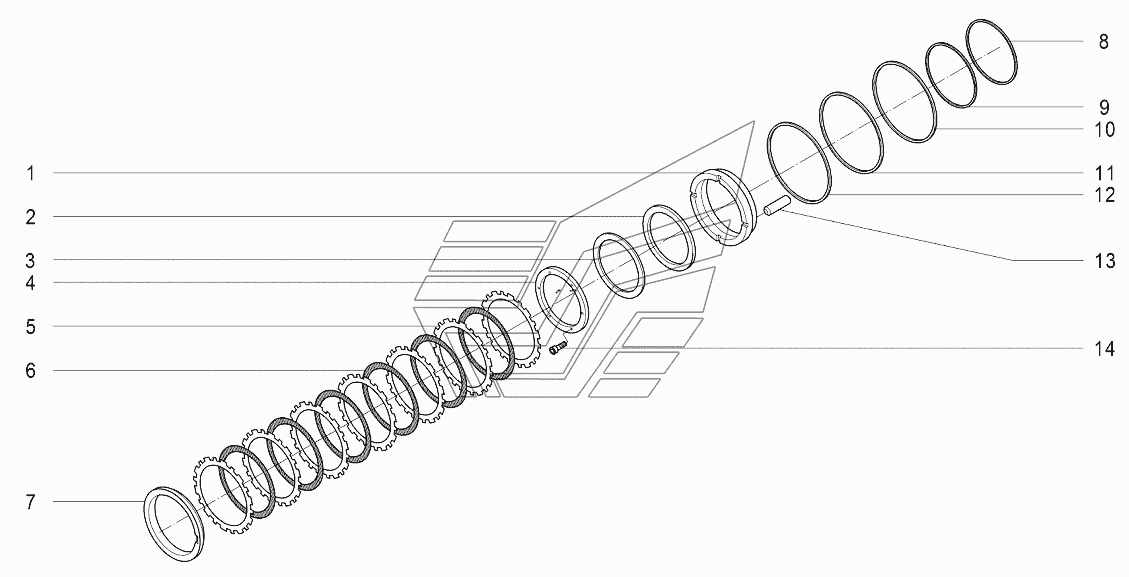

B208 Тормозной блок в сборе АТМ-7360. Каталог 2014г.

B207 Сцепление дифференциала АТМ-7360 D101 Установка ручного тормоза АТМ-7360

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Поршень

Заводской номер: 90005158 Количество на модель: 1

90005158

1

2

Номер детали на чертеже:

2

Шайба

Заводской номер: 90005168 Количество на модель: 1

90005168

1

3

Номер детали на чертеже:

3

Пружина тарельчатая

Заводской номер: 90005169 Количество на модель: 1

90005169

1

4

Номер детали на чертеже:

4

Крышка

Заводской номер: 90005170 Количество на модель: 1

90005170

1

5

Номер детали на чертеже:

5

Диск сцепления

Заводской номер: 90005166 Количество на модель: 8

90005166

8

6

Номер детали на чертеже:

6

Диск муфты внутренний

Заводской номер: 90005165 Количество на модель: 7

90005165

7

7

Номер детали на чертеже:

7

Шайба

Заводской номер: 90005164 Количество на модель: 1

90005164

1

8

Номер детали на чертеже:

8

Кольцо опорное

Заводской номер: 90005160 Количество на модель: 1

90005160

1

9

Номер детали на чертеже:

9

Кольцо

Заводской номер: 90005159 Количество на модель: 1

90005159

1

10

Номер детали на чертеже:

10

Кольцо

Заводской номер: 90005161 Количество на модель: 1

90005161

1

11

Номер детали на чертеже:

11

Кольцо опорное

Заводской номер: 90005162 Количество на модель: 1

90005162

1

12

Номер детали на чертеже:

12

Кольцо направляющее

Заводской номер: 90005163 Количество на модель: 1

90005163

1

13

Номер детали на чертеже:

13

Штифт стопорный

Заводской номер: 90005167 Количество на модель: 6

90005167

6

14

Номер детали на чертеже:

14

Винт с шестигранной головкой

Заводской номер: 90005171 Количество на модель: 6

90005171

6
