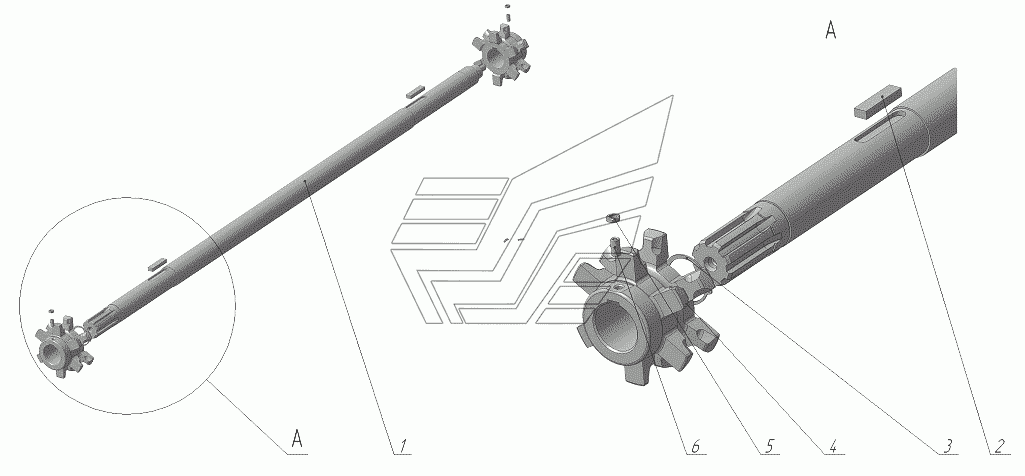

Вал ведущий транспортера ИГК-5. Каталог 2012г.

Вал ведущий транспортера в сборе с рамой ИГК-5 Ось натяжная ИГК-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Вал

Заводской номер: ИГК-5.01.02.601А Количество на модель: 1
ИГК-5.01.02.601А
1
2

Номер детали на чертеже:

2

Шпонка

Заводской номер: 2-16x10x63 Количество на модель: 2
2-16x10x63
2
3

Номер детали на чертеже:

3

Кольцо

Заводской номер: ПР11.00.401-03 Количество на модель: 1
ПР11.00.401-03
1
4

Номер детали на чертеже:

4

Звездочка ведущая

Заводской номер: МВУ-4Ц.02.02.301 Количество на модель: 2
МВУ-4Ц.02.02.301
2
5

Номер детали на чертеже:

5

Гайка

Заводской номер: М10-6Н.5.019 Количество на модель: 2
М10-6Н.5.019
2
6

Номер детали на чертеже:

6

Болт

Заводской номер: М10-6gx20.58.019 Количество на модель: 2
М10-6gx20.58.019
2
